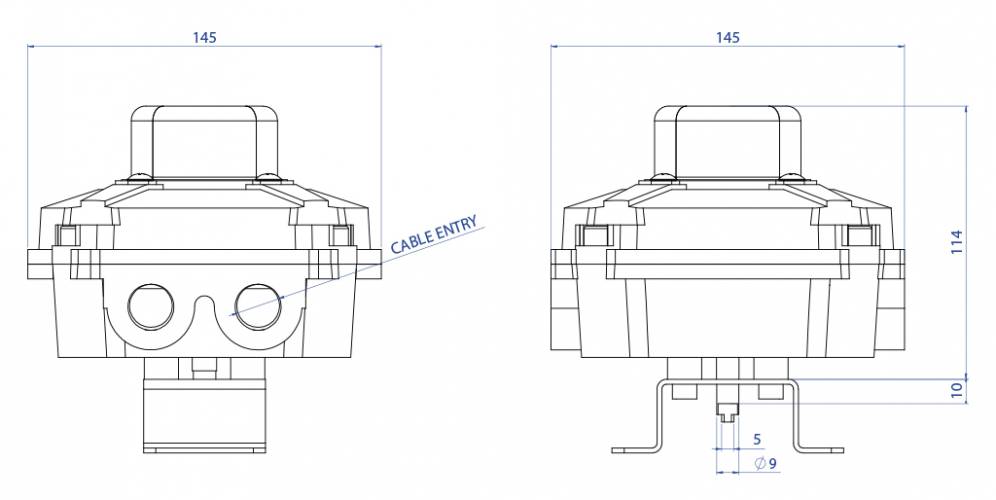

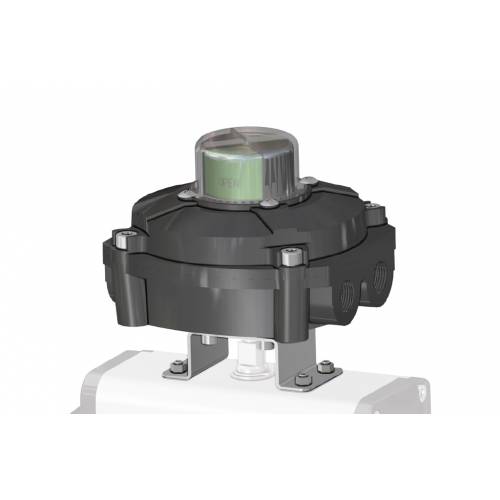

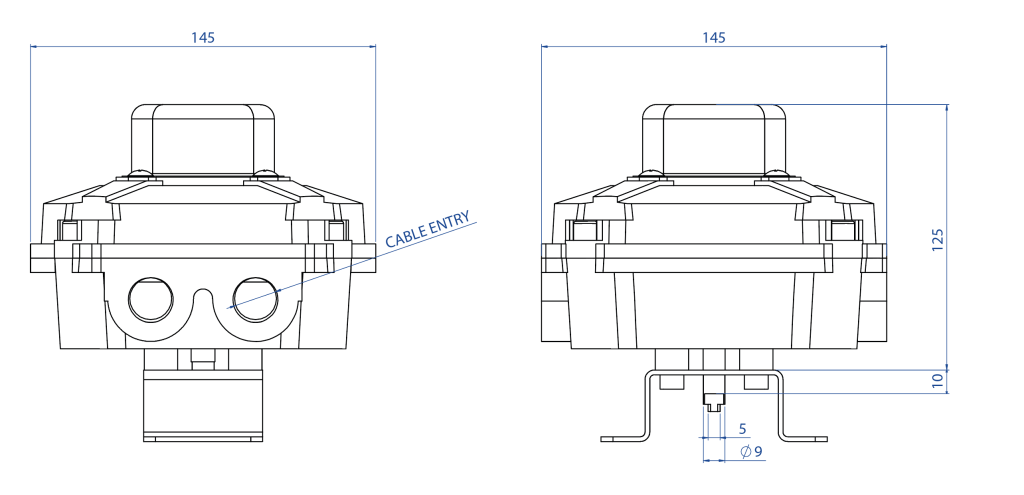

KS2L in alluminio con indicatore visivo ATEX

II2GD Exd IIC T6
KS2L in alluminio con indicatore visivo ATEX

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3)
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Precisa regolazione delle camme tramite sistema "millerighe".
- Morsettiera a 10 postazioni.
- N° 2 connesioni elettriche filettate per serracavo.
- Temperatura di esercizio STD: da -20°C a +60°C (NBR)
- Grado di Protezione: IP66/67.

MATERIALI
- Corpo e coperchio: alluminio pressofuso a basso contenuto di rame rivestito con doppio strato di verniciatura epossidica nera*.
- Indicatore: policarbonato e ABS.
- Albero: acciaio inossidabile.
- Viti: acciaio inossidabile.

* A richiesta anche in acciaio inox CF8M.

CERTIFICAZIONI
- Dichiarazione di conformità CE a richiesta
- ATEX, IEC Ex II2GD Exd IIC T6
- Certificato fino a SIL 2

TIPI DI FINECORSA CONTENUTI NEI BOX KS2L

CODE*
DESCRIZIONE
VERSIONE
COLLEGAMENTO ELETTRICO
M2
Microinterruttori elettromeccanici SPDT con contatti argentati (OMRON D3V o CHERRY D44)

Max: 250 Vac 11A -250 Vdc 0.3A - 30 Vdc 3A
Di serie
S1
Microinterruttori di prossimità magnetici SPDT HSR 834 W

Max: 240 Vac 0.416A -240 Vdc 0.416A - 33 Vdc 3A
A richiesta
42
Microinterruttori elettromeccanici SPTD con contatti dorati (HONEYWELL V7)

Max: 250 Vac 11A
A richiesta
73
Microinterruttori di prossimità amplificati 3 fili PNP NO P+F NBB2 V3 E2

10÷30 VDC; 100 mA - opereting current 0 - 100 mA
A richiesta
75
Microinterruttori di prossimità amplificati IFM IS 5026, 2 fili

5÷36 Vdc; 4÷200 mA
A richiesta


NOTA: Per versione DPDT disponibile a richiesta 4 x SPDT (solo per elettromeccanici)

* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

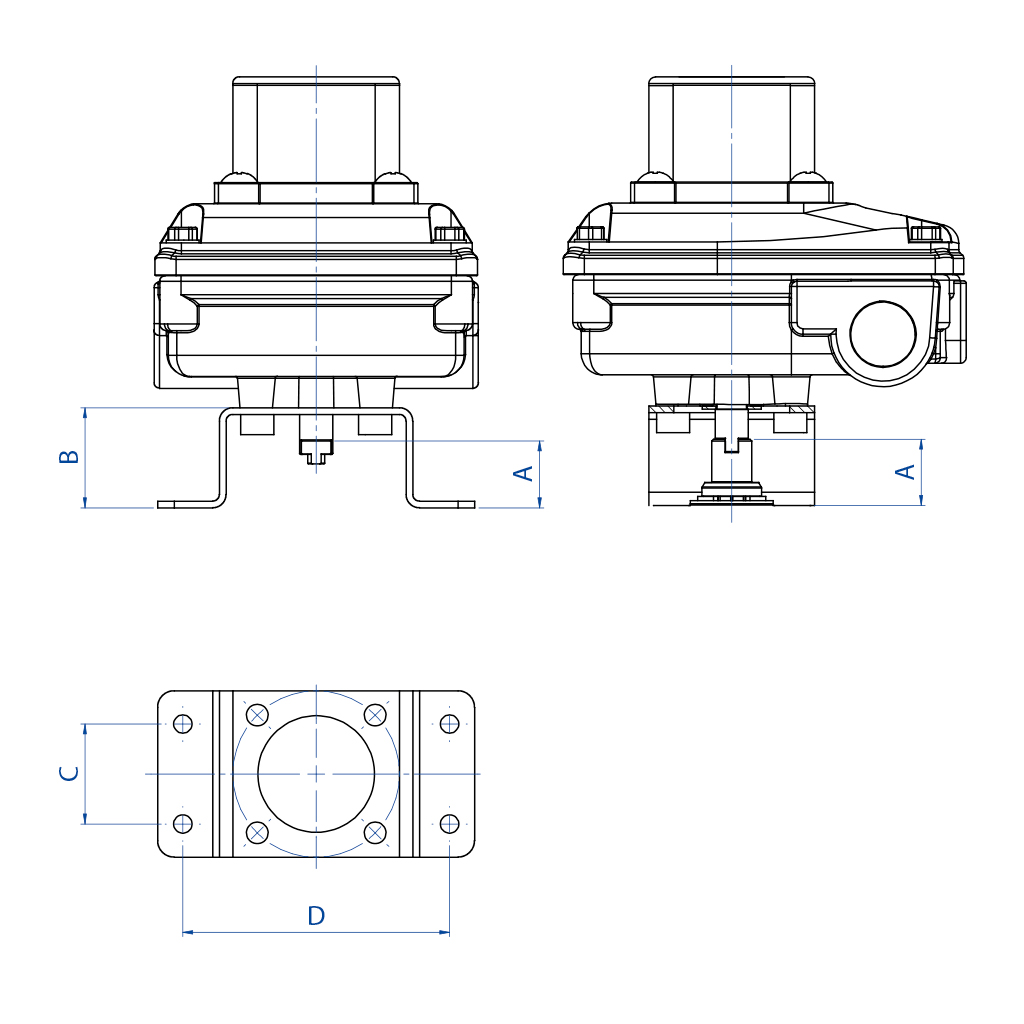

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA

KS3L - KS2L

TIPO DI STAFFA*DESCRIZIONE
0Connessione NAMUR 25x50x20* (*20 = altezza albero attuatore, quota A in figura)
1Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
3Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)

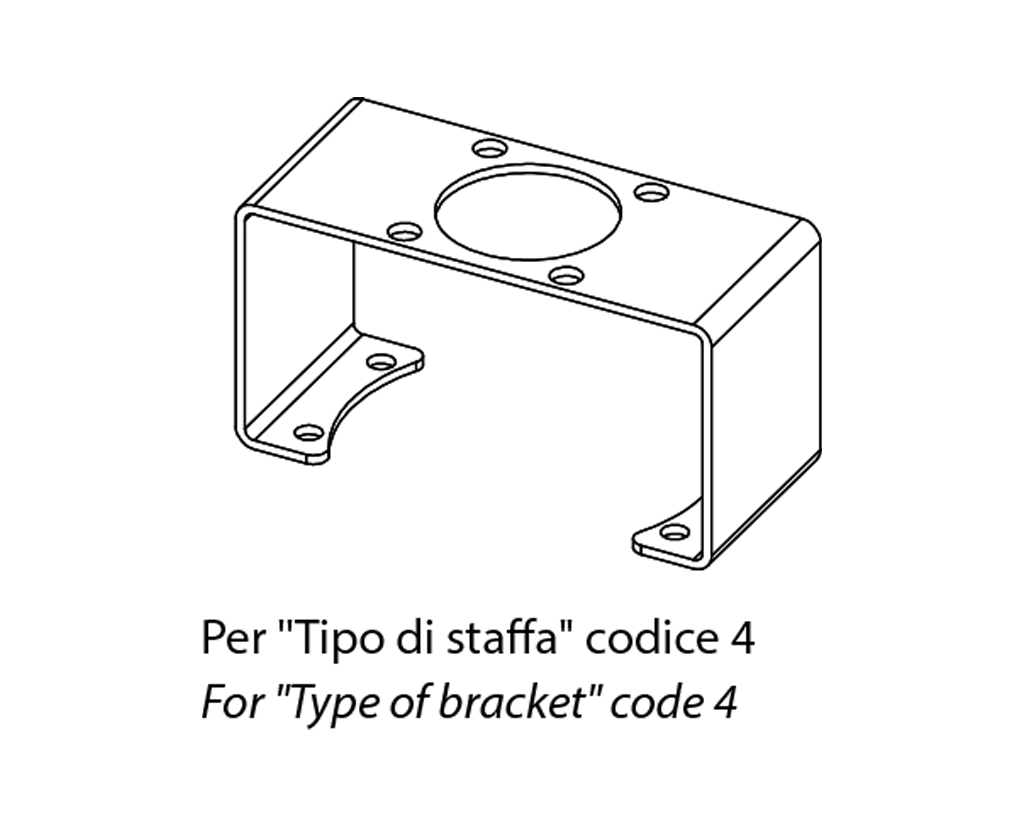

4Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
5Connessione NAMUR 30x130x30* (*30 = altezza albero attuatore, quota A in figura)
* La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.

PER ATTUATORI IN ALLUMINIO
MISURA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
CodiceKCPL1015
KCPL1060
KCPL2060
KCPL1A04
Tipo di staffa
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

PER ATTUATORI IN ACCIAIO INOX
MISURA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
CodiceKCPL0015KCPL1060
KCPL2060
Tipo di staffa
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Previo utilizzo interfaccia per attuatore KBVI4015

FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo***
Descrizione
Note
1
1/2” NPT
A RICHIESTA
2
M 20x1,5
STANDARD
*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
SERRACAVI: Non inclusi.
