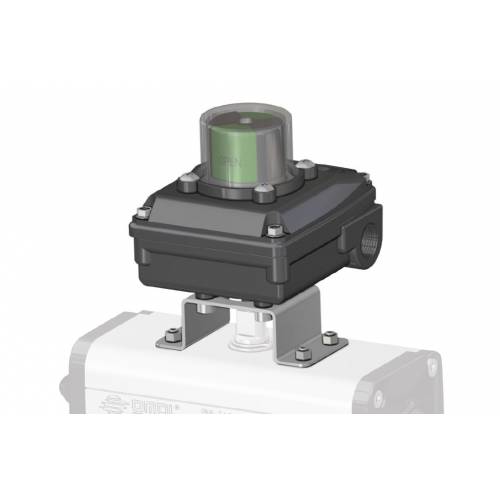

KS3L in alluminio con indicatore visivo ATEX

II1GD Exia IIC T6
KS3L in alluminio con indicatore visivo ATEX

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3)
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Precisa regolazione delle camme tramite sistema "millerighe".
- Morsettiera a 8 postazioni.
- N° 2 connesioni elettriche filettate per serracavo.
- Temperatura di esercizio STD: da -20°C a xxx°C (NBR)
- Grado di Protezione: IP66/67.

xxx: Vedi certificato ATEX del finecorsa.

MATERIALI
- Corpo e coperchio: alluminio pressofuso a basso contenuto di rame rivestito con doppio strato di verniciatura epossidica nera*.
- Indicatore: policarbonato e ABS.
- Albero: acciaio inossidabile.
- Viti: acciaio inossidabile.

* A richiesta anche in acciaio inox CF8M.

CERTIFICAZIONI
- Dichiarazione di conformità CE a richiesta
- ATEX, IEC Ex II1GD Exia IIC T6
- Certificato fino a SIL 2

TIPI DI FINECORSA CONTENUTI NEI BOX KS3L

CODE*DESCRIZIONEVERSIONECOLLEGAMENTO ELETTRICO
M1 Microinterruttori elettromeccanici SPTD con contatti dorati (OMRON SS-01)

Max: 30 Vdc 0.1A
A richiesta
H1 Microinterruttori di prossimità magnetici SPDT sigillati ermeticamente (HAMLIN 59140)

Max: 120 Vac 0.18A - 175 Vdc 0.25A
A richiesta
70
Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 V3 N, NC, 8V

EEx ia IIC T6
A richiesta
78Microinterruttori di prossimità NAMUR 2 fili P+F NCB2 V3 NO,NC tensione nominale 8,2V

EEx ia IIC T6
A richiesta

* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

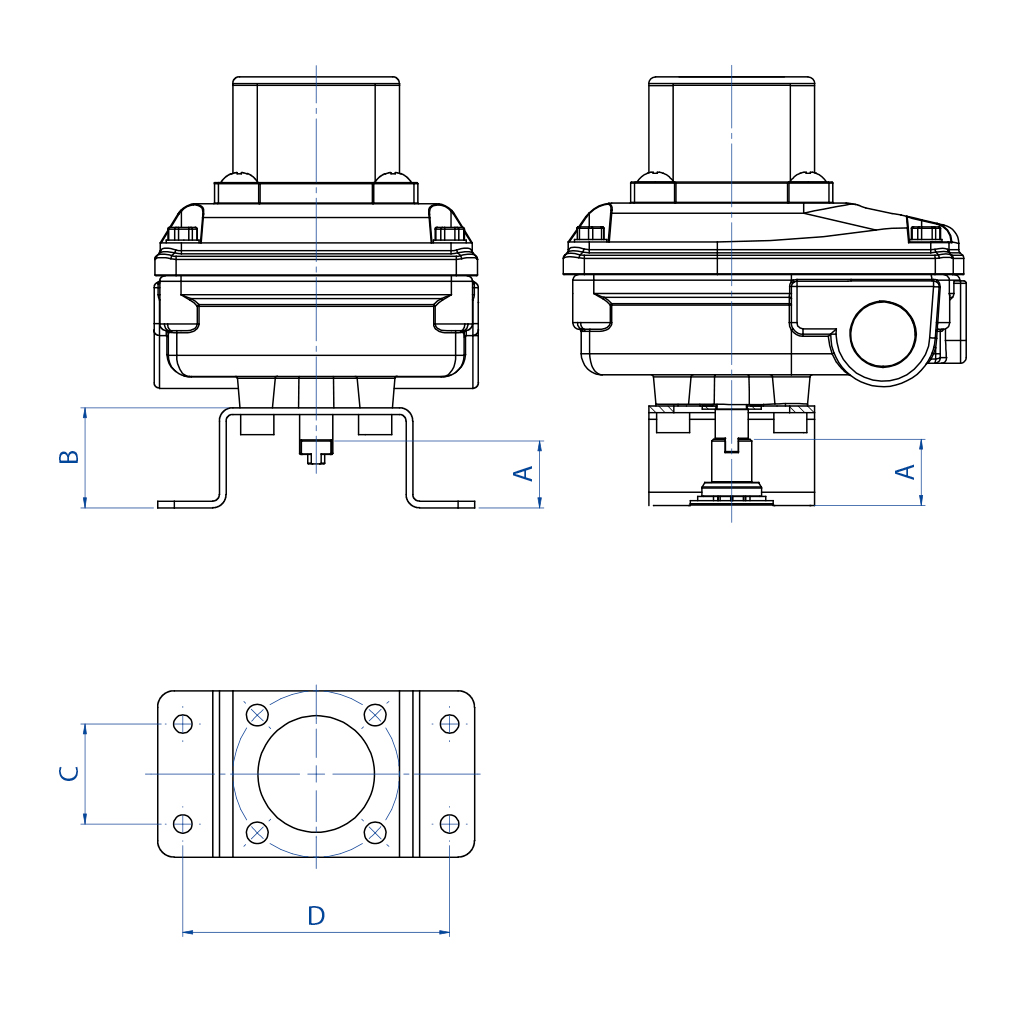

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA

KS3L - KS2L

TIPO DI STAFFA*DESCRIZIONE
0Connessione NAMUR 25x50x20* (*20 = altezza albero attuatore, quota A in figura)
1Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
3Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)

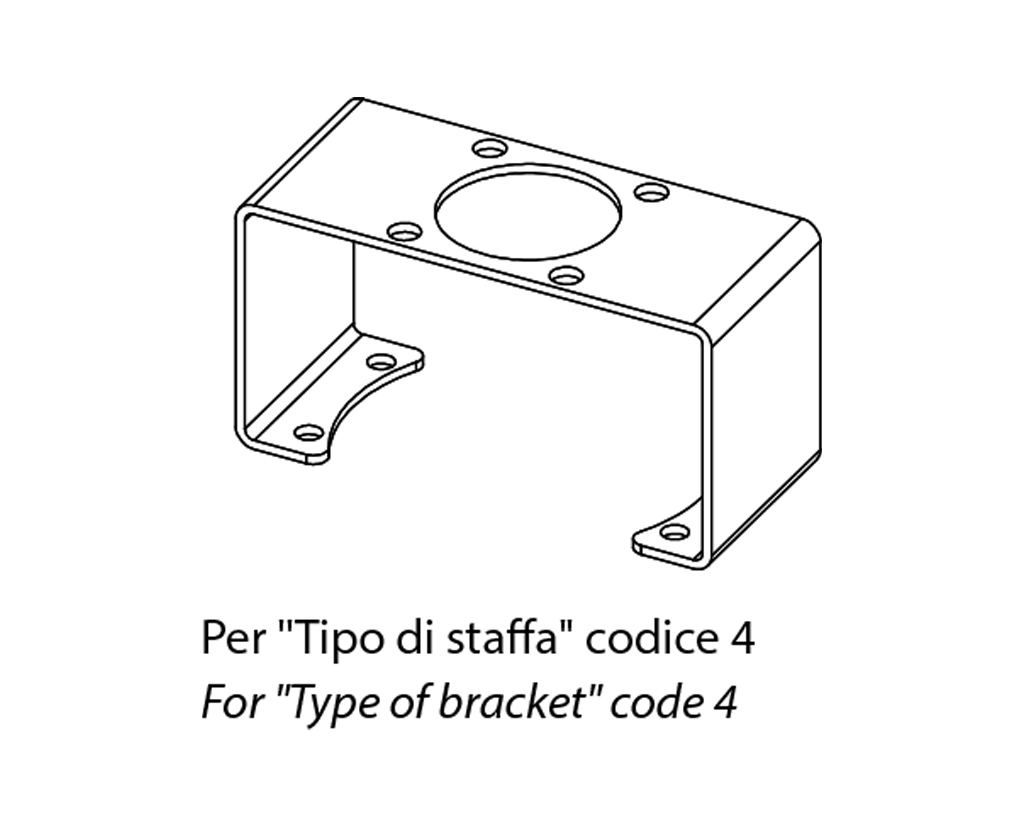

4Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
5Connessione NAMUR 30x130x30* (*30 = altezza albero attuatore, quota A in figura)
* La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.

PER ATTUATORI IN ALLUMINIO
MISURA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
CodiceKCPL1015
KCPL1060
KCPL2060
KCPL1A04
Tipo di staffa
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

PER ATTUATORI IN ACCIAIO INOX
MISURA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
CodiceKCPL0015KCPL1060
KCPL2060
Tipo di staffa
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Previo utilizzo interfaccia per attuatore KBVI4015

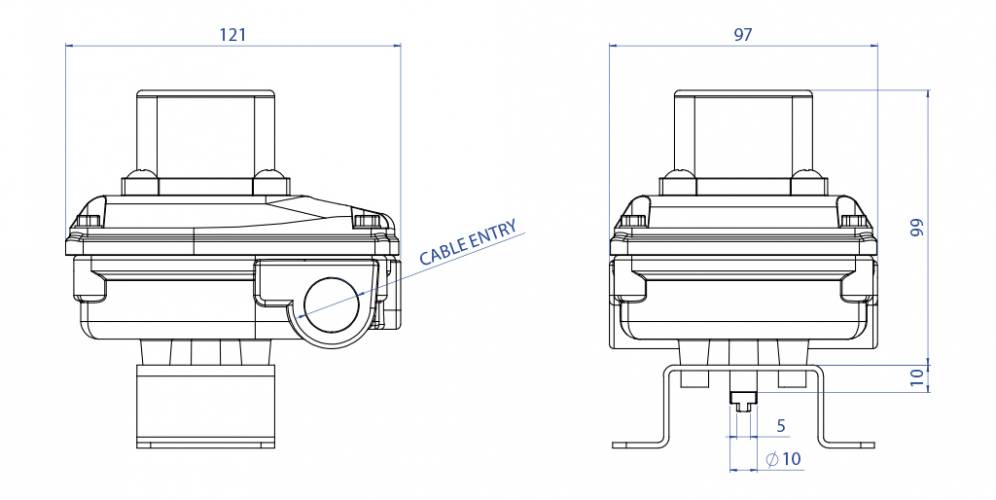

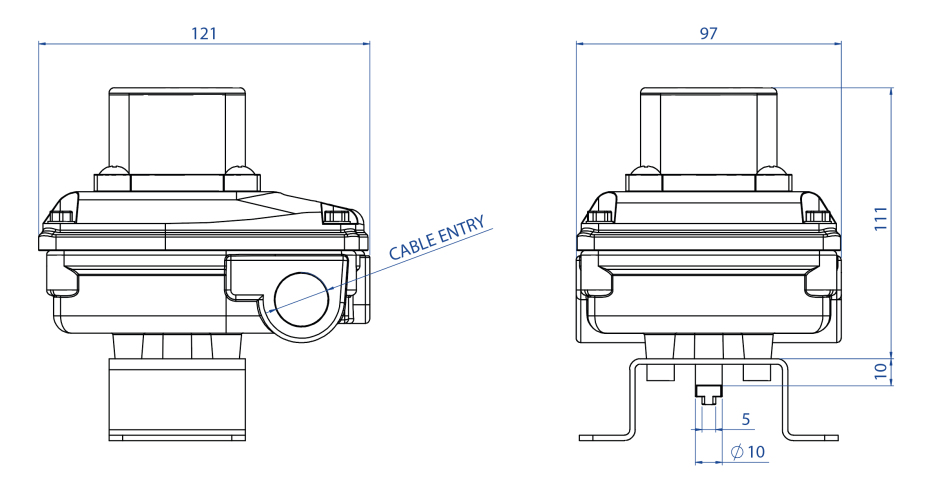

FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo***
Descrizione
Note
1
1/2” NPT
A RICHIESTA
2
M 20x1,5
STANDARD
*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
SERRACAVI: Non inclusi.
