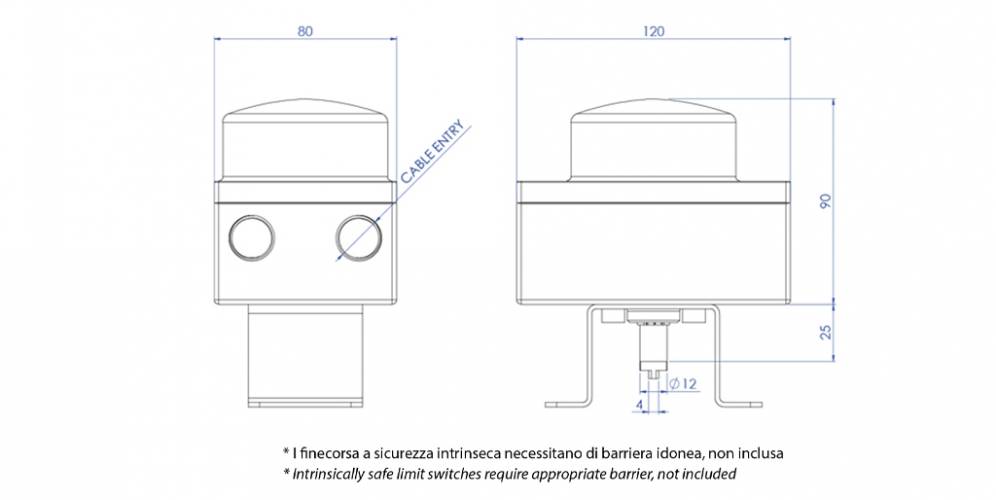

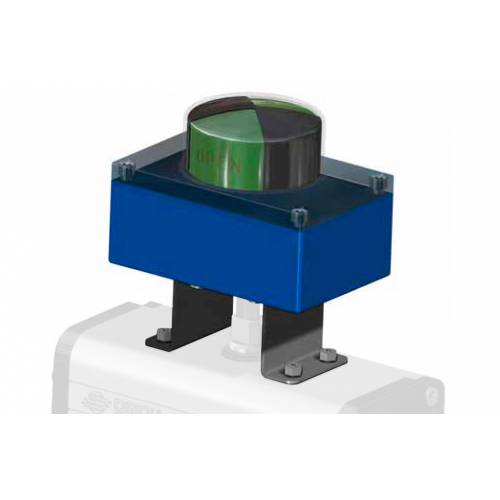

CARATTERISTICHE PRINCIPALI - Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze. - Costruito a norme VDI/VDE 3845 standard. (EN15714-3) - Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità. - Le camme di azionamento del finecorsa sono senza possibilità di slittamento in quanto la regolazione è assicurata da scanalature sull’albero portante senza bisogno di viti di fissaggio o altri utensili. - Il precablaggio è realizzato con morsetti numerati: n° 6 per i due microinterruttori, ed extra poli per eventuale cablaggio dell’elettrovalvola (vedere schemi elettrici). - N° 2 connesioni elettriche filettate per serracavo - Temperatura di esercizio: da -20°C a +80°C - Grado di Protezione: IP 67
MATERIALI - Corpo: alluminio pressofuso rivestito con polvere di poliestere. - Coperchio e indicatore: policarbonato resistente UV e autoestinguente classe V0 - Albero: acciaio inossidabile - Viti: acciaio inossidabile
CERTIFICAZIONI - ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIB - Altri a richiesta - Certificato fino a SIL 3
TIPI DI FINECORSA CONTENUTI NEI BOX KSIB - KSIF
CODE*
DESCRIZIONE
VERSIONE
COLLEGAMENTO ELETTRICO
03
Microinterruttori elettromeccanici SPTD con contatti dorati (CHERRY)
Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
A richiesta
24
Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 12GK N non amplificati, Nc, 8V
EEx ia IIC T6
A richiesta
60
Microinterruttori di prossimità NAMUR 2 fili P+F SJ 3,5 N, NC, tensione nominale 8,2V,(tensione di esercizio 5÷25V)
EEx ia IIC T6
Di serie
70
Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 V3 N, NC, 8V
EEx ia IIC T6
A richiesta
NB: I finecorsa a sicurezza intrinseca EExia necessitano di barriera idonea non inclusa * La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.
STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA KSIB - KSIF - KS3F
TIPO DI STAFFA*
DESCRIZIONE
0

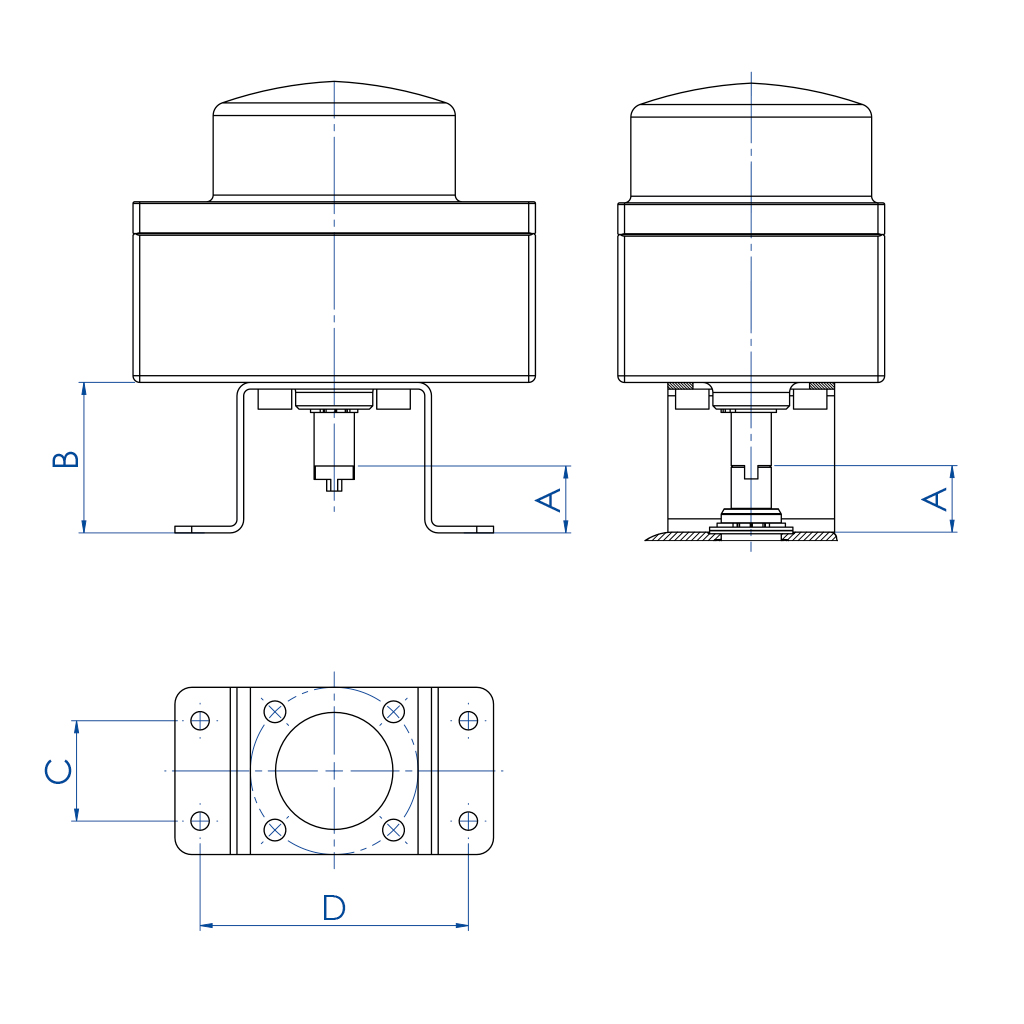

Connessione NAMUR 25x50x20* (*20 = altezza albero attuatore, quota A in figura)
1
Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
3
Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)

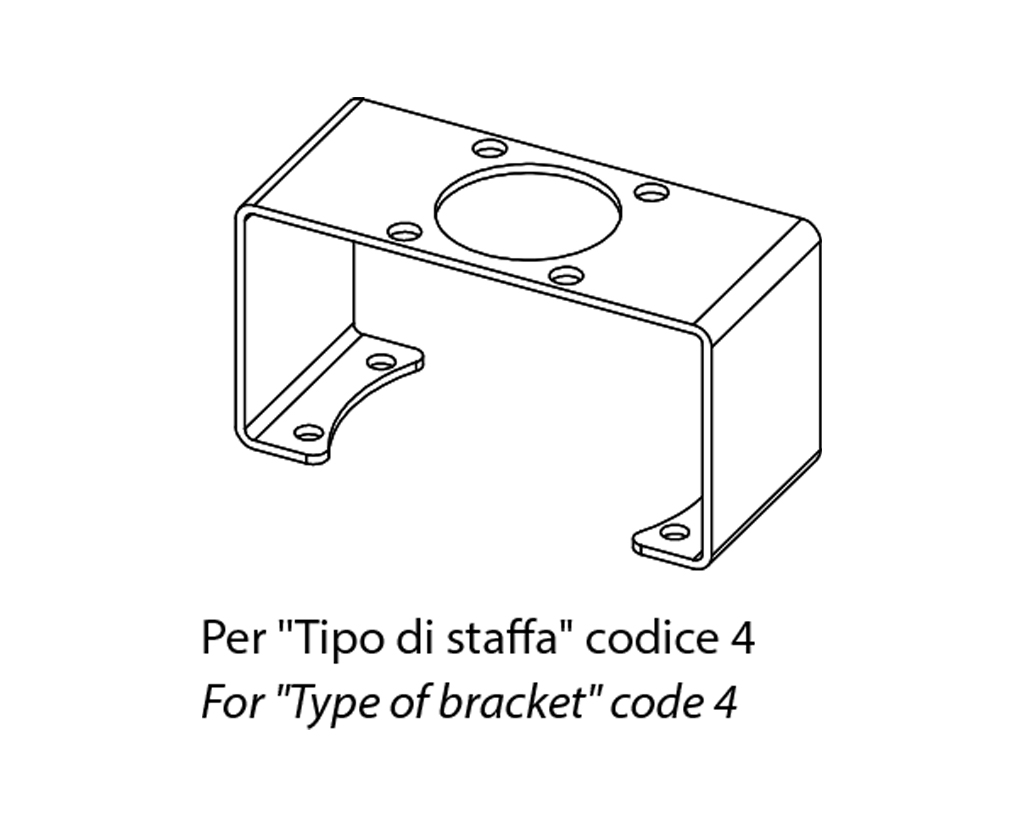

4
Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
5
Connessione NAMUR 30x130x30* (*30 = altezza albero attuatore, quota A in figura)
*La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.
PER ATTUATORI IN ALLUMINIO
MISURA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Codice
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo di staffa
1
3
4
5
A (mm)
20
30
30
30
B (mm)
45
55
55
55
C (mm)
30
30
30
30
D (mm)
80
80
80
130
PER ATTUATORI IN ACCIAIO INOX
MISURA
DA15**÷DA30** SR15**
DA60 SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Codice
KCPN0015
KCPN1060
KCPN2060
Tipo di staffa
0
0
3
4
A (mm)
20
20
30
30
B (mm)
45
45
55
55
C (mm)
25
25
30
30
D (mm)
50
50
80
80
** Previo utilizzo interfaccia per attuatore KBVI4015
FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo***
Descrizione
Note
1
1/2” NPT
A RICHIESTA
2
M 20x1,5
STANDARD
*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
