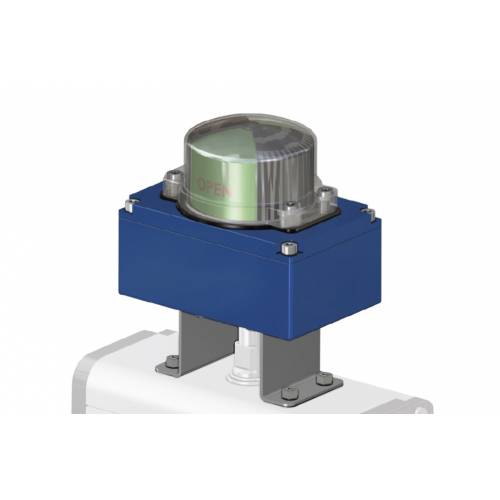

KSIF in alluminio con indicatore visivo ATEX

II2G Exia IIC T6 - T4 / II2D Exia IIIC
KSIF in alluminio con indicatore visivo ATEX

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3)
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Le camme di azionamento del finecorsa sono senza possibilità di slittamento in quanto la regolazione è assicurata da scanalature sull’albero portante senza bisogno di viti di fissaggio o altri utensili.
- Il precablaggio è realizzato con morsetti numerati: n° 6 per i due microinterruttori, ed extra poli per eventuale cablaggio dell’elettrovalvola (vedere schemi elettrici).
- N° 2 connesioni elettriche filettate per serracavo
- Temperatura di esercizio:
   da -40°C a +80°C (standard);
   da -25°C a +80°C per finecorsa codice "24", "60" e "70".
- Grado di Protezione: IP 67

MATERIALI
- Corpo: alluminio pressofuso rivestito con polvere di poliestere*.
- Coperchio e indicatore: policarbonato resistente UV e autoestinguente classe V0
- Albero: acciaio inossidabile
- Viti: acciaio inossidabile

* A richiesta anche in acciaio inox CF8M

CERTIFICAZIONI
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIC
- Altri a richiesta
- Certificato fino a SIL 3

TIPI DI FINECORSA CONTENUTI NEI BOX KSIB - KSIF

CODE*DESCRIZIONEVERSIONECOLLEGAMENTO ELETTRICO
03 Microinterruttori elettromeccanici SPTD con contatti dorati (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
A richiesta
24 Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 12GK N non amplificati, Nc, 8V

EEx ia IIC T6
A richiesta
60 Microinterruttori di prossimità NAMUR 2 fili P+F SJ 3,5 N, NC, tensione nominale 8,2V,(tensione di esercizio 5÷25V)

EEx ia IIC T6
Di serie
70 Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 V3 N, NC, 8V

EEx ia IIC T6
A richiesta

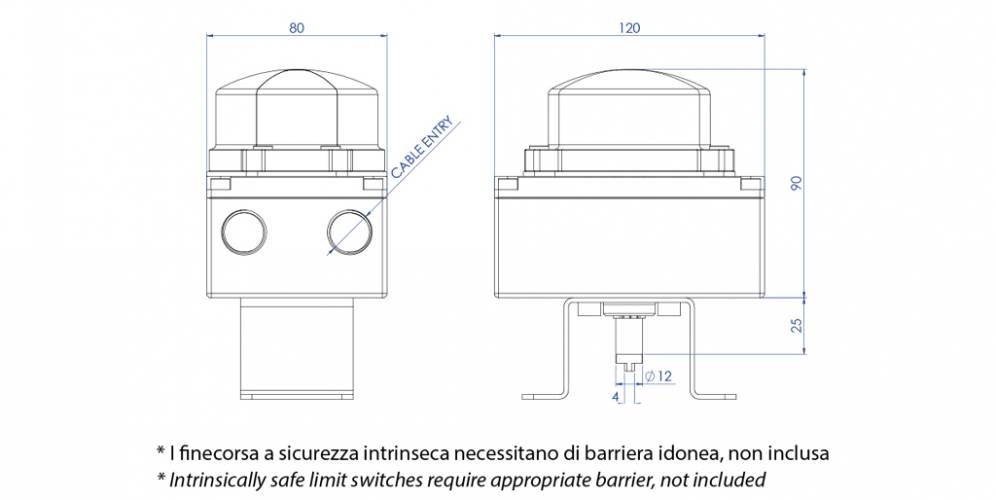

NB: I finecorsa a sicurezza intrinseca EExia necessitano di barriera idonea non inclusa
* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

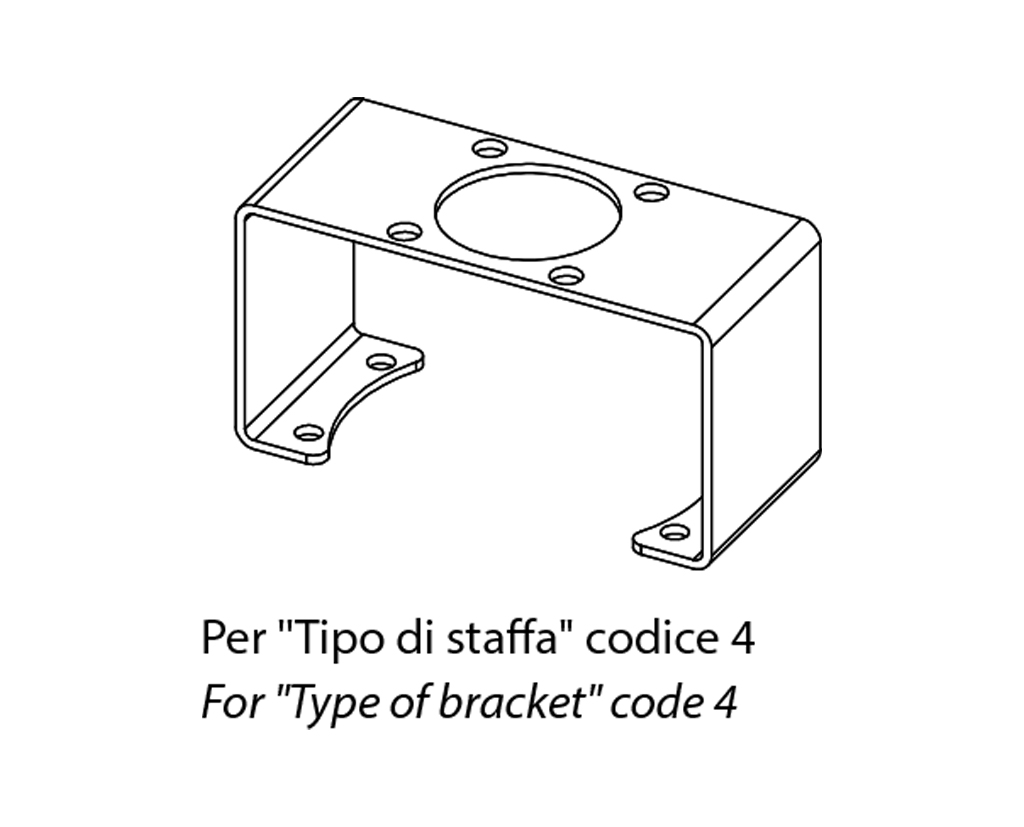

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA

KSIB - KSIF - KS3F


TIPO DI STAFFA*DESCRIZIONE

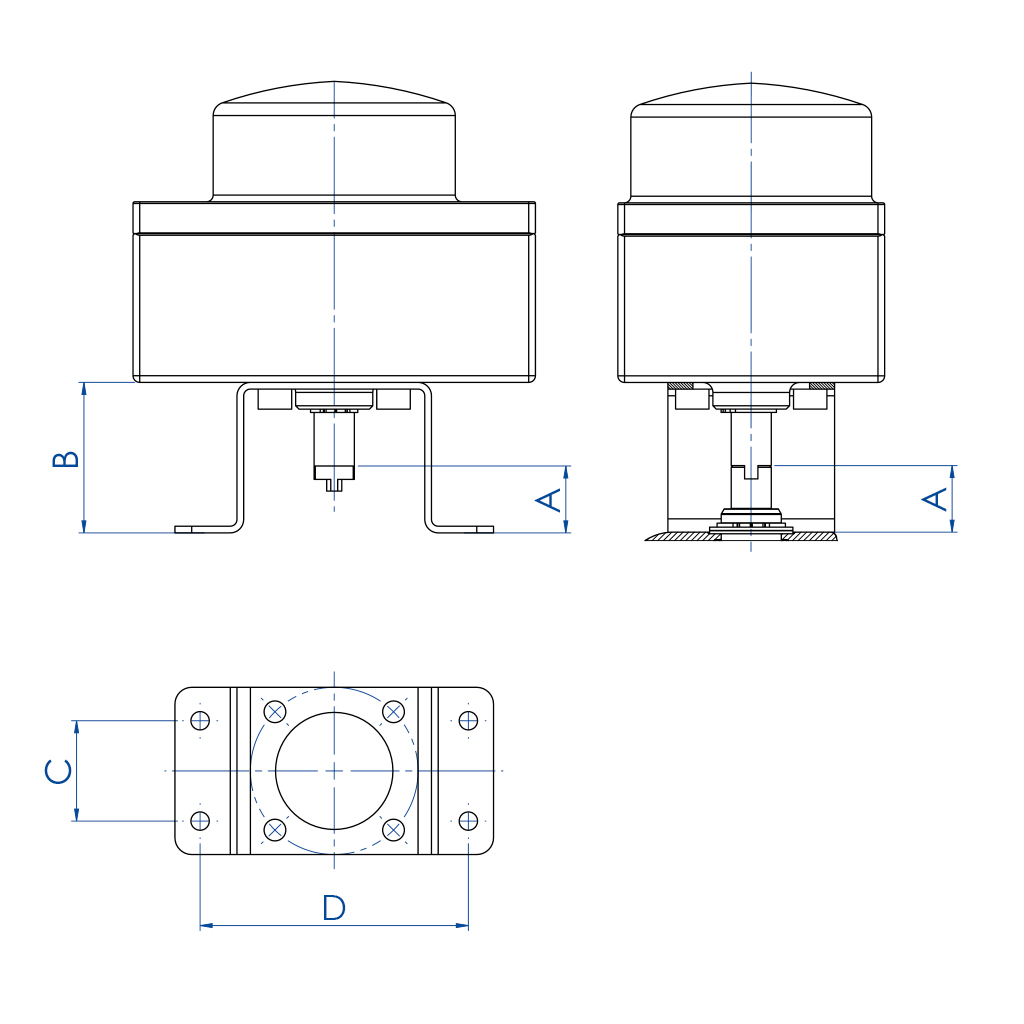

0Connessione NAMUR 25x50x20* (*20 = altezza albero attuatore, quota A in figura)
1Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
3Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
4Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
5Connessione NAMUR 30x130x30* (*30 = altezza albero attuatore, quota A in figura)
*La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.

PER ATTUATORI IN ALLUMINIO
MISURA
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
CodiceKCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo di staffa
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

PER ATTUATORI IN ACCIAIO INOX
MISURA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
CodiceKCPN0015KCPN1060
KCPN2060
Tipo di staffa
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
** Previo utilizzo interfaccia per attuatore KBVI4015

FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo***
Descrizione
Note
1
1/2” NPT
A RICHIESTA
2
M 20x1,5
STANDARD
*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
SERRACAVI: Non inclusi.
