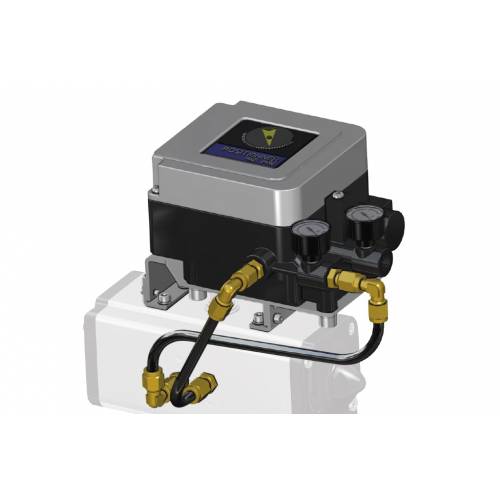

KPLEM4 Posizionatore Elettropneumatico 4-20mA ATEX

II 2 G Ex ib IIC T5/T6

IL POSIZIONATORE È VENDUTO GIÀ TARATO SE ACQUISTATO IN UN ASSIEME CON ATTUATORE PNEUMATICO DI OMAL S.P.A.; INVECE SE VENDUTO SINGOLARMENTE, LA RESPONSABILITÀ DELLA TARATURA È A CARICO DEL CLIENTE. OMAL S.P.A. NON SI RITIENE RESPONSABILE DEL SET-UP.

DESCRIZIONE
Il posizionatore elettropneumatico a camma è particolarmente adatto per l’azionamento proporzionale di attuatori sia DAN che SRN. Il posizionatore è collegato all’attuatore tramite una staffa che viene bloccata sulla foratura dell’attuatore. Un segnale regolante elettrico, dato da: termostato, viscosimetro, pressostato,ecc. viene inviato al posizionatore che in base al valore di tale segnale regola l’angolo di apertura o di chiusura della valvola. L’azione oraria o antioraria può essere modificata senza utilizzare parti addizionali, basta rovesciare la camma interna e invertire i collegamenti verso l’attuatore.

CARATTERISTICHE PRINCIPALI
- Alimentazione: aria non lubrificata e filtrata a 5µ
- Corrente in ingresso: 4÷20 mA DC
- 2 manometri:1 per pressione di linea (SUPPLY),1 per pressione di comando (OUT1).
- Resistenza di entrata: 235 ± 15 Ohm (4÷20 mA DC)
- Connessioni pneumatiche: 1/4 NPT
- Connessioni elettriche : M20 x 1,5
- Linearità: < ±2% F.S.
- Sensibilità: < 0,5% F.S.
- Consumo d’aria: da 5 Nl/min. (P=1,4 bar) a 11 Nl/min. (P=4 bar)
- Temperatura di esecizio: da -20°C a +80°C
- Grado di protezione ambientale: IP65 (conforme a IEC Pub.60529)
- Costruzione a sicurezza intrinseca: II 2 G Ex ib IIC T5/T6

CERTIFICAZIONI
- Dichiarazione di conformità ATEX II 2 G Ex ib IIC T5/T6 + altre a richiesta.

SMC - IP 8100

NOTE
I posizionatori pneumatici ed elettropneumatici vengono forniti a richiesta regolati e montati utilizzando tubi in alluminio rivestito e raccordi rapidi.

Regolazione A = 0° - 90°:
  - Segnale di comando 4mA: posizione chiuso
  - Segnale di comando 20mA: posizione aperto
Regolazione D = 90° - 0°:
  - Segnale di comando 4mA: posizione aperto
  - Segnale di comando 20mA: posizione chiuso

Per altre informazioni vedere il manuale d’uso e manutenzione.

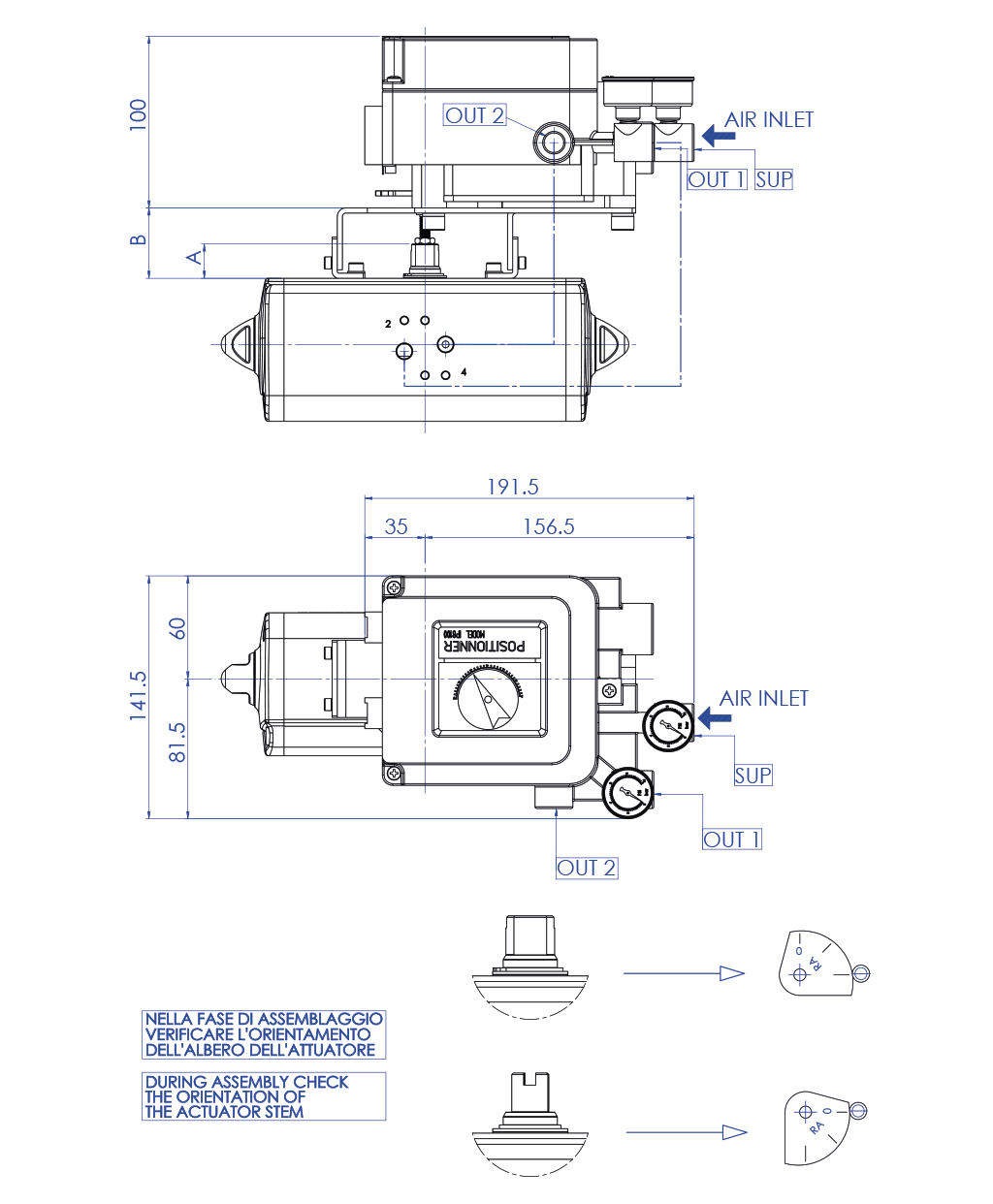

Posizionatore con attuatore Doppio Effetto

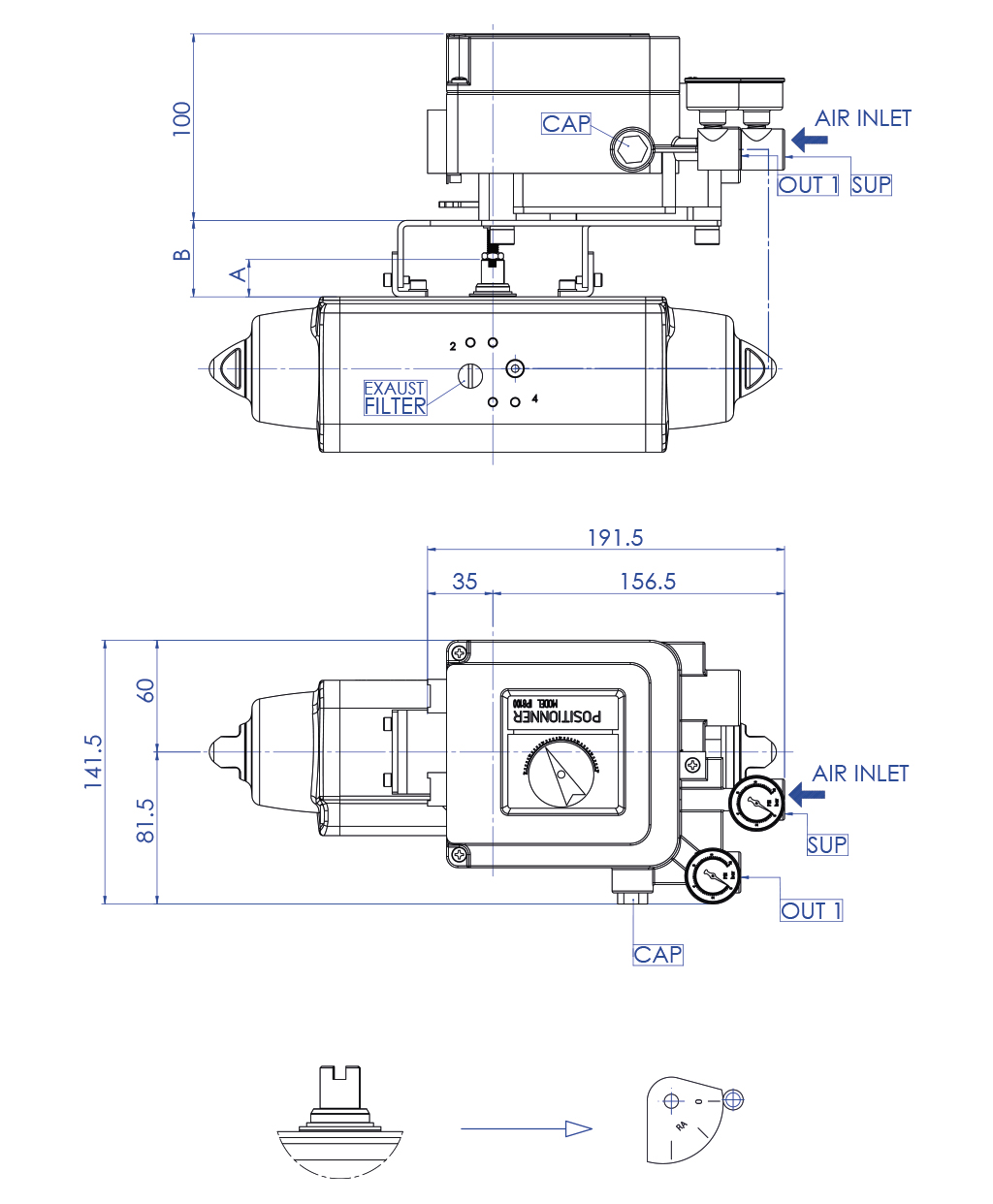

Posizionatore con attuatore Semplice Effetto

MISURA
DAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN1920
SRN90÷SRN960
A (mm)
2030
B (mm)
4151
