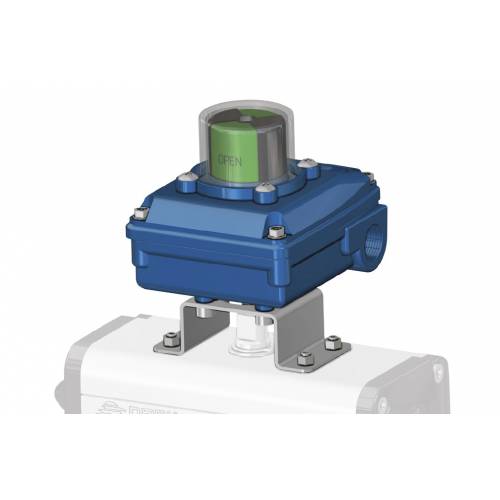

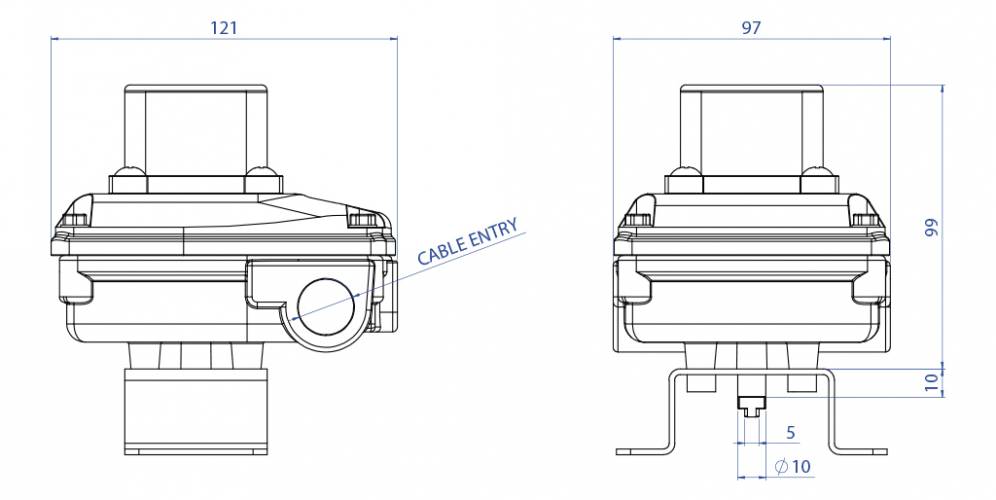

KS1L in alluminio con indicatore visivo

KS1L in alluminio con indicatore visivo

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3)
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Precisa regolazione delle camme tramite sistema "millerighe".
- Morsettiera a 8 postazioni.
- N° 2 connesioni elettriche filettate per serracavo.
- Temperatura di esercizio STD: da -20°C a +80°C (NBR).
- Grado di Protezione: IP 67.

MATERIALI
- Corpo e coperchio: alluminio pressofuso a basso contenuto di rame rivestito con doppio strato di verniciatura epossidica blu*.
- Indicatore: policarbonato e ABS.
- Albero: acciaio inossidabile.
- Viti: acciaio inossidabile.

* A richiesta anche in acciaio inox CF8M.

CERTIFICAZIONI
- Dichiarazione di conformità CE a richiesta.
- A richiesta versione ATEX Il 3D.
- Certificato fino a SIL 2

TIPI DI FINECORSA CONTENUTI NEI BOX KS1L

CODE*DESCRIZIONEVERSIONECOLLEGAMENTO ELETTRICO
M0 Microinterruttori elettromeccanici SPDT con contatti argentati (OMRON SS-5)
Max: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A
Di serie
M1 Microinterruttori elettromeccanici SPTD con contatti dorati (OMRON SS-01)
Max: 125 Vac 0.1A - 30 Vdc 0.1A
A richiesta
H1 Microinterruttori di prossimità magnetici SPDT sigillati ermeticamente (HAMLIN 59140)
Max: 120 Vac 0.18A - 175 Vdc 0.25A
A richiesta
60 Microinterruttori di prossimità NAMUR 2 fili P+F SJ 3,5 N, NC, tensione nominale 8,2V, (tensione di esercizio 5÷25V)
EEx ia IIC T6
A richiesta
70 Microinterruttori di prossimità NAMUR 2 fili P+F NJ2 V3 N, NC, 8V
EEx ia IIC T6
A richiesta
73 Microinterruttori di prossimità amplificati 3 fili PNP NO P+F NBB2 V3 E2,
10÷30 VDC; 100 mA - opereting current 0 - 100 mA
A richiesta
75 Microinterruttori di prossimità amplificati IFM IS 5026, 2 fili
5÷36 Vdc; 4÷200 mA
A richiesta
78 Microinterruttori di prossimità NAMUR 2 fili P+F NCB2 V3 NO, NC tensione nominale 8.2V
EEx ia IIC T6
A richiesta

* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

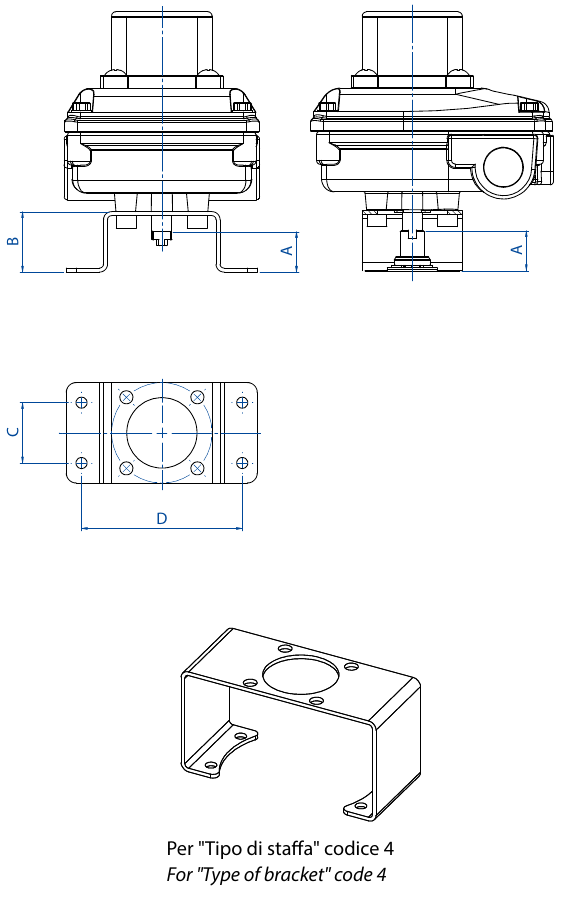

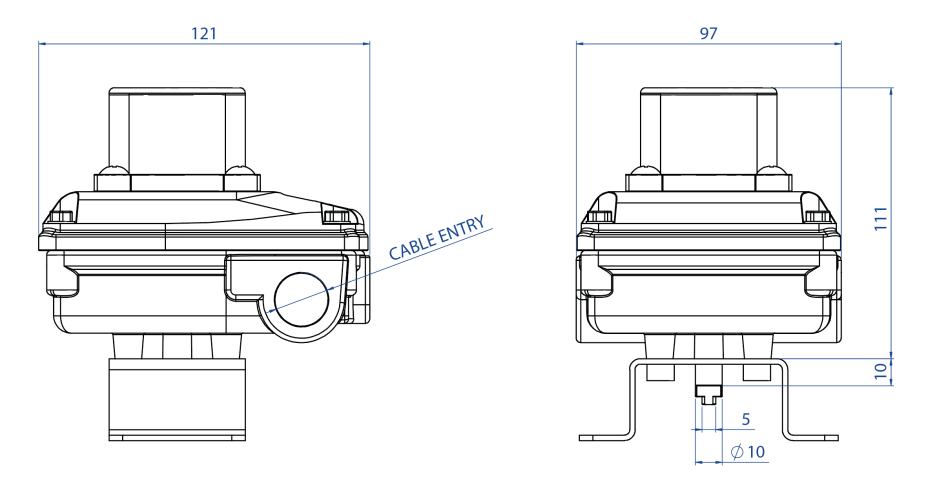

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA
KS1L

TIPO DI STAFFA*
DESCRIZIONE
Connessione NAMUR 25x50x20* (*20=altezza albero attuatore, quota A in figura)
Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)
Connessione NAMUR 30x80x30* (*30= altezza albero attuatore, quota A in figura)
Connessione NAMUR 30x130x30* (*30= altezza albero attuatore, quota A in figura)

*La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.

PER ATTUATORI IN ALLUMINIO
MISURA DAN15÷DAN120
SRN15÷SRN60
 DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
 DA2880÷DA8000
SR1440÷SR4000
Codice  KCPL1015  KCPL1060  KCPL2060  KCPL1A04
Tipo di staffa 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

PER ATTUATORI IN ACCIAIO INOX
MISURA  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
 DA1440÷DA1920
SR720÷SR960
Codice  KCPL0015  KCPL1060  KCPL2060
Tipo di staffa0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


** Previo utilizzo interfaccia per attuatore KBVI4015

FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo*** Descrizione    Note
 1/2” NPT  A RICHIESTA
 M 20x1,5  STANDARD

*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
SERRACAVI: Non inclusi.
