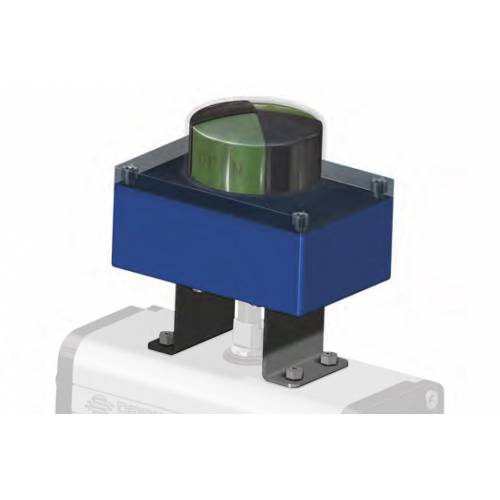

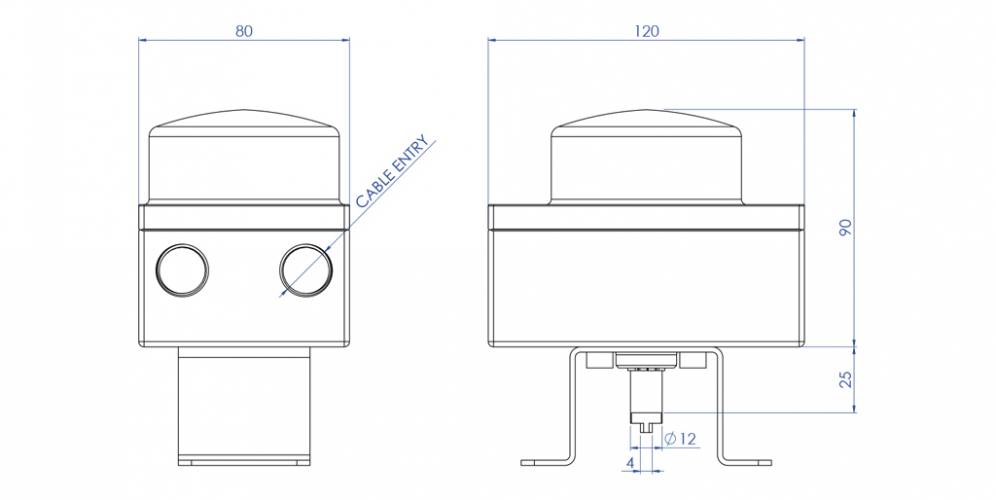

KSSB in alluminio e tecnopolimero con indicatore visivo

KSSB in alluminio e tecnopolimero con indicatore visivo

CARATTERISTICHE PRINCIPALI
- Realizzato per verificare facilmente la posizione visiva ed elettrica di ogni valvola anche da lunghe distanze.
- Costruito a norme VDI/VDE 3845 standard. (EN15714-3).
- Può contenere al suo interno due finecorsa di segnalazione sia di tipo meccanico “SPDT” che di prossimità.
- Le camme di azionamento del finecorsa sono senza possibilità di slittamento in quanto la regolazione è assicurata da scanalature sull’albero portante senza bisogno di viti di fissaggio o altri utensili.
- Il precablaggio è realizzato con morsetti numerati: n° 6 per i due microinterruttori, ed extra poli per eventuale cablaggio dell’elettrovalvola (vedere schemi elettrici).
- N° 2 connesioni elettriche filettate per serracavo.
- Temperatura di esercizio:
da -20°C a +80°C (standard);
da -20°C a +70°C per finecorsa codice "23" e "73".
- Grado di Protezione: IP 67.

MATERIALI
- Corpo: alluminio pressofuso rivestito con polvere di poliestere.
- Coperchio e indicatore: policarbonato resistente UV e autoestinguente classe V0.
- Albero: acciaio inossidabile.
- Viti: acciaio inossidabile.

CERTIFICAZIONI
Dichiarazione di conformità CE a richiesta.

TIPI DI FINECORSA CONTENUTI NEI BOX KSSB - KSSF

CODE*DESCRIZIONEVERSIONECOLLEGAMENTO ELETTRICO
01
Microinterruttori elettromeccanici SPDT con contatti argentati (CHERRY)

Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (resisive load)
Di serie
03
Microinterruttori elettromeccanici SPTD con contatti dorati (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA
A richiesta
1FMicrointerruttori elettromeccanici DPDT con contatti argentati, (ogni camma aziona 2 microinterruttori SPDT contemporaneamente) (CHERRY)

Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA
A richiesta
23Microinterruttori di prossimità amplificati 3 fili NO P+F NBN4 12GM50 E2, PNP

10÷30 Vdc; 200 mA
A richiesta
73Microinterruttori di prossimità amplificati 3 fili PNP NO P+F NBB2 V3 E2

10÷30 VDC; 100 mA - opereting current 0 - 100 mA
A richiesta
75Microinterruttori di prossimità amplificati IFM IS 5026, 2 fili

5÷36 Vdc; 4÷200 mA
A richiesta
82Microinterruttori pneumatici 3 vie N.C. 0÷8 bar
A richiesta
T0Segnale analogico 4-20 mA. Alimentazione 13÷30 Vdc, linearità +/- 0,5% del fondo scala. Azione diretta o inversa. Logica di processo secondo ASIC-CMOS.
A richiesta

* La sigla che identifica il tipo di finecorsa usati, compare nel codice del box al 6° e 7° posto.

STAFFA DI CONNESSIONE TRA ATTUATORE E BOX FINECORSA
KSSB - KSSF


TIPO DI STAFFA*
DESCRIZIONE

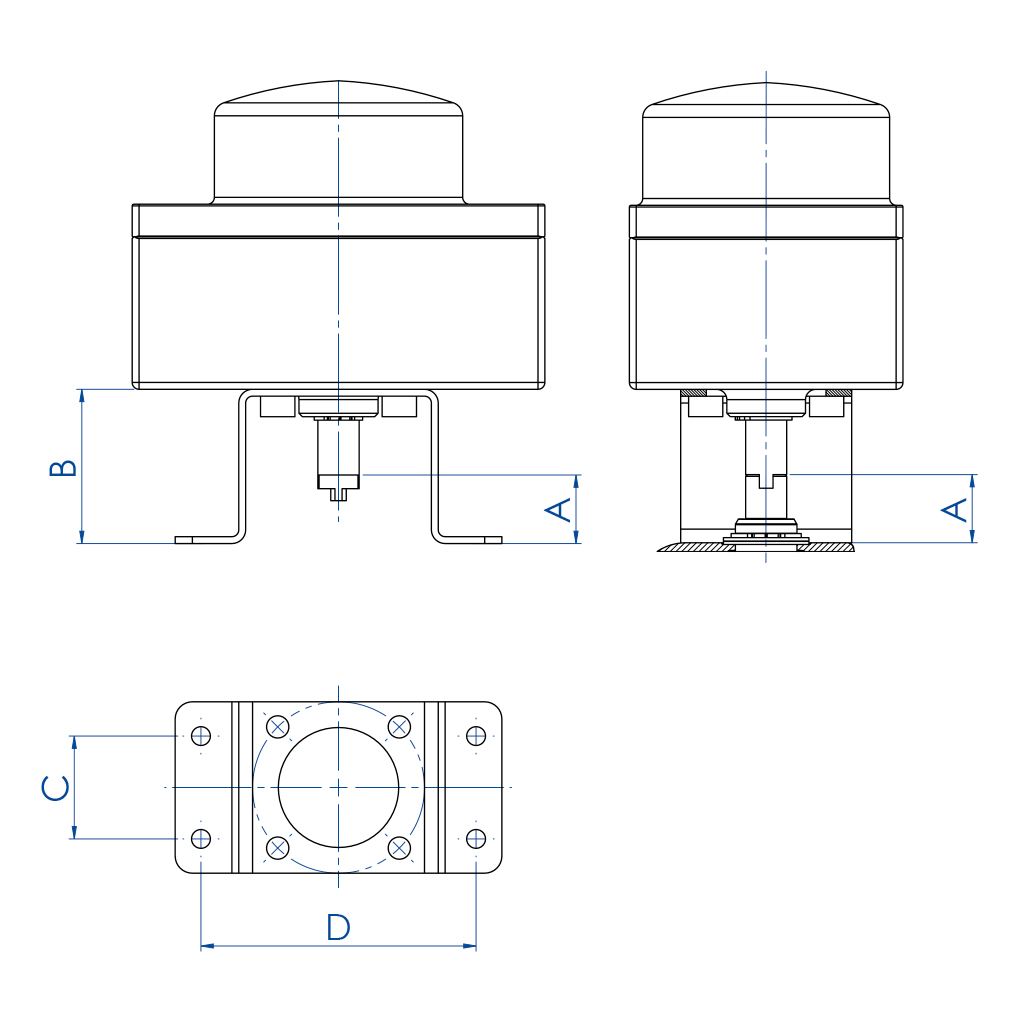

0Connessione NAMUR 25x50x20* (*20=altezza albero attuatore, quota A in figura)
1Connessione NAMUR 30x80x20* (*20 = altezza albero attuatore, quota A in figura)
3Connessione NAMUR 30x80x30* (*30 = altezza albero attuatore, quota A in figura)

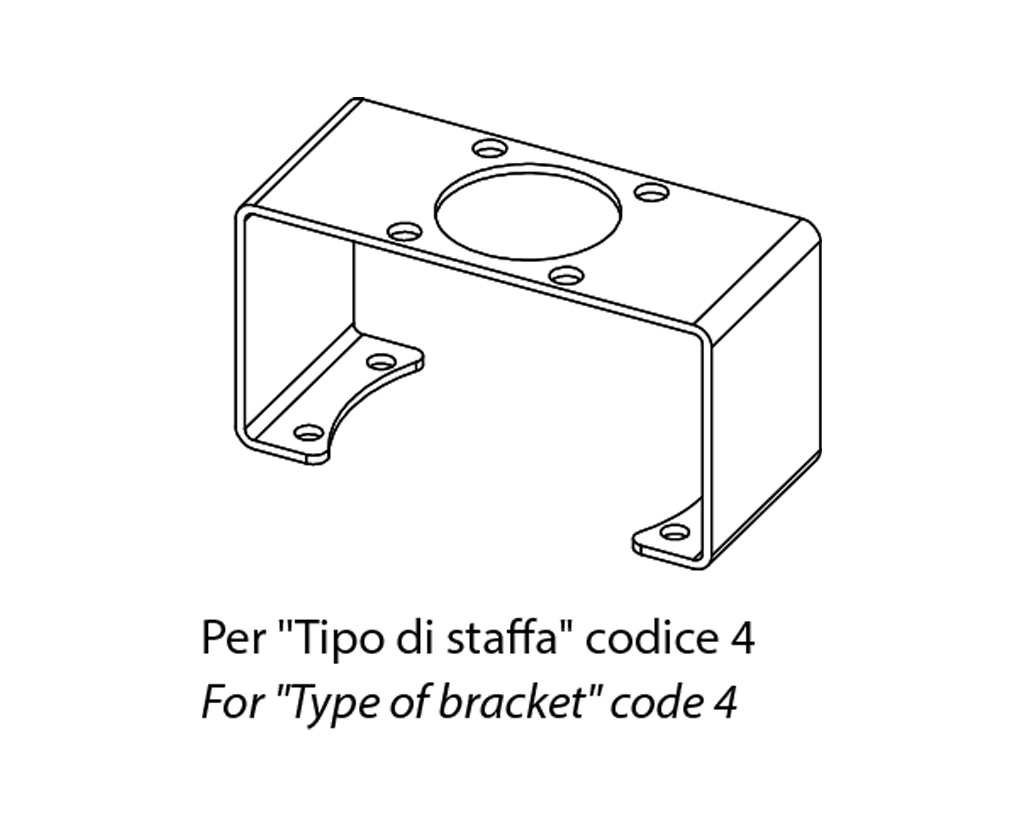

4Connessione NAMUR 30x80x30* (*30= altezza albero attuatore, quota A in figura)
5Connessione NAMUR 30x130x30* (*30= altezza albero attuatore, quota A in figura)

*La staffa compare nell’ultimo carattere del codice del box per finecorsa. Per ordinare solo la staffa ricorrere al codice OMAL.

PER ATTUATORI IN ALLUMINIO
MISURADAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
CodiceKCPN1015KCPN1060  KCPN2060  KCPN1A04
Tipo di staffa13  4  5
A (mm)2030  30  30
B (mm)4555  55  55
C (mm)3030  30  30
D (mm)8080  80  130

PER ATTUATORI IN ACCIAIO INOX
MISURA  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
DA1440÷DA1920
SR720÷SR960
CodiceKCPN0015  KCPN1060KCPN2060
Tipo di staffa0  0  34
A (mm)  20  20  3030
B (mm)  4545  5555
C (mm)  25  25  3030
D (mm)  50  50  8080


** Previo utilizzo interfaccia per attuatore KBVI4015

FILETTATURE DEL SERRACAVO DEL BOX
Tipo di filettatura del serracavo***Descrizione    Note
11/2” NPT  A RICHIESTA
2M 20x1,5  STANDARD

*** Il tipo di filettatura è indicato nell’ottavo carattere del codice del box.
SERRACAVI: Non inclusi.
