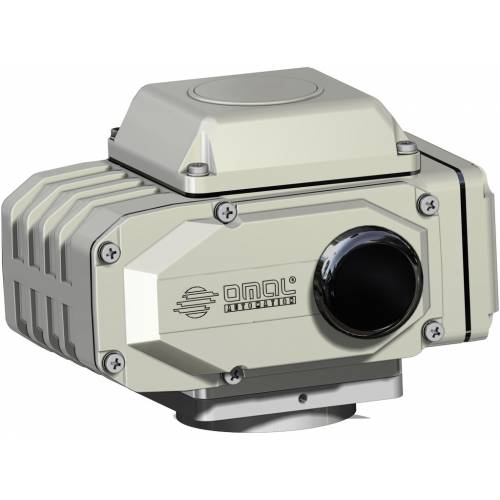

Attuatore elettrico tipo rotativo AE ON-OFF

SELEZIONE MISURA

SCARICA CATALOGO 5-1: ATTUATORE ELETTRICO ROTATIVO AE ON OFF

DATI TECNICI
Attuatore ON-OFF angolo di lavoro 90° (100° Max.).Servizio 50%.
Coppia massima da 10 a 1960 Nm. (vedi tabella)
Tensione di alimentazione 230 Vac (±10%) 50/60 Hz 1Ph
Resistenza di isolamento 100 MΩ / 500 Vdc
Isolamento a tensione 1500 Vac / 1 minuto.
Motore con isolamento in classe E.
Temperatura di esercizio da -25 °C a +55 °C (in caso di utilizzo con temperature minori di 0°C si consiglia di richiedere la resistenza anticondensa).
Grado di protezione secondo norma NEMA 4,4X (IP65)
Attacchi per valvola normalizzati da F03 a F14 ISO 5211.
Protezione termostatica auto-reset interna al motore.
Finecorsa aperto/chiuso con camme regolabili su tutta la corsa.
Finecorsa meccanici di sicurezza regolabili.
Finecorsa ausiliari con camme regolabili su tutta la corsa.
Indicatore visivo di posizione graduato.
Leva per azionamento manuale in dotazione.
Collegamenti elettrici con morsetti a vite.
Bloccaggio cavi di alimentazione tramite pressacavi.
Rumorosità massima durante il funzionamento <70 dB (A).

OPTIONAL (DA SPECIFICARE IN FASE D'ORDINE)
Tensioni di alimentazione 115 Vac - 24 Vac (*) - 24 Vdc (**).
Limitatori di coppia.
Potenziometro di posizione 135 / 500 / 1000 ohms.
Convertitore di posizione R/I 4÷20 mA DC (***).
Unità di regolazione della velocità (***).
Resistenza anticondensa.
Volantino a disinnesto per azionamento manuale in sostituzione della leva
(solo su AE100 e AE200).
Giunto per accoppiamento attuatore/valvola.
* solo AE 10÷AE 200
** solo AE 40÷AE 200
*** solo AE 100÷AE 2000 (Vac)

SCHEDA TECNICA
MODELLO		AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
Coppia	Nm	10	39	98*	196	390	590	980	1470	1960
Tempo di manovra (50 Hz)	sec.	4	15	30	30	30	30	30	45	60
Tempo di manovra (60 Hz)	sec.	3,3	12,5	25	25	25	25	25	38	50
Tempo di manovra 24Vdc	sec.	----	9,5	16	30	----	----	----	----	----
Assorbimento 230Vac 50/60Hz A		0,4/0,5	0,4/0,5	0,35/0,4	0,55/0,6	0,9/1	1/1,1	1,5/1,6	1,8/1,9	1,9/2
Assorbimento 115Vac 50/60Hz A		0,8/0,9	0,8/0,9	0,6/0,7	1,1/1,2	1,9/2	1,9/2	2,9/3	3,4/3,5	3,4/3,5
Assorbimento 24Vac 50/60Hz A		1,2/1,3	1,2/1,3	1,7/1,8	2,3/2,4	----	----	----	----	----
Assorbimento 24Vdc A		----	2	2,5	2	----	----	----	----	----
* Alimentazione 24 Vdc: 68 Nm

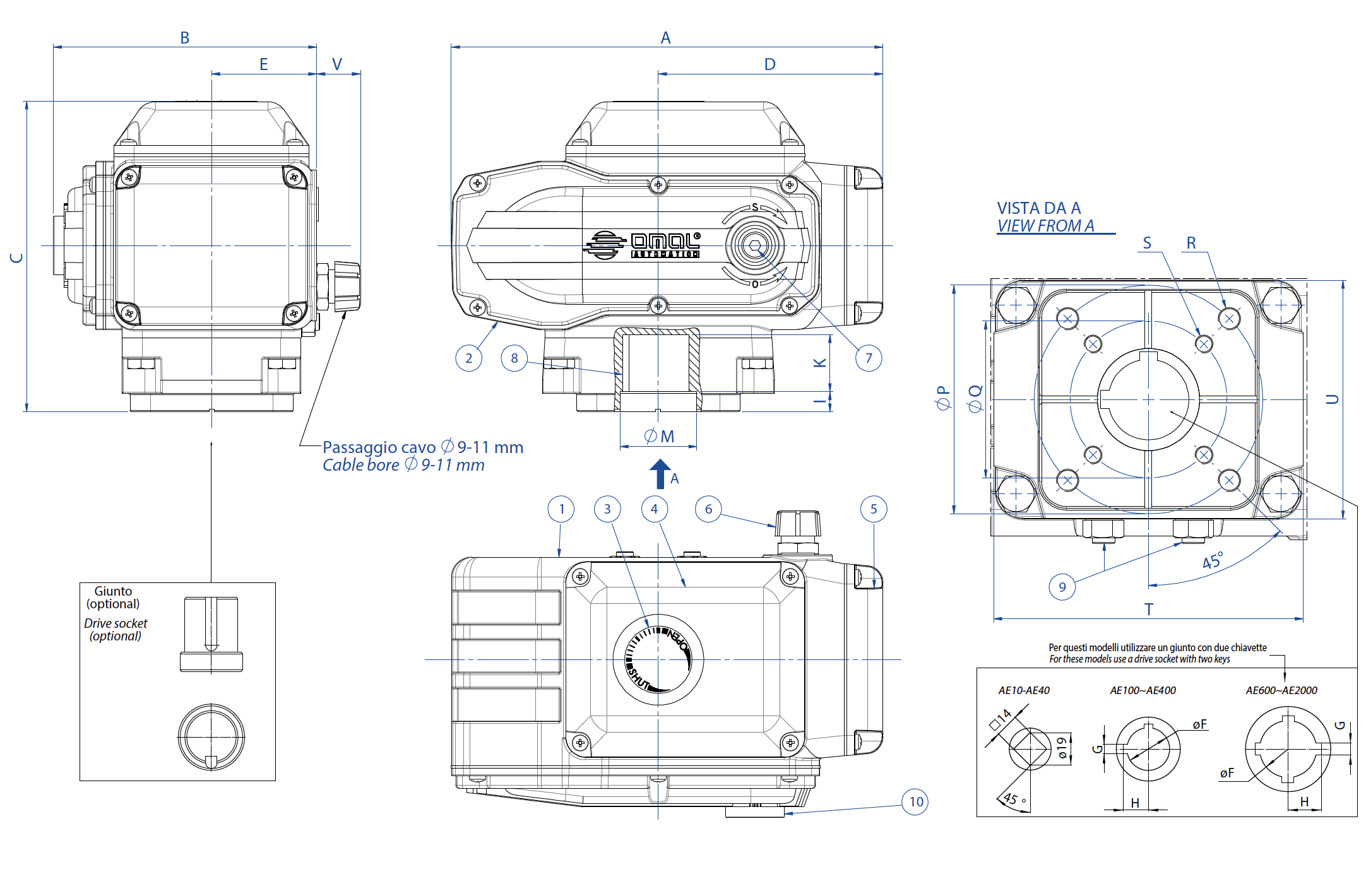

Attuatore elettrico tipo rotativo AE ON-OFF - dimensioni -

DIMENSIONI
MODELLO	AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
A mm.	158,5	158,5	207,5	256,5	256,5	381	381	381	381
B mm.	114,5	114,5	122,5	156,5	156,5	242	242	253,5	253,5
C mm.	119,5	119,5	163,5	185	185	234	234	234	234
D mm.	76	76	110	133,5	133,5	199,5	199,5	199,5	199,5
E mm.	51	51	54,5	62,5	62,5	105	105	105	105
ØF mm.	----	----	28	36	36	56	56	56	56
G mm.	----	----	6	8	8	10	10	10	10
H mm.	----	----	16,5	21,3	21,3	31,3	31,3	31,3	31,3
I mm.	1	1	11,5	12	12	8	8	8	8
K mm.	16	16	29	34	34	54	54	54	54
L mm.	12	12	40,5	46	46	62	62	62	62
ØM mm.	26	26	35	40	40	65	65	65	65
ØP mm.	50 F05*	50 F05*	70 F07	102 F10	102 F10	125 F12 **	125 F12 **	140 F14	140 F14
ØQ mm.	36 F03*	36 F03*	50 F05	70 F07	70 F07	102 F10 **	102 F10 **	----	----
R x prof. depth mm.	M6x12*	M6x12*	M8x12	M10x16	M10x16	M12x20 **	M12x20 **	M16x25	M16x25
S x prof. depth mm.	M5x10*	M5x10*	M6x10	M8x8	M8x8	M10x20 **	M10x20 **	----	----
T mm.	80	80	98	135	135	160	160	160	160
U mm.	72	72	86	106	106	140	140	140	140
V mm.	26	26	26	26	26	----	----	----	----
Peso Kg.	2,7	2,7	4,5	8,5	9	20,5	21,5	22,5	22,5

* A richiesta é disponibile la flangia con foratura M5x10 su Ø42 F04
** A richiesta é disponibile la flangia con foratura M16x25 su Ø100 F14

Attuatore elettrico tipo rotativo AE ON-OFF - materiali -

MATERIALI
1	Corpo	Alluminio
2	Coperchio del riduttore	Alluminio
3	Indicatore di posizione	Vetro
4	Coperchio gruppo elettrico	Alluminio
5	Coperchio morsettiera	Alluminio
6	Pressacavi	Lega di zinco (AE 10 - AE 40: Nylon)
7	Attacco per leva	Acciaio
8	Albero femmina	Lega di zinco (AE 1500 - AE 2000: Acciaio)
9	Fermi di sicurezza	Acciaio inox
10	Protezione attacco per leva	NBR
11	Leva - Lever (non rappresentata)	Acciaio inox

CONFIGURAZIONI MASSIME DI FORNITURA PER ATTUATORI CON OPTIONAL
	AP(1-2-3)	AT1/AT2 AT5/AT6	ASH	ARI	ASC	AHW	AL2
AE 10 - AE 40 Tensione AC - DC	SI	SI(T1)	SI	NO	NO	NO	STD
AE 100 - AE 200 Tensione AC	SI	SI	SI	NO	SI	SI	STD
AE 100 - AE 200 Tensione AC	NO	SI	SI	SI	NO	SI	STD
AE 100 - AE 200 Tensione DC	SI	SI	SI	NO	NO	SI	STD
AE 400 ÷ AE 2000 Tensione AC	SI	SI	SI	NO	SI	NO	STD
AE 400 ÷ AE 2000 Tensione AC	SI	SI	SI	SI	NO	NO	STD
AM 20	NO	NO	NO	NO	NO	NO	NO
AM 50 ÷ AM 200	NO	SI	NO	NO	NO	SI	SI
AM 50 ÷ AM 200	NO	SI	SI	NO	NO	SI	NO
AM 400 ÷ AM 2000	NO	SI	SI	NO	NO	NO	SI

Legenda
SI = accessorio disponibile sul modello di attuatore
NO = accessorio non disponibile sul modello di attuatore
Nota: Tutti gli accessori devono necessariamente essere specificati in fase d’ordine.

SCHEMI ELETTRICI ED ESEMPI DI COLLEGAMENTO

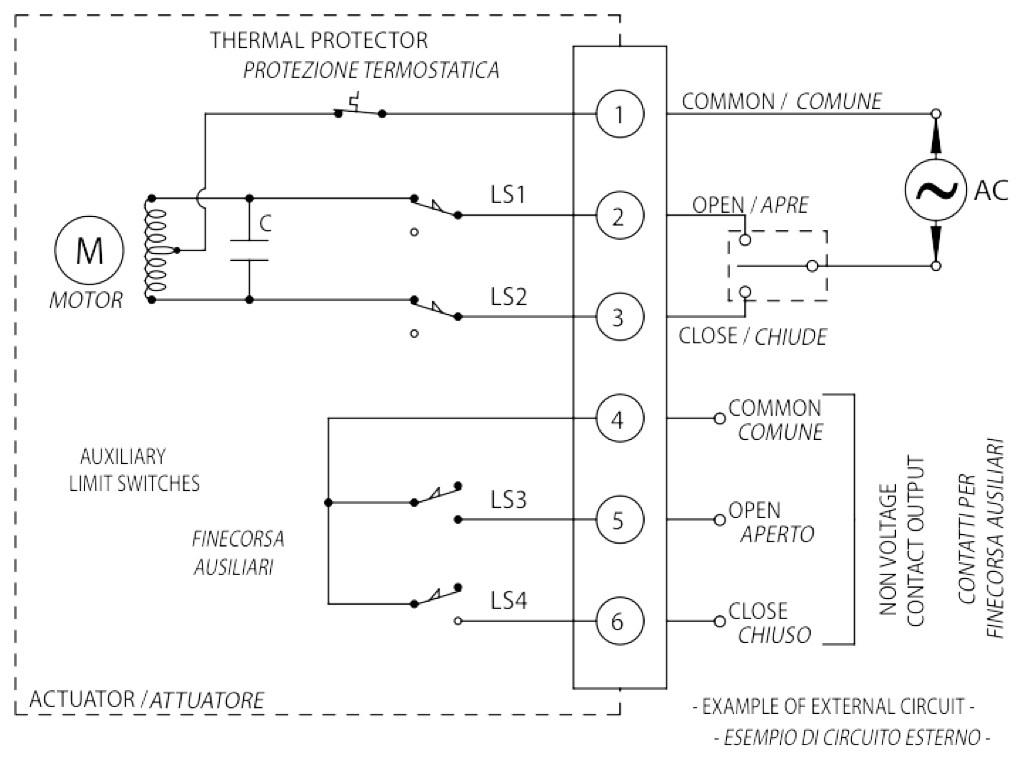

AE Vac

Attuatore elettrico ON-OFF modello AE
Esempio di circuito di collegamento in configurazione standard con alimentazione in tensione alternata.

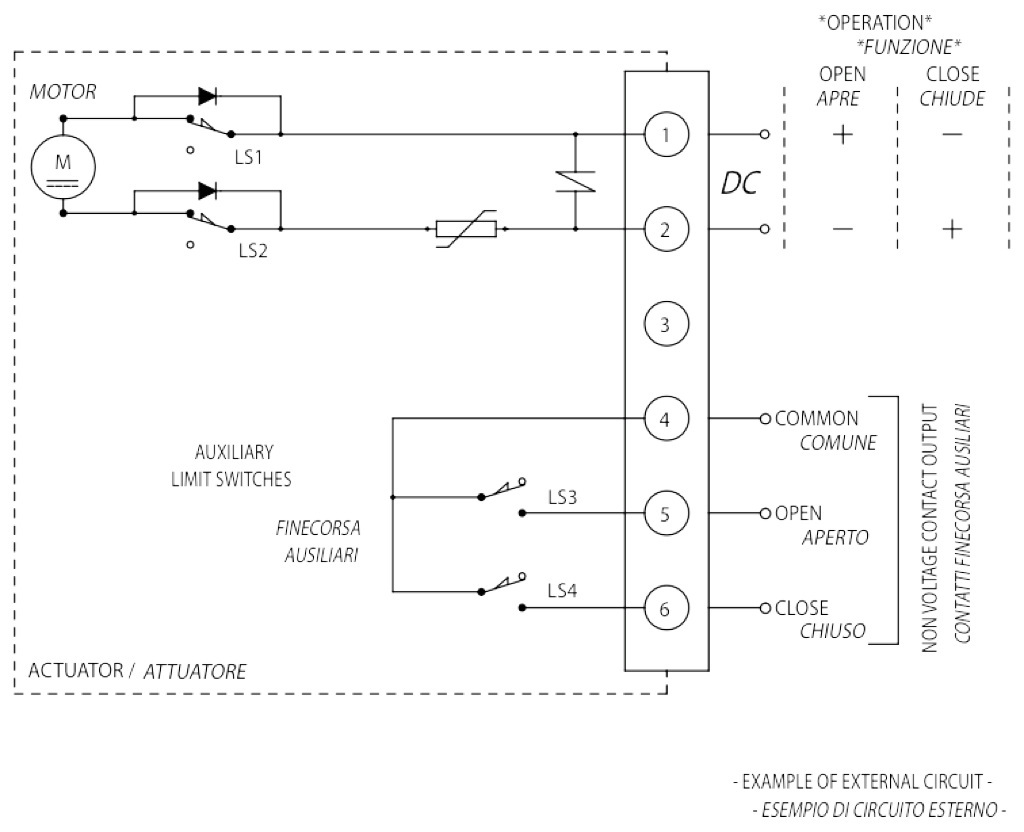

AE Vdc

Attuatore elettrico ON-OFF modello AE
Esempio di circuito di collegamento in configurazione standard con alimentazione in tensione continua.

ACCESSORI DISPONIBILI PER ATTUATORI ELETTRICI E RELATIVO IDENTIFICATORE
DESCRIZIONE	CONFIGURATORE
2 finecorsa ausiliari	AL2
Potenziometro 135 ohm	AP1
Potenziometro 500 ohm	AP2
Potenziometro 1000 ohm	AP3
Convertitore R/I 4÷20 mA	ARI
Controllo della velocità	ASC
Limitatore di coppia in chiusura	AT1 - (AT5 AE600÷2000 AM 500÷2000)
Limitatore di coppia in chiusura ed apertura	AT2 - (AT6 AE600÷2000 AM 500÷2000)
Resistenza anticondensa	ASH
Volantino per azionamento manuale	AHW
