DATI TECNICI

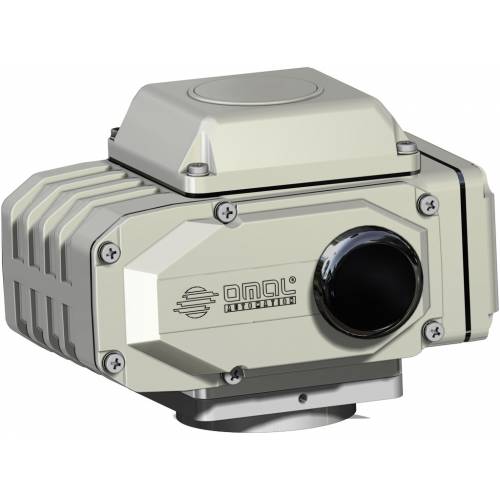

Attuatore MODULANTE a controllo elettronico.
Angolo di lavoro 90° (100° Max.).
Coppia massima da 20 a 1960 Nm. (vedi tabella)
Tensione di alimentazione 230 Vac (±10%) 50/60 Hz 1Ph
Segnale di comando 4~20 mA (o 1~5 Vdc).
Segnale di uscita 4~20 mA (1~5 Vdc per AM 20).
Risoluzione 1/250 (regolabile 1/200 ~ 1/400).
Regolazione zero/span.
Selettore di funzione diretta/inversa.
Selettore di modalità in mancanza di segnale OPEN - CLOSE - STOP
Resistenza di isolamento 100 MΩ / 500 Vdc
Isolamento a tensione 1500 Vac / 1 minuto.
Motore con isolamento in classe E.
Temperatura di esercizio da -25 °C a +55 °C (in caso di utilizzo con temperature
minori di 0°C si consiglia di richiedere la resistenza anticondensa).
Grado di protezione secondo norma NEMA 4,4X (IP65)
Attacchi per valvola normalizzati da F03 a F14 ISO 5211.
Protezione termostatica auto-reset interna al motore.
Finecorsa aperto/chiuso con camme regolabili su tutta la corsa.
Finecorsa meccanici di sicurezza regolabili.
Indicatore visivo di posizione graduato.
Leva per azionamento manuale in dotazione.
Collegamenti elettrici con morsetti a vite.
Bloccaggio cavi di alimentazione tramite pressacavi.
Rumorosità massima durante il funzionamento <70 dB(A).
OPTIONAL (DA VERIFICARE IN FASE D'ORDINE)
Tensioni di alimentazione 115 Vac - 24 Vac. (*)
Segnale di comando 4~12 mA (1~3 Vdc) - 12~20 mA (3~5 Vdc).
Finecorsa ausiliari.
Limitatori di coppia.
Resistenza anticondensa.
Giunto di accoppiamento.
Volantino a disinnesto per azionamento manuale. (**)
* solo AM 50-AM 100
** solo AM 50-AM 100-AM 200
SCHEDA TECNICA | |||||||||
| MODELLO | AM 20 | AM 50 | AM 100 | AM 200 | AM 400 | AM 500 | AM 1000 | AM 1500 | AM 2000 |
| Coppia Nm | 20 | 49 | 98 | 196 | 390 | 490 | 980 | 1470 | 1960 |
| Tempo di manovra (50 Hz) sec. | 15 | 15 | 30 | 15 | 30 | 15 | 30 | 45 | 60 |
| Tempo di manovra (60 Hz) sec. | 12,5 | 12,5 | 25 | 12,5 | 25 | 12,5 | 25 | 38 | 50 |
| Assorbimento 230Vac 50/60Hz A | 0,4/0,5 | 0,35/0,4 | 0,35/0,4 | 0,9/1 | 0,9/1 | 1,3/1,4 | 1,3/1,4 | 1,3/1,4 | 1,3/1,4 |
| Assorbimento 115Vac 50/60Hz A | 0,8/0,9 | 0,6/0,7 | 0,6/0,7 | 1,9/2 | 1,9/2 | 2,5/2,6 | 2,5/2,6 | 2,5/2,6 | 2,5/2,6 |
| Assorbimento 24Vac 50/60Hz A | ---- | 1,7/1,8 | 1,7/1,8 | ---- | ---- | ---- | ---- | ---- | ---- |

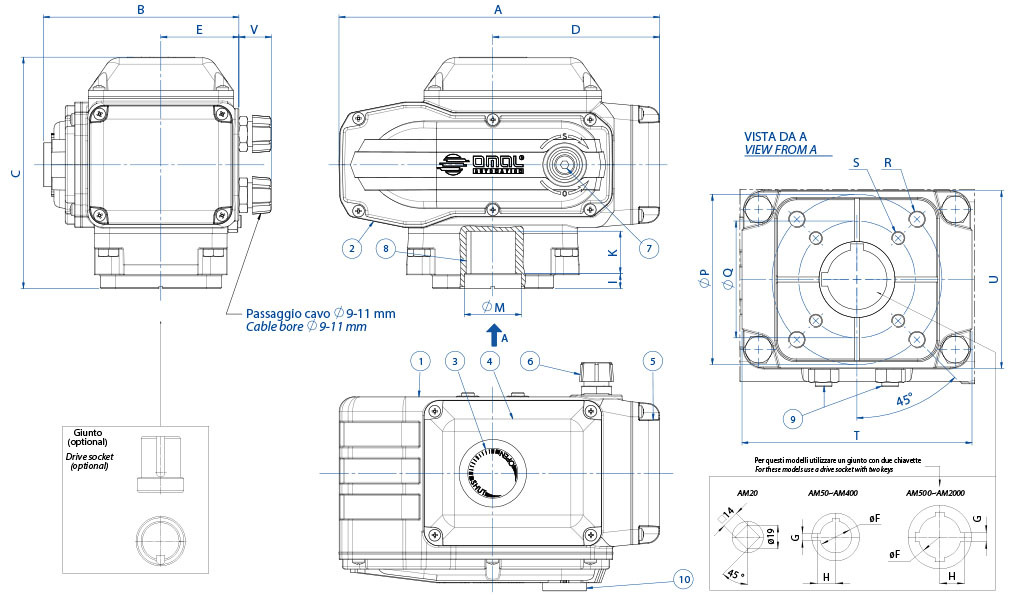

DIMENSIONI | |||||||||
| MODELLO | AM 20 | AM 50 | AM 100 | AM 200 | AM 400 | AM 500 | AM 1000 | AM 1500 | AM 2000 |
| A mm. | 165,8 | 207,5 | 207,5 | 256,5 | 256,5 | 381 | 381 | 381 | 381 |
| B mm. | 114,5 | 122,5 | 122,5 | 156,5 | 156,5 | 242 | 242 | 253,5 | 253,5 |
| C mm. | 119,5 | 163,5 | 163,5 | 185 | 185 | 234 | 234 | 234 | 234 |
| D mm. | 83,3 | 110 | 110 | 133,5 | 133,5 | 199,5 | 199,5 | 199,5 | 199,5 |
| E mm. | 51 | 54,5 | 54,5 | 62,5 | 62,5 | 105 | 105 | 105 | 105 |
| ØF mm. | ---- | 28 | 28 | 36 | 36 | 56 | 56 | 56 | 56 |
| G mm. | ---- | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 10 |
| H mm. | ---- | 16,5 | 16,5 | 21,3 | 21,3 | 31,3 | 31,3 | 31,3 | 31,3 |
| I mm. | 1 | 11,5 | 11,5 | 12 | 12 | 8 | 8 | 8 | 8 |
| K mm. | 16 | 29 | 29 | 34 | 34 | 54 | 54 | 54 | 54 |
| L mm. | 12 | 40,5 | 40,5 | 46 | 46 | 62 | 62 | 62 | 62 |
| ØM mm. | 26 | 35 | 35 | 40 | 40 | 65 | 65 | 65 | 65 |
| ØP mm. | 50-F05 | 70-F07 | 70-F07 | 102-F10 | 102-F10 | 125-F12* | 125-F12* | 140-F14 | 140-F14 |
| ØQ mm. | 36-F03 | 50-F05 | 50-F05 | 70-F07 | 70-F07 | 102-F10* | 102-F10* | ---- | ---- |
| R x prof. depth mm. | M6x12 | M8x12 | M8x12 | M10x16 | M10x16 | M12x20* | M12x20* | M16x25 | M16x25 |
| S x prof. depth mm. | M5x10 | M6x10 | M6x10 | M8x13 | M8x13 | M10x20* | M10x20* | ---- | ---- |
| T mm. | 80 | 98 | 98 | 135 | 135 | 160 | 160 | 160 | 160 |
| U mm. | 72 | 86 | 86 | 106 | 106 | 140 | 140 | 140 | 140 |
| V mm. | 40 | 44 | 44 | 44 | 44 | ---- | ---- | ---- | ---- |
| Peso Kg. | 3,1 | 4,5 | 4,5 | 8,7 | 8,7 | 22,8 | 22,8 | 22,8 | 22,8 |
MATERIALI | ||
| 1 | Corpo | Alluminio |
| 2 | Coperchio del riduttore | Alluminio |
| 3 | Indicatore di posizione | Vetro |
| 4 | Coperchio gruppo elettrico | Alluminio |
| 5 | Coperchio morsettiera | Alluminio |
| 6 | Pressacavi | Lega di zinco |
| 7 | Attacco per leva | Acciaio |
| 8 | Albero femmina | Lega di zinco (AM 1500-AM 2000:Acciaio) |
| 9 | Fermi di sicurezza | Acciaio inox |
| 10 | Protezione attacco per leva | NBR |
| 11 | Leva (non rappresentata) | Acciaio inox |
| CONFIGURAZIONI MASSIME DI FORNITURA PER ATTUATORI CON OPTIONAL | |||||||
| AP(1-2-3) | AT1/AT2 AT5/AT6 | ASH | ARI | ASC | AHW | AL2 | |
| AE 10 - AE 40 Tensione AC - DC | SI | SI(T1) | SI | NO | NO | NO | STD |
| AE 100 - AE 200 Tensione AC | SI | SI | SI | NO | SI | SI | STD |
| AE 100 - AE 200 Tensione AC | NO | SI | SI | SI | NO | SI | STD |
| AE 100 - AE 200 Tensione DC | SI | SI | SI | NO | NO | SI | STD |
| AE 400 ÷ AE 2000 Tensione AC | SI | SI | SI | NO | SI | NO | STD |
| AE 400 ÷ AE 2000 Tensione AC | SI | SI | SI | SI | NO | NO | STD |
| AM 20 | NO | NO | NO | NO | NO | NO | NO |
| AM 50 ÷ AM 200 | NO | SI | NO | NO | NO | SI | SI |
| AM 50 ÷ AM 200 | NO | SI | SI | NO | NO | SI | NO |
| AM 400 ÷ AM 2000 | NO | SI | SI | NO | NO | NO | SI |
AM Vac
Attuatore elettrico Modulante modello AM

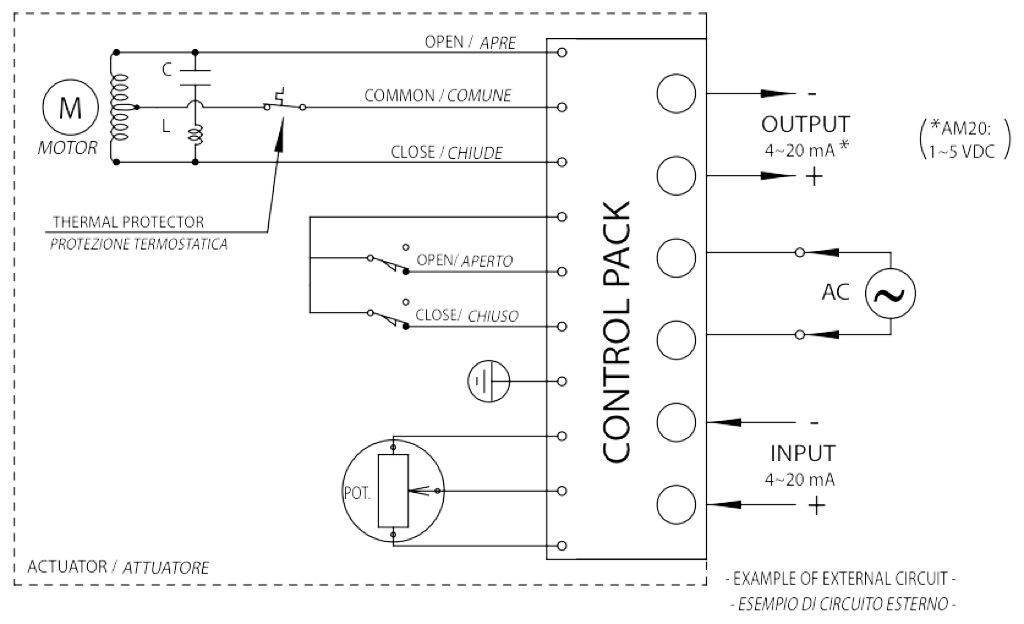

Esempio di circuito di collegamento in configurazione standard con alimentazione in tensione alternata.
| ACCESSORI DISPONIBILI PER ATTUATORI ELETTRICI E RELATIVO IDENTIFICATORE | |
| DESCRIZIONE | CONFIGURATORE |
| 2 finecorsa ausiliari | AL2 |
| Potenziometro 135 ohm | AP1 |
| Potenziometro 500 ohm | AP2 |
| Potenziometro 1000 ohm | AP3 |
| Convertitore R/I 4÷20 mA | ARI |
| Controllo della velocità | ASC |
| Limitatore di coppia in chiusura | AT1 - (AT5 AE600÷2000 AM 500÷2000) |
| Limitatore di coppia in chiusura ed apertura | AT2 - (AT6 AE600÷2000 AM 500÷2000) |
| Resistenza anticondensa | ASH |
| Volantino per azionamento manuale | AHW |
