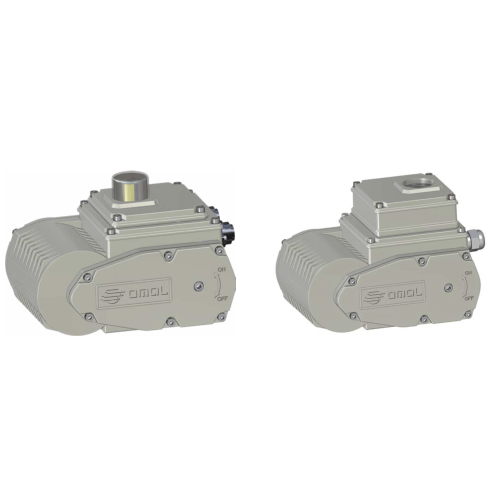

DATI TECNICI Angolo di lavoro nominale: 90° regolabile tra 20° e 95° Tipo di regolazione: continua mediante camme autofrenate e finecorsa elettromeccanici. Coppia di lavoro nominale: da 35 a 240 Nm. Tempo di manovra (0° - 90°): vedi diagramma. Servizio: S3 ED 50% secondo CEI 60034. Rispondenza alle norme: Direttiva bassa tensione 2014/35/UE; Direttiva compatibilità elettromagnetica 2014/30/CE. Grado di protezione: IP67 secondo EN60529. Temperatura ambiente di lavoro: -25° +60° C. Temperatura limite di stoccaggio: -40° +90°C. Protezione termostatica autoreset interna al motore. Avvolgimento motore con isolamento in classe F (155°). Rotore supportato su cuscinetti a sfera. Attacco per azionamento manuale di emergenza (chiave esagonale in dotazione) Indicatore visivo esterno a semaforo con zona superiore graduata Resistenza anticondensa di serie. Collegamenti elettrici tramite connettori IP67, disponibili a richiesta con cavo precablato. 2 finecorsa elettromeccanici SPDT per indicazione ausiliaria con camme regolabili su tutta la corsa. Rumorosità massima durante il funzionamento <70 dB (A). Tensione di alimentazione: 230 Vac ±10%, 50/60 Hz monofase; 115 Vac ±10%, 50/60 Hz monofase; 24 V ac/dc ±10%; 24 V dc ±5%.
COPPIE
MODELLO
EA0035
EA0070
EA0130
EA0240
Coppia nominale di lavoro
Nm
35
70
130
240
Coppia max. per transitori
Nm
45
85
160
280

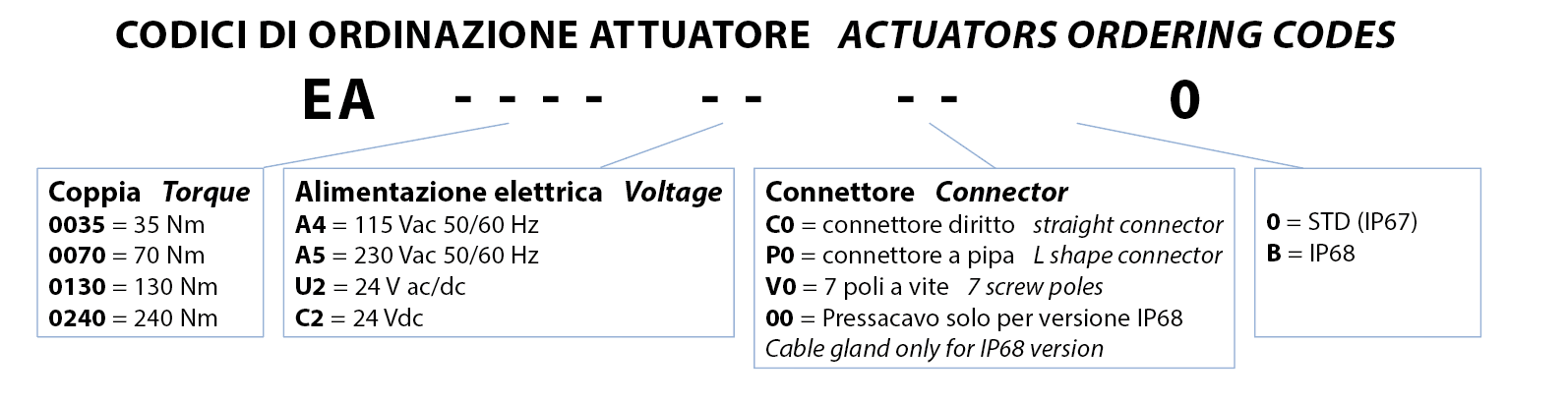

CODICI DI ORDINAZIONE ATTUATORE

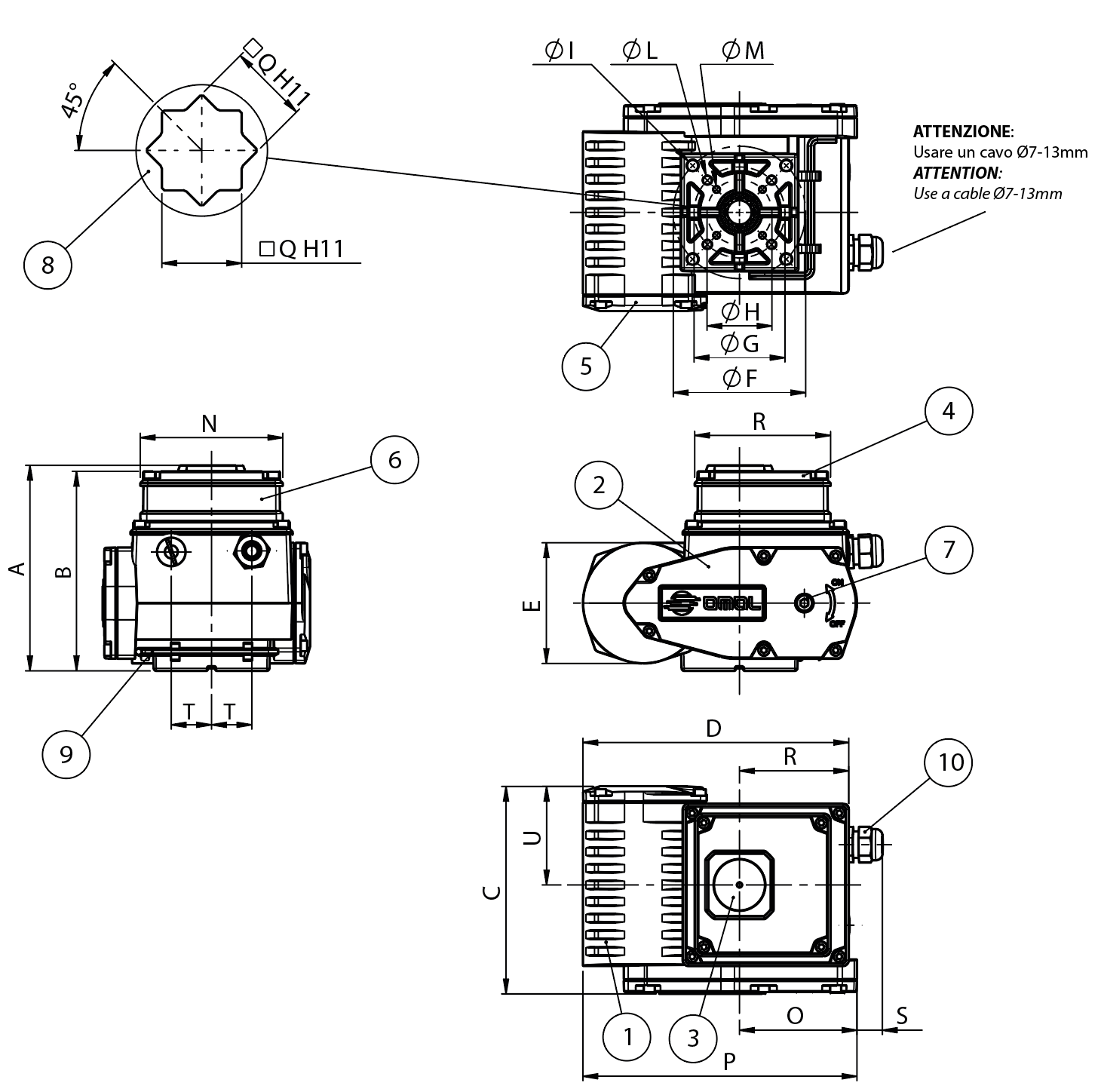

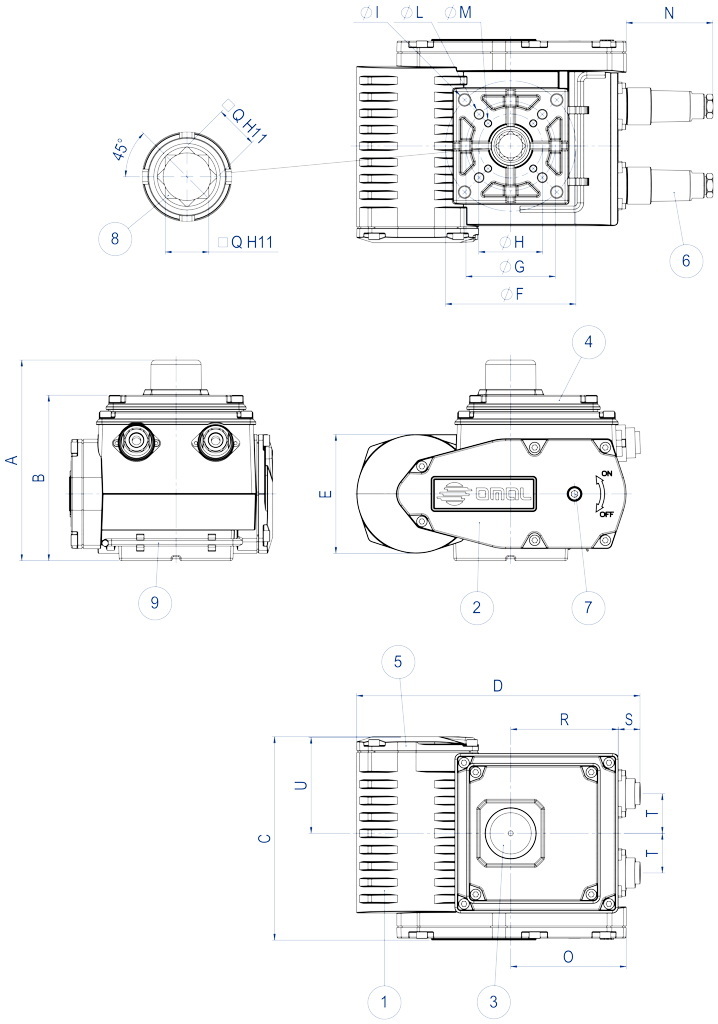

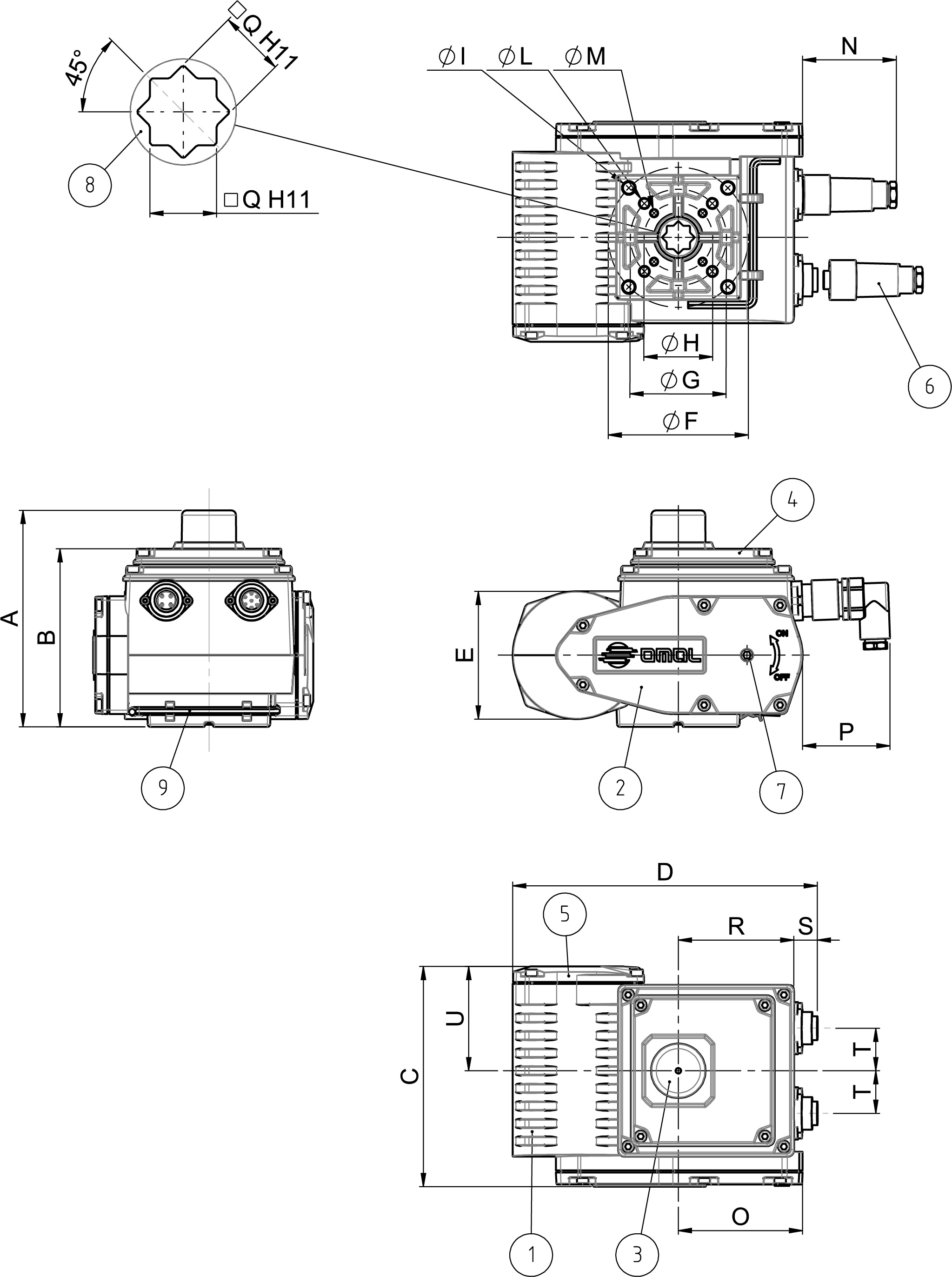

DIMENSIONI
A
B
C
D
E
øF
øG
øH
øI
øL
øM
N
O
P
☐Q
R
S
T
U
Kg
EA0035
137
109
132
190
84
70
50
36
M8x14
M6x11
M5x9
70
74
59
14
69
18
26
67,5
3,6
EA0070
137
109
136
190
84
70
50
- -
M8x14
M6x11
- -
70
74
59
14
69
18
26
67,5
3,8
EA0130
157,5
129,5
160
221,5
93
102
70
50
M10x17
M8x15
M6x11
67,5
90,5
57
17
84
17
31
76
7,2
EA0240
157,5
129,5
163,5
221,5
93
102
70
- -
M10x17
M8x15
- -
67,5
90,5
57
22
84
17
31
76
7,5
MATERIALI
1
Corpo
Alluminio
2
Coperchio del riduttore
Alluminio
3
Indicatore di posizione
PMMA
4
Coperchio gruppo elettrico
Alluminio
5
Coperchio morsettiera
Alluminio
6
Connettore
PA6 / PBT
7
Attacco per leva
Acciaio
8
Albero femmina
Acciaio inox
9
Leva
Acciaio inox

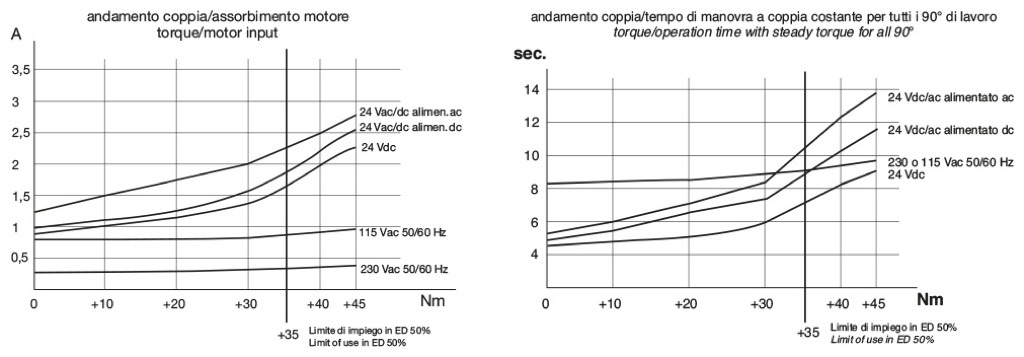

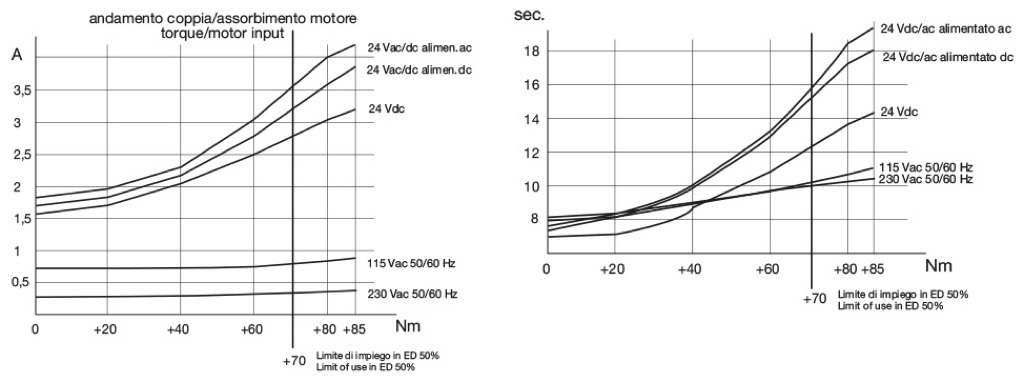

DIAGRAMMI DI FUNZIONAMENTO EA0035
DIAGRAMMI DI FUNZIONAMENTO EA0070

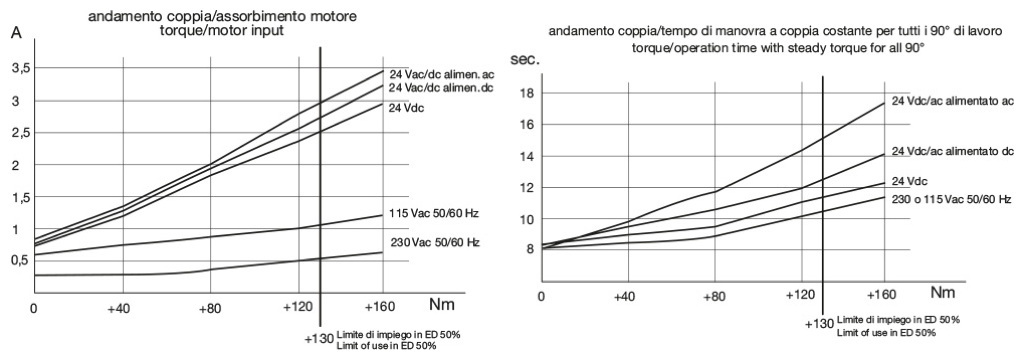

DIAGRAMMI DI FUNZIONAMENTO EA0130

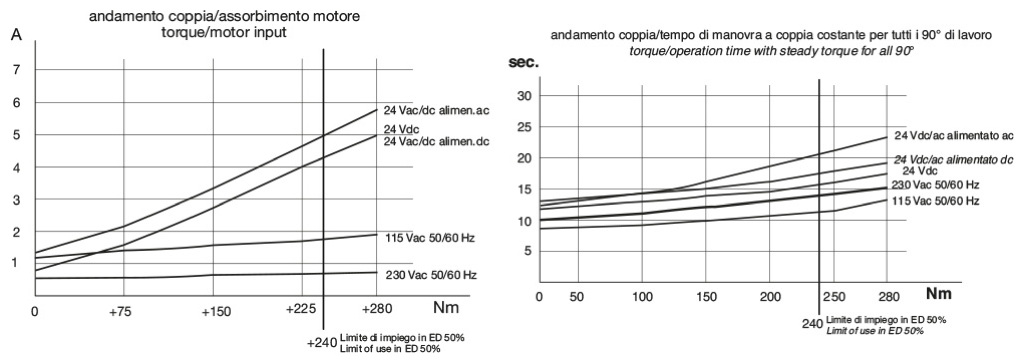

DIAGRAMMI DI FUNZIONAMENTO EA0240

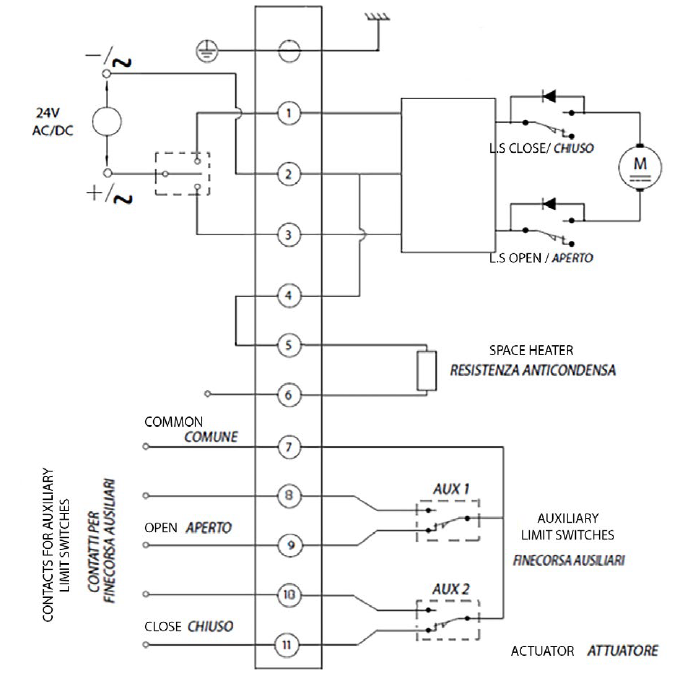

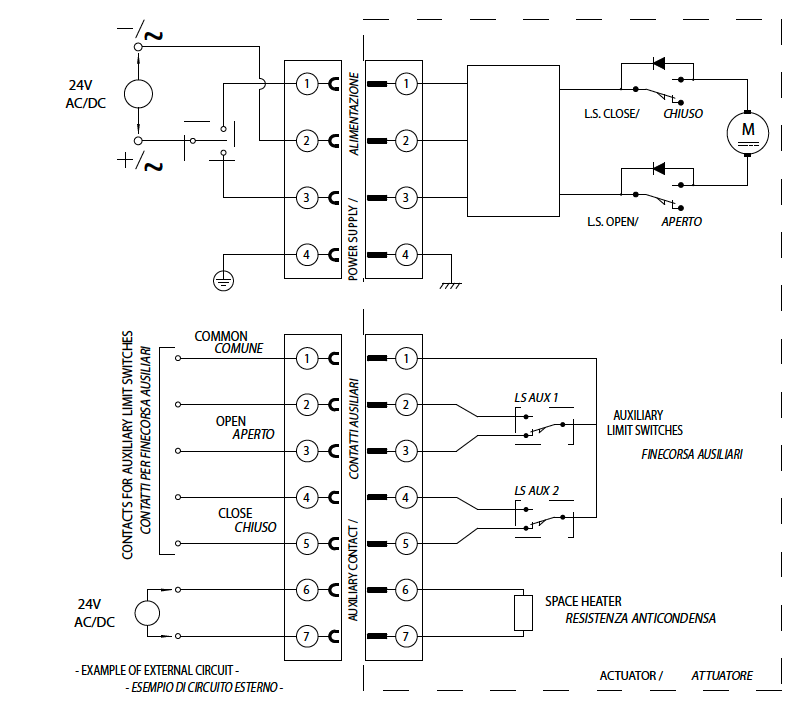

SCHEMA ELETTRICO DI COLLEGAMENTO PER ALIMENTAZIONE 24 Vac/dc - 24 Vdc

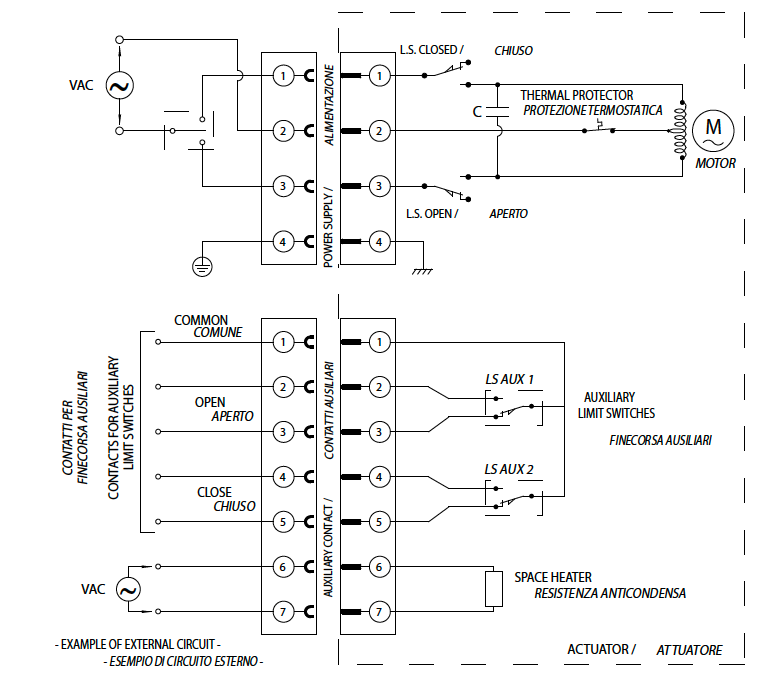

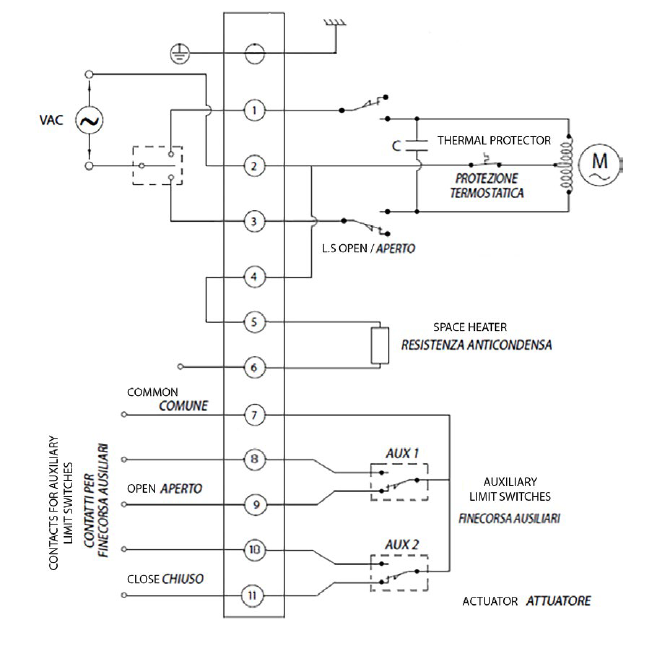

SCHEMA ELETTRICO DI COLLEGAMENTO PER ALIMENTAZIONE 115 - 230 Vac
