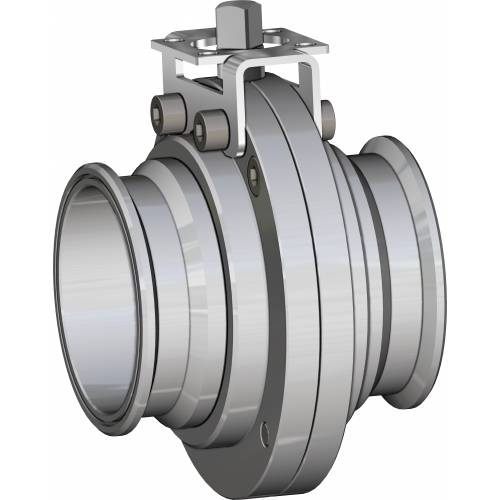

Valvola a farfalla Item 494

Valvola a farfalla Item 494

ITEM 494
Valvola a farfalla 2 vie clamp

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto

ESECUZIONI STANDARD:
- Valvola interamente costruita in acciaio inox 304 (serie 490-492-493) e in 316L (serie 494).
- La valvola si presta ad utilizzi che richiedono condizioni igieniche particolari.
- Temperatura di utilizzo: da 0°C a + 150°C
- Pressione di utilizzo: PN 6
- Fluido intercettato: per usi alimentari.
- Attacchi:

  • filettati gas a norma DIN/ISO 228/1;
  • filettati alimentare a norma DIN 11851;
  • da saldare di testa a norma DIN 11850-1;
  • Clamp BS 4825 (DIN 32676 serie C)
- Trattamento esterno: lucidata.

ESECUZIONI A RICHIESTA:

- Filettata SMS 1146
- Filettata MACON
- Clamp DIN 32676 serie A
- Clamp ISO 2852
- Per altre applicazioni consultare il nostro ufficio commerciale

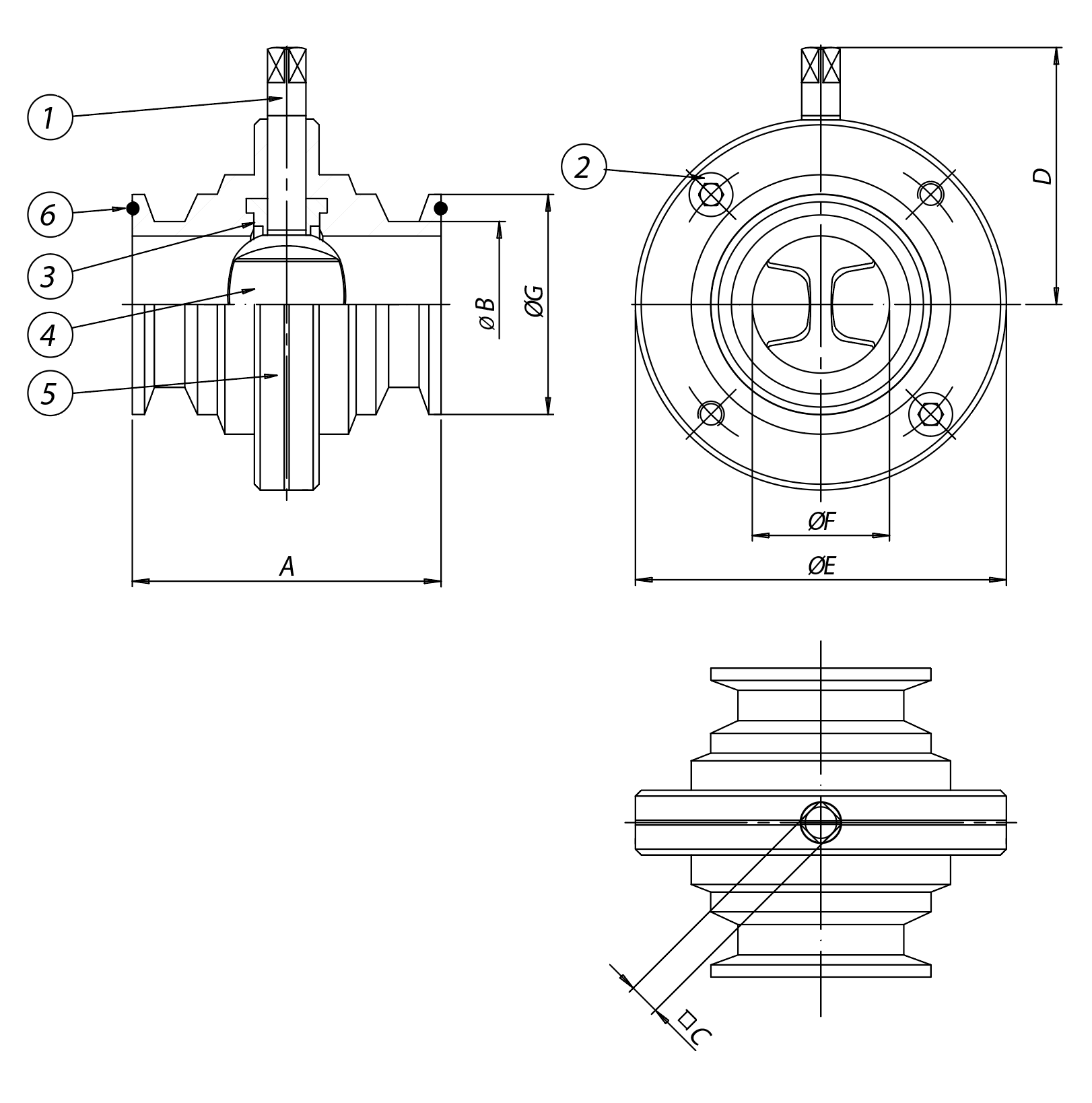

ITEM 494 CLAMP BS 4825 (DIN 32676 C serie)

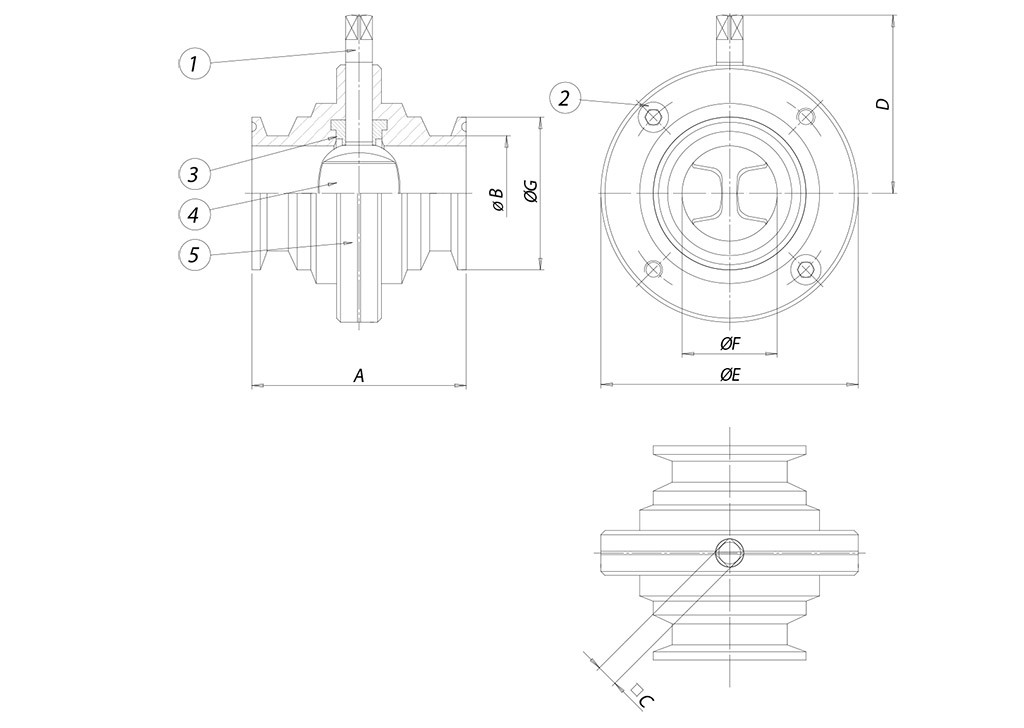

DIMENSIONI
CLAMP MISURA [inch]
A
ØB
C
D
øE
øF
øG
1"
68
25,4
9
58
79
22,1
50,4
1"1/2
76
38,1
9
63
85
34,8
50,4
2"
80
50,8
9
71
105
47,5
64
2"1/2
82
63,5
9
76
113
60,2
77,4
3"
82
76,1
9
81
125
72,8
90,9
4"
88
101,6
11
100
157
97,6
118,8

CLAMP BS 4825 (DIN 32676 C serie)

MATERIALI
1
Stelo
316L S.S.
1.4401
UNI X5CrNiMo 17 12
2
Viti di bloccaggio
316L S.S.
1.4401
UNI X5CrNiMo 17 12
3*
Guarnizioni di tenuta interne
Silicone


4
Lente
CF3M
1.4401
UNI X5CrNiMo 17 12
5
Semicorpi
316L S.S.
1.4401
UNI X5CrNiMo 17 12
* Particolari del kit di ricambio  KGBV72...

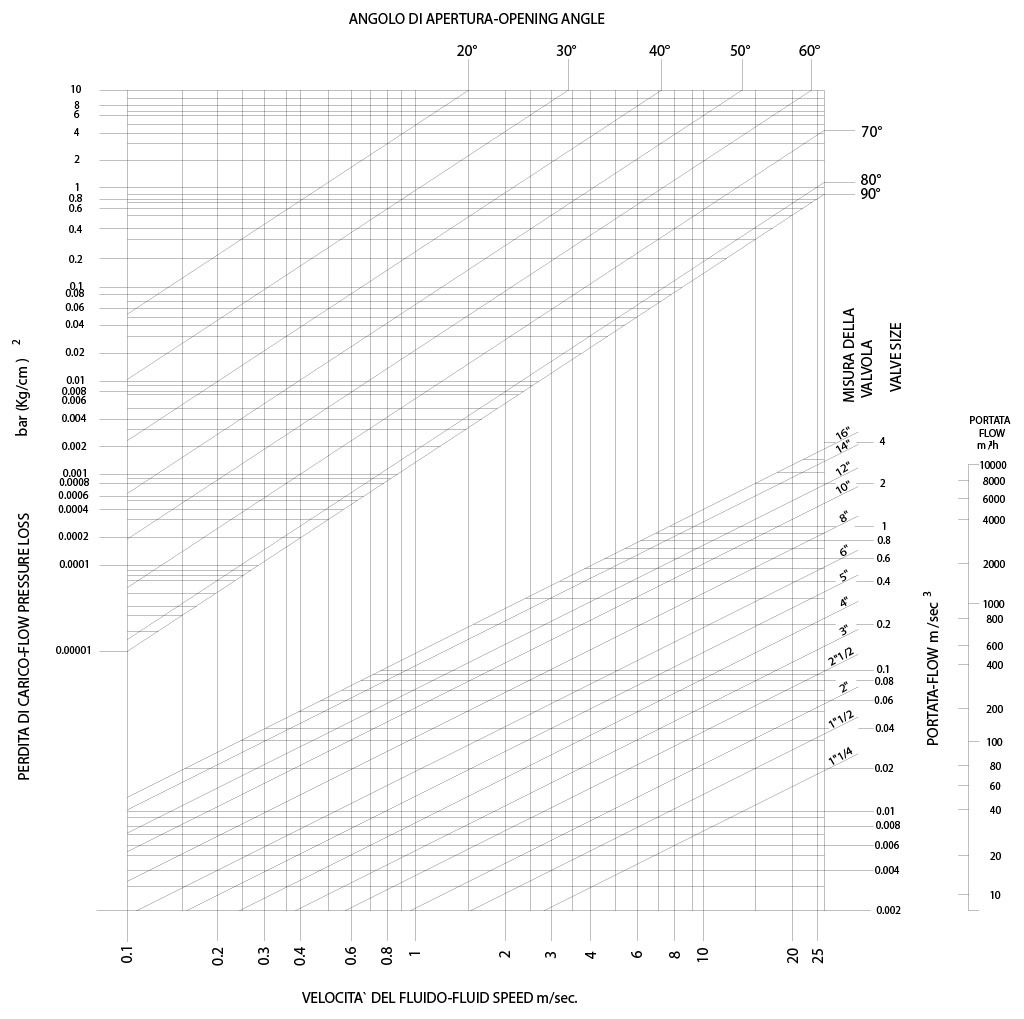

COPPIE DI SPUNTO in Nm
MISURA
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 6 bar
7
9
15
18
29
43
65


I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4.
Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio tecnico.
