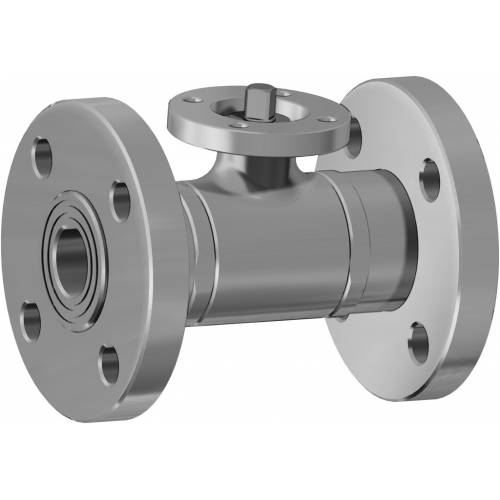

Valvola a sfera in acciaio inox Item 406

Valvola a sfera in acciaio inox Item 406

Valvola a sfera in acciaio inox due vie flangiata passaggio integrale

CONFIGURA AZIONAMENTO
RICHIEDI INFORMAZIONI
STAMPA PAGINA
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto

CARATTERISTICHE GENERALI:
• La valvola é costruita in 316L acciaio inox.
• Norme per flange d’attacco: EN 1092-1; dimensione faccia-faccia DIN 3202-F4; flange filettate girevoli UNI PN 16.
• Temperatura di utilizzo: da -20°C a +150°C
• Pressione di utilizzo: vedi tabella.
• Fluido intercettato: per usi alimentari.
• Testa della valvola a norma ISO 5211
• La versione con leva non ha la testa della valvola a norma ISO 5211 e non è possibile montare alcun tipo di attuatore.

ESECUZIONI SPECIALI A RICHIESTA:
• Flange in acciaio zincato.
• Flange ASME B16.5 classe 150,300.
• Guarnizioni di tenuta in: PTFE caricato vetro; PTFE caricato carbografite; Polietilene ad alta densità.
• Per altre applicazioni contattare il nostro ufficio commerciale.

CERTIFICAZIONI:
• Versione ATEX in conformità alla Direttiva Europea 2014/34/UE
• Certificato ATEX a richiesta

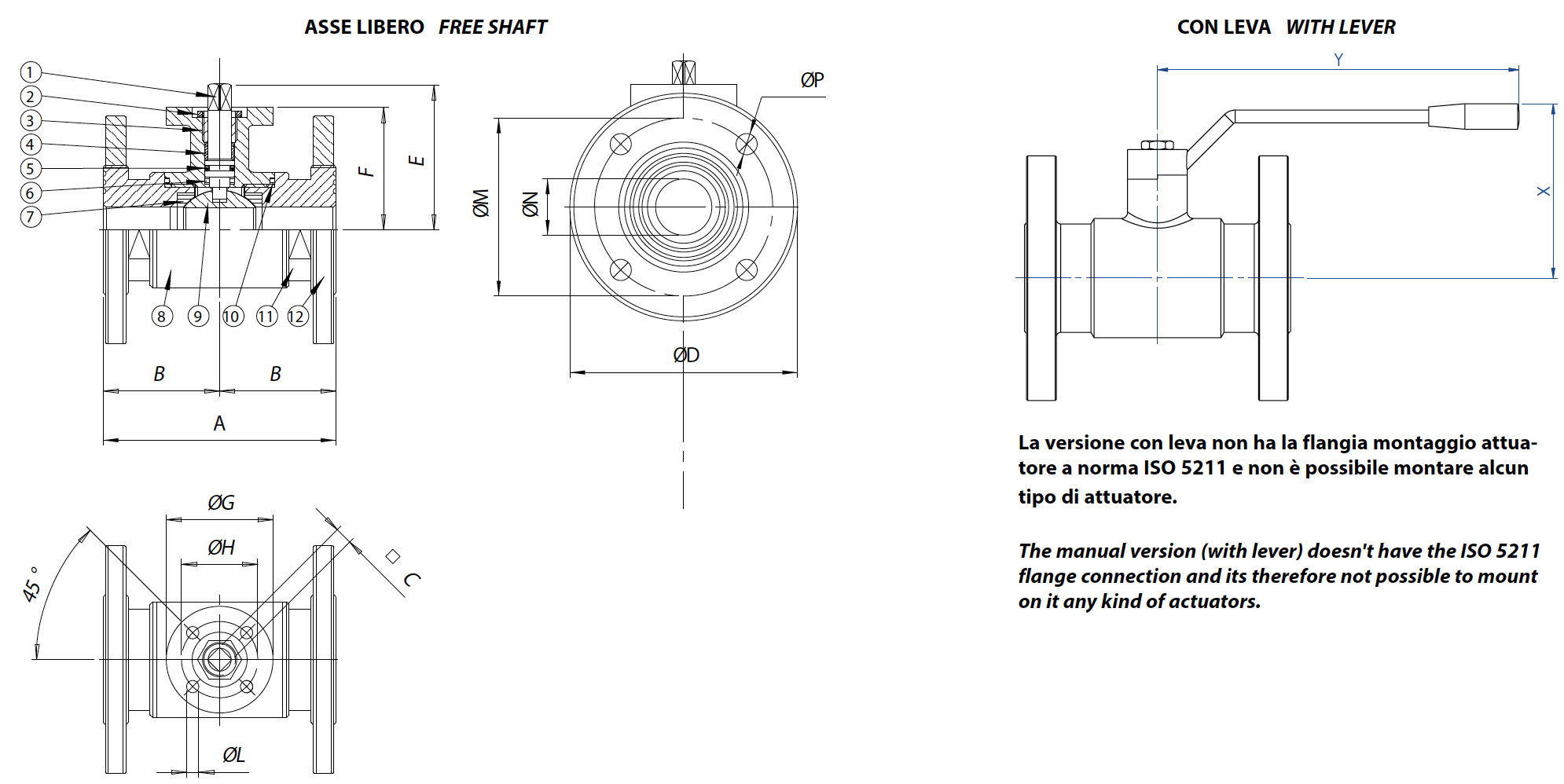

DIMENSIONI
MISURA
A
B
□C
øD
E
F
øG
øH
øL
øM
øN
n°xøP
DN [mm]
[inch]
DN 10
3/8"
110
55
6
90
47
39
46
36
6
60
10
4x14
DN 15
1/2"
115
57,5
6
95
49,5
41,5
46
36
6
65
15
4x14
DN 20
3/4"
120
60
6
105
53
45
46
36
6
75
20
4X14
DN 25
1"
125
62,5
9
115
64,5
51,5
65
50
7
85
25
4X14
DN 32
1" 1/4
130
65
9
140
69,5
56,5
65
50
7
100
32
4X18
DN 40
1" 1/2
140
70
14
150
89
76
65
50
7
110
40
4X18
DN 50
2"
150
75
14
165
97
84
65
50
7
125
50
4X18
DN 65
2" 1/2
170
85
17
185
109,5
94,5
90
70
9
145
65
4X18
DN 80
3"
180
90
17
200
121
106
90
70
9
160
80
8X18
DN 100
4"
190
95
17
220
138
120
125
102
11
180
100
8X18

MATERIALI
1
Stelo
316L S.S.
1.4401
UNI X5CrNiMo 17 12
2
Dado di bloccaggio
303 S.S.


3
Anello premiguarnizione
304L S.S. (303 S.S.)


4*
Anello di tenuta superiore
P.T.F.E.


5*
O-ring di tenuta perno
FKM


6*
Dischetto di tenuta perno
P.T.F.E.


7*
Guarnizioni di tenuta laterale
P.T.F.E.


8
Corpo
316L S.S.
1.4401
UNI X5CrNiMo 17 12
9
Sfera
316L S.S.
1.4401
UNI X5CrNiMo 17 12
10*
Guarnizioni di tenuta manicotti
P.T.F.E.


11
Manicotto femmina
316L S.S.
1.4401
UNI X5CrNiMo 17 12
12
Flangia
316L S.S.
1.4401
UNI X5CrNiMo 17 12
* Particolari del kit di ricambio KGBV75...

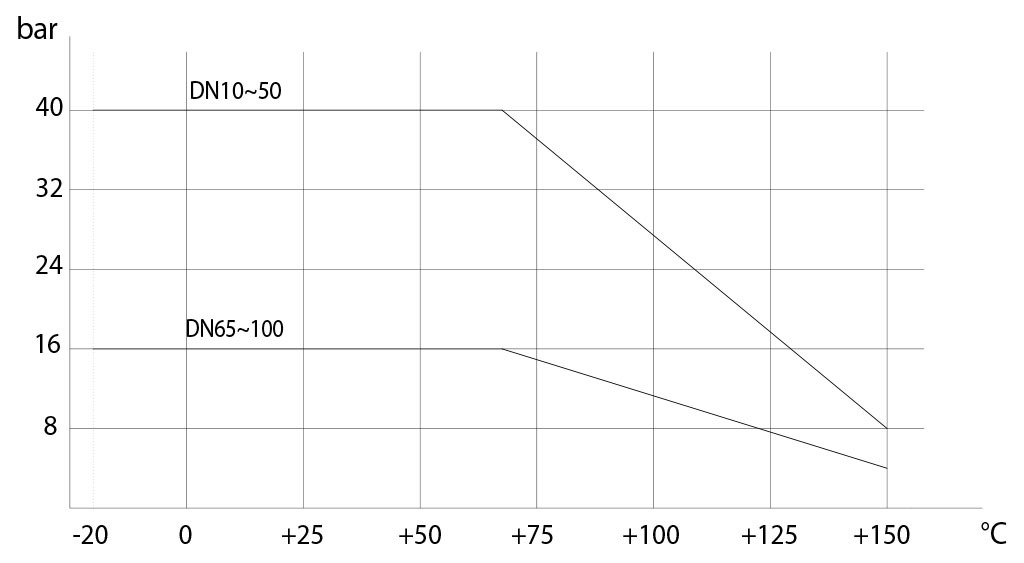

Diagramma pressione/temperatura

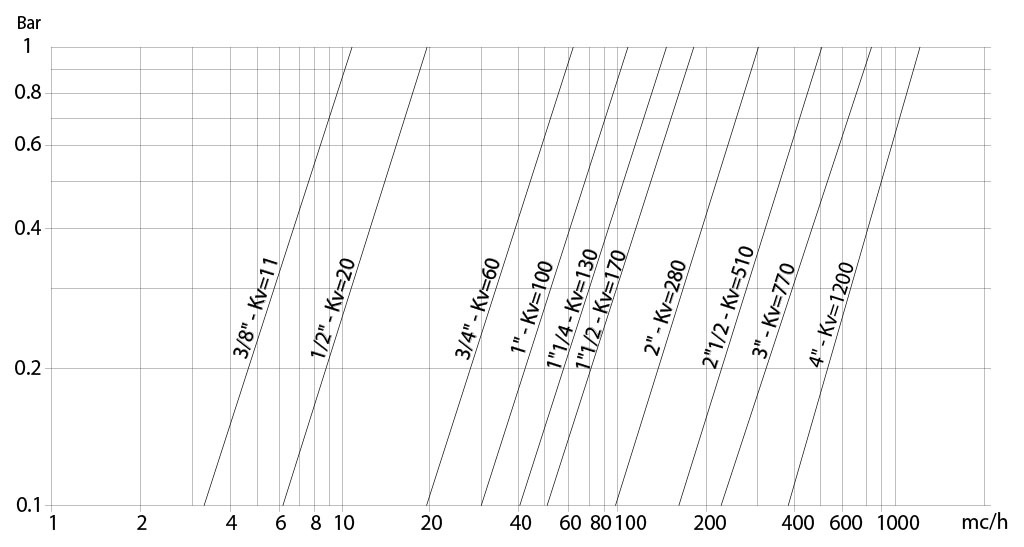

Portata/perdita di carico e coefficiente nominale Kv

Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.

COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
"DN 20 3/4
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar







70
112
166
PN 40 bar
6
8
11
16
22
30
42





I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4.
Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.
