CARATTERISTICHE GENERALI: • Estremità: filettate ISO 7/1Rp o NPT. • Temperatura di utilizzo: da -20°C a +150°C. • Fluido intercettato: Aria, acqua, gas, prodotti petroliferi e petrolchimici, fluidi aggressivi. • Foratura piano montaggio attuatore: ISO 5211. • Antistatic device.
CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE. • Certificato ATEX a richiesta. • Conforme alla Direttiva Europea 2014/68/UE PED.

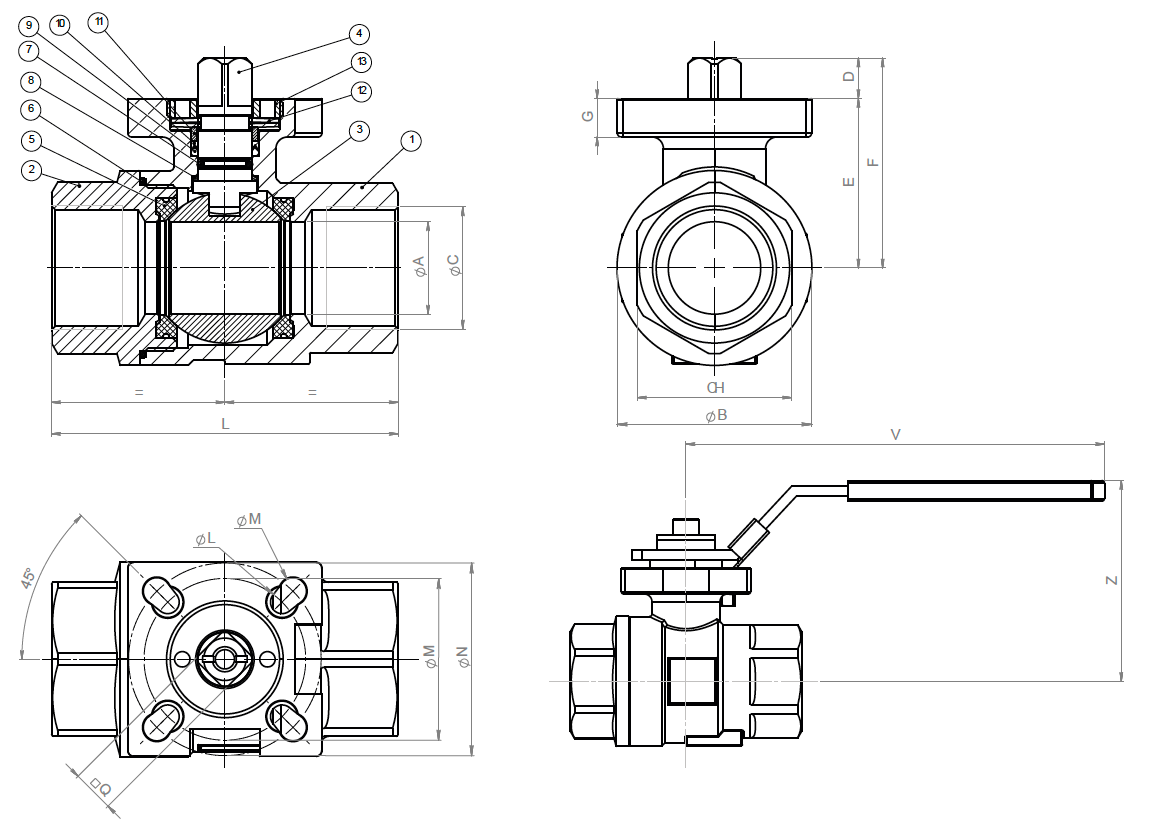

DIMENSIONI
MISURA
L
ØA
ØB
ØC
D
E
F
G
ØH
ØI
ISO 5211
ØM
ØN
□Q
CH
Peso kg*
DN [mm]
[inch]
DN 10
3/8"
60
10
34,2
3/8"
7
38
45
9
6
6
F03/04
42
36
9
22
0,4
DN 15
1/2"
75
15
34,2
1/2"
7
38
45
9
6
6
F03/04
42
36
9
26
0,4
DN 20
3/4"
80
20
44,6
3/4"
9
41,5
50,5
9
6
6
F03/04
42
36
9
33
0,6
DN 25
1"
90
24
50,6
1"
10,5
44
54,5
10
6
7
F04/05
50
42
11
40
0,9
DN 32
1" 1/4
110
31
62,3
1" 1/4
10,5
50
60,5
10
6
7
F04/05
50
42
11
49
1,3
DN 40
1" 1/2
120
39
75
1" 1/2
11
60
71
13
7
9
F05/07
70
50
11
56
2,2
DN 50
2"
140
48
90,1
2"
14
67
81
13
7
9
F05/07
70
50
14
64
3,3
* Asse libero

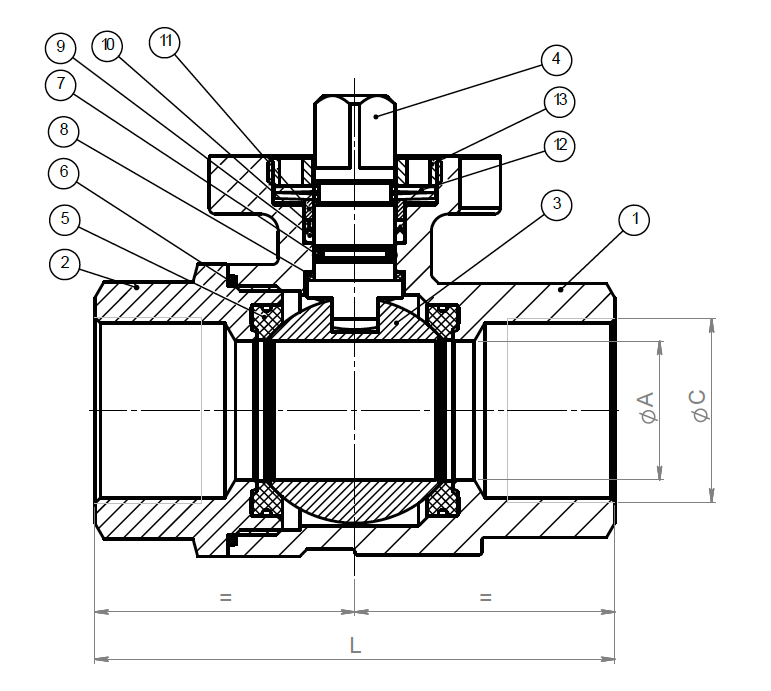

MATERIALI
1
Corpo
A351 CF8M / 1.4408
2
Manicotto
A351 CF8M / 1.4408
3
Sfera
DN ≤ 25 A182 tp.316, DN ≥ 32 A351 CF8M / 1.4408
4
Stelo
A276 tp.316
5
Seggio
PTFE + 15% GLASS FILLED
6
Guarnizione statica
PTFE + 15% GLASS FILLED
7
O-ring
FKM
8
Guarnizione corpo manicotto
PTFE
9
Pacco a V inferiore
PTFE
10
Pacco a V superiore
PTFE
11
Anello premi guarnizione
AISI 304 / 1.4301
12
Molle a tazza
AISI 301
13
Ghiera stelo
AISI 304 / 1.4301

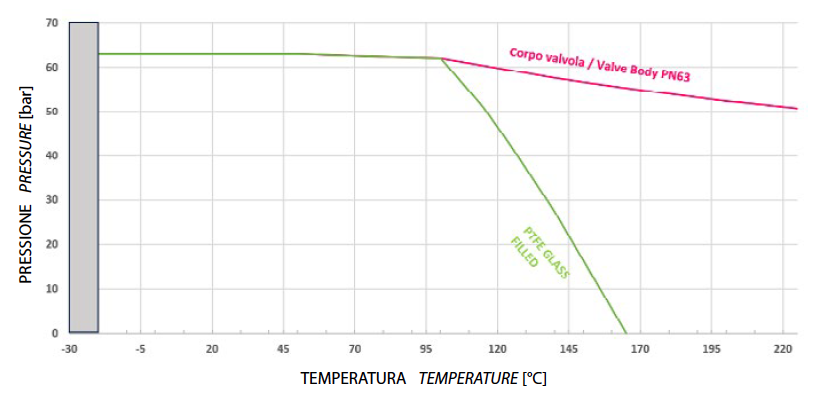

Diagramma pressione/temperatura
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
PN 63 bar
5
6
8
12
20
28
35
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.
