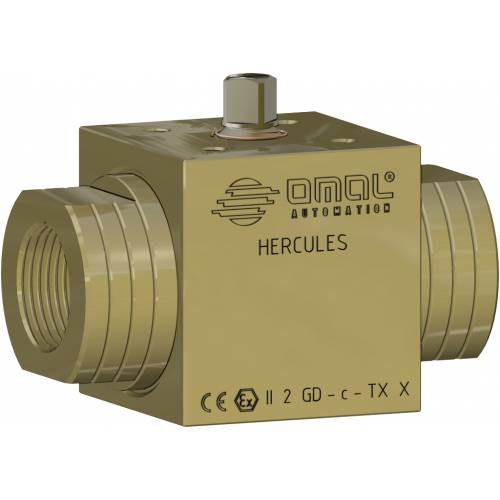

Valvola a sfera HERCULES alta pressione - alta ciclicità acciaio al carbonio

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • documenti

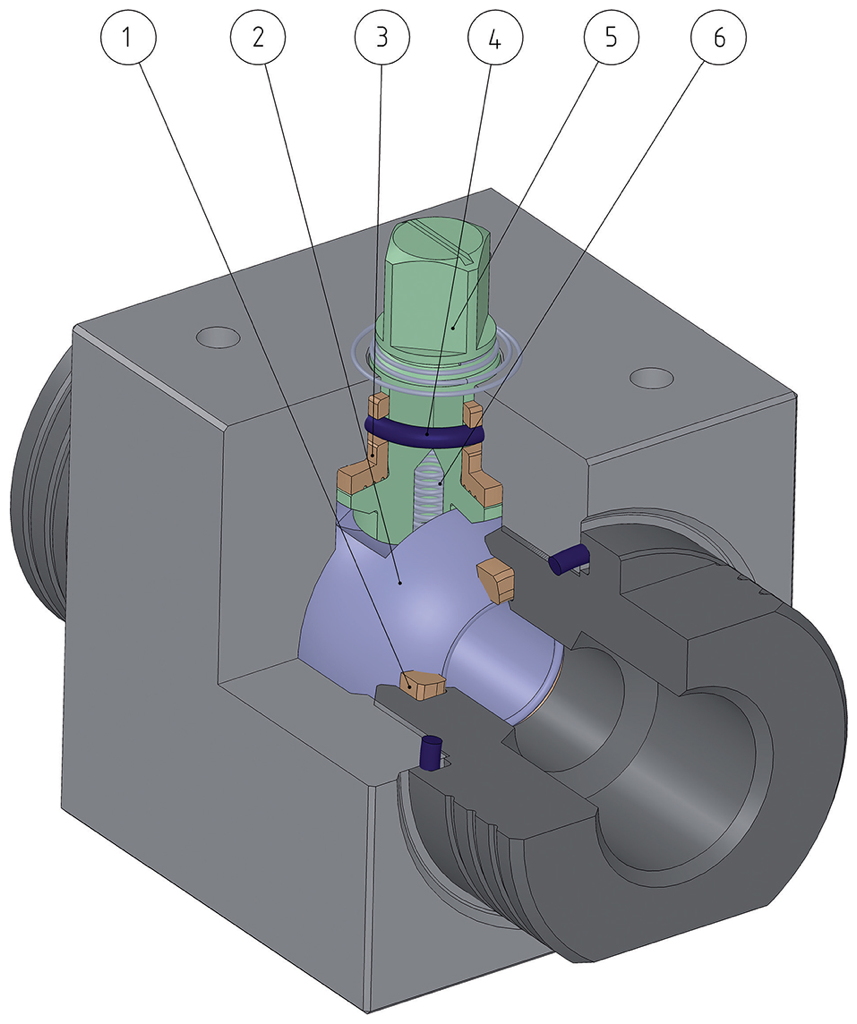

1. Tenuta in "EXTREME"**
Minor usura rispetto a tenute non modificate.
Elevata resistenza alla sollecitazione.

2. Sfera in acciaio inossidable con rivestimento in Cromo Duro da 40μm
Maggior tenuta nel tempo grazie alla bassa usura della sfera

3. Supporto stelo in "POWERAMMIDE"*
Si ha un perfetto allineamento dell'albero sul corpo e si evitano oscillazioni con alte pressioni.
Nessuna possibilità di grippaggio.
Elevato numero di azionamenti.

4. O-ring in elastomero da 90 Shore A
Nessun deperimento dovuto ad azionamenti estremamente veloci

4. O-ring a bassa permeabilità “Rapid Gas Decompression”
Buona resistenza alla decompressione esplosiva

5. Stelo in 17-4 PH H900
Maggior resistenza meccanica di circa 5 volte rispetto ad un classico 316 S.S.

5. Rullatura stelo
Minor usura delle guarnizioni grazie alla bassa rugosità (0,4 micron Ra) dello stelo che facilita lo scorrimento

6. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi.
Sicurezza garantita del contatto durante tutta la vita della valvola.

Fire safe design
Garantisce la tenuta della valvola anche in caso di incendio.

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo.

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale.

*Blend di tecnopolimeri e di cariche aramidiche
** Poliammide aromatica a catena lunga

CARATTERISTICHE GENERALI:
• Estremità filettate EN ISO 228 o NPT
• Temperatura di utilizzo: da -20°C a +100°C con Oring in NBR , da -20°C a +160°C con Oring in FKM (a richiesta)
• Pressione di utilizzo: PN500/7000 psi DN6, DN8, DN10, DN15 - PN400/6000 psi DN20 e DN25
• Fluido intercettato: fluidi autolubrificanti (liquidi e gassosi), purché compatibili con i materiali costruttivi. Per fluidi non-autolubrificanti (acqua, …) o altre applicazioni rivolgersi all'ufficio commerciale.
• Antistatic device.
• Fire safe design.

ESECUZIONI SPECIALI A RICHIESTA:
Per altre applicazioni consultare il nostro ufficio tecnico.

CERTIFICAZIONI:
• Versione ATEX in conformità alla Direttiva Europea 2014/34/UE
• Certificato ATEX a richiesta
• Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508
• Conforme alla Direttiva Europea 2014/68/UE PED.

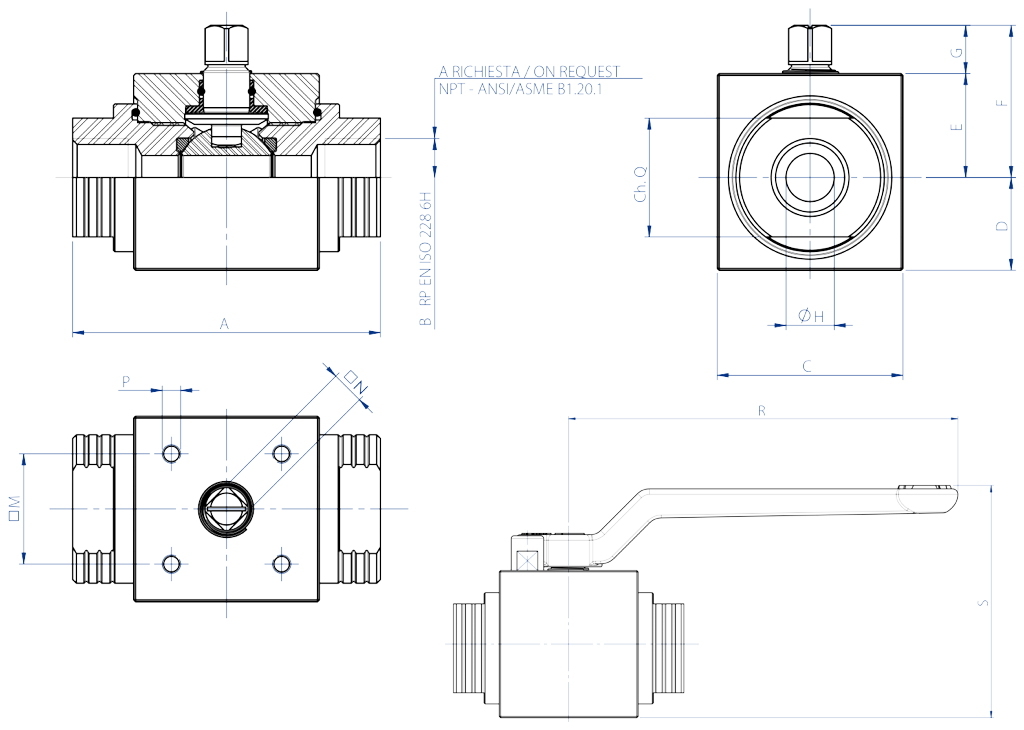

DIMENSIONI
MISURA
A
B
C
D
E
F
G
ØH
Ch.Q
□M
□N
P
R
S
DN [mm]
[inch]
DN 6
1/8"
69
1/8"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 8
1/4"
69
1/4"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 10
3/8"
72
3/8"
45
19,7
25,3
38,3
13
9
24
29,7 (F04)
9
M5
140
75,5
DN 15
1/2"
83
1/2"
50
25
28
41
13
13
32
29,7 (F04)
9
M5
140
83,6
DN 20
3/4"
95
3/4"
55
27,5
31
46
15
19
37
35,36 (F05)
11
M6
212
94,8
DN 25
1"
113
1"
65
32,5
35
50
15
25
45
35,36 (F05)
11
M6
212
103,8

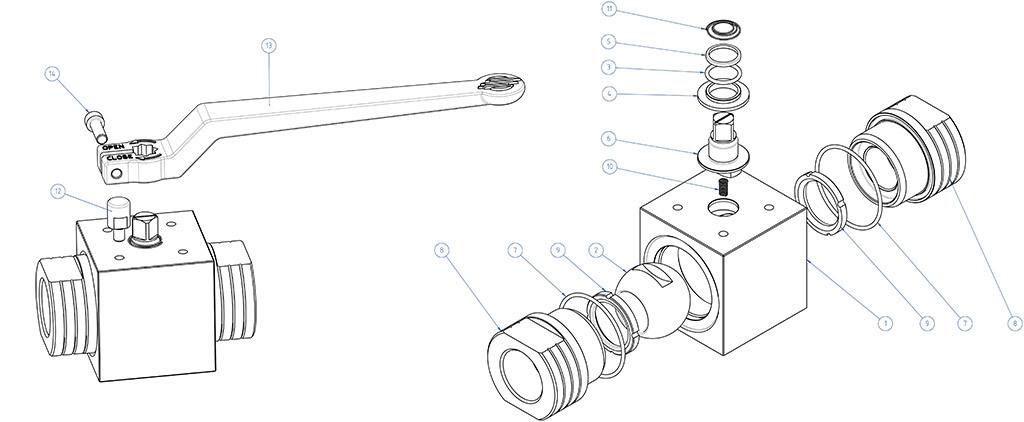

MATERIALI
1
Corpo
≤DN25: 1.0737 (11SMnPb37);
2
Sfera
A217 CA15 / A479 tp. 410 / A182 F6A + Hard chromium plated
3*
O-ring
NBR (FKM on request)
4*
Bussola inferiore
Nylon modificato PA66
5*
Bussola superiore
Nylon modificato PA66
6
Stelo
A564 Tp 630 (17-4 PH)
7*
O-ring
NBR (FKM on request)
8
Manicotto
≤DN25: 1.0737 (11SMnPb37) / ASTM A350 LF2;
9*
Seggio
DEVLON
10
Molla antistatic device
1.4310 - X12CrNi17-7
11
Molla antistatic device superiore
1.4310 - X12CrNi17-7
12**
Fermo
X5CrNiMo1713 - 316 S.S.
13**
Leva
EN AB 46100 - AL SI 11 CU (FE) Verniciata
14**
Vite
A2 - 70
* Componenti kit di guarnizioni
** Componenti dei kit leva

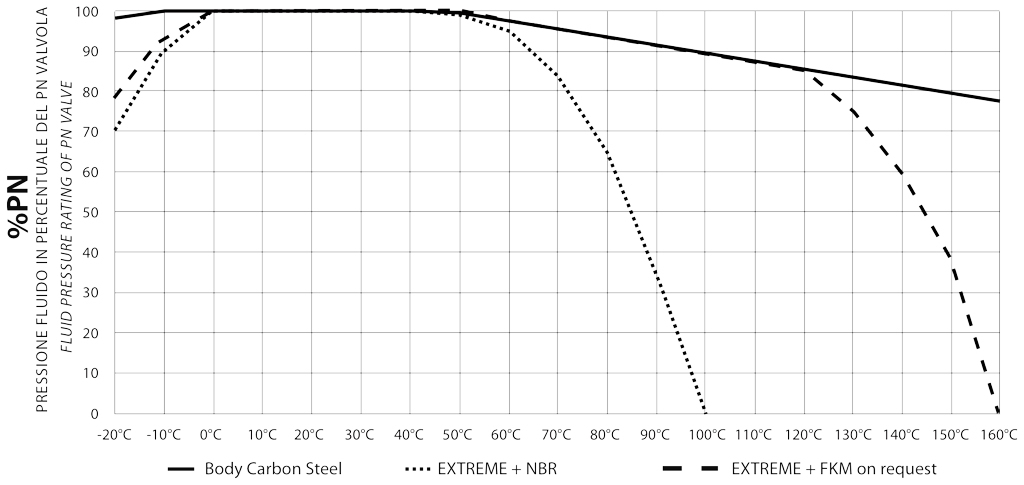

DIAGRAMMA PRESSIONE/TEMPERATURA

DN6, DN8, DN10, DN15PN500/7000 psi
DN20 e DN25PN400/6000 psi

COPPIE DI SPUNTO in Nm
  PN
DN 6
1/8"
DN8
1/4"
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
PN 500 bar
10
18
20


PN 400 bar



31
40
I valori della coppia in Nm possono variare in funzione della temperatura e del fluido. Considerare un fattore di sicurezza pari a 1.4.

PORTATA KV m3/h
KV m3/h
5,2
11
20
60
100
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar
