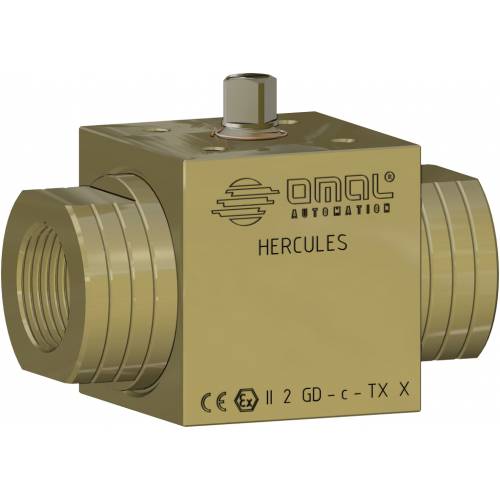

Valvola a sfera Hercules per fluidi non auto-lubrificanti acciaio al carbonio

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • documenti

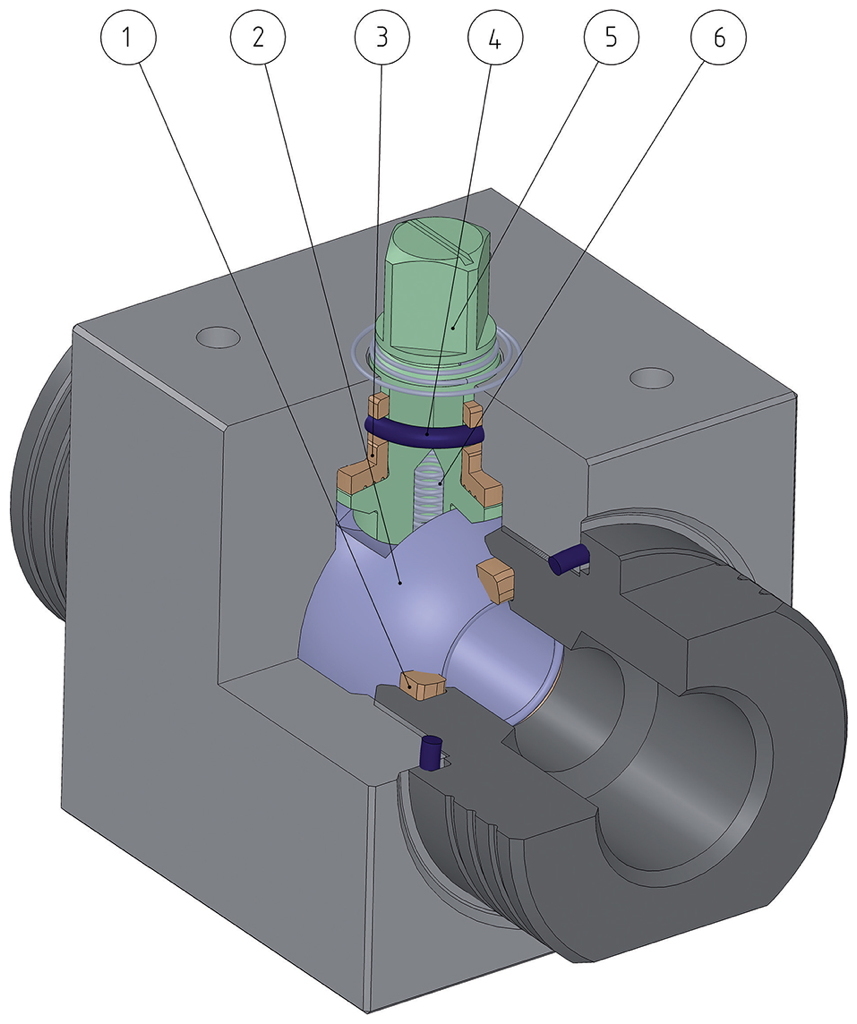

1. Tenuta in "LUBROSEAT"
Compound di resina acetalica con additivi a proprietà autolubrificanti.
Ideale per intercettare fluidi non autolubrificanti.
Elevata resistenza alla sollecitazione.

2. Sfera in acciaio inossidable con rivestimento in Cromo Duro da 40μm
Maggior tenuta nel tempo grazie alla bassa usura della sfera

3. Supporto stelo in "POWERAMMIDE"*

Si ha un perfetto allineamento dell'albero sul corpo e si evitano oscillazioni con alte pressioni
Nessuna possibilità di grippaggio
Elevato numero di azionamenti

4. O-ring in elastomero da 90 Shore A
Nessun deperimento dovuto ad azionamenti estremamente veloci

4. O-ring a bassa permeabilità “Rapid Gas Decompression”
Buona resistenza alla decompressione esplosiva

5. Stelo in 17-4 PH H900

Maggior resistenza meccanica di circa 5 volte rispetto ad un classico 316 S.S.

5. Rullatura stelo
Minor usura delle guarnizioni grazie alla bassa rugosità (0,4 micron Ra ) dello stelo che facilita lo scorrimento

6. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

Certificato PED

Piena conformità alle norme di sicurezza europee per i dispositivi in pressione (per DN ≥ 32)

Fire safe design
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX

Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale garantito.

CARATTERISTICHE GENERALI:
• Estremità filettate EN ISO 228 o NPT.
• Temperatura di utilizzo: da -20°C a +80°C.
• Pressioni di utilizzo: PN400/6000 psi DN10, DN15, DN20; PN320/4500 psi DN25, DN32, DN40, DN50
• Fluido intercettato: olii, prodotti petroliferi e petrolchimici, acqua e altri purché compatibili con i materiali costruttivi.
• Antistatic device.
• Fire safe design.

ESECUZIONI SPECIALI A RICHIESTA:
Per altre applicazioni consultare il nostro ufficio commerciale.

CERTIFICAZIONI:
• Versione ATEX in conformità alla Direttiva Europea 2014/34/UE
• Certificato ATEX a richiesta
• Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508
• Conforme alla Direttiva Europea 2014/68/UE PED.

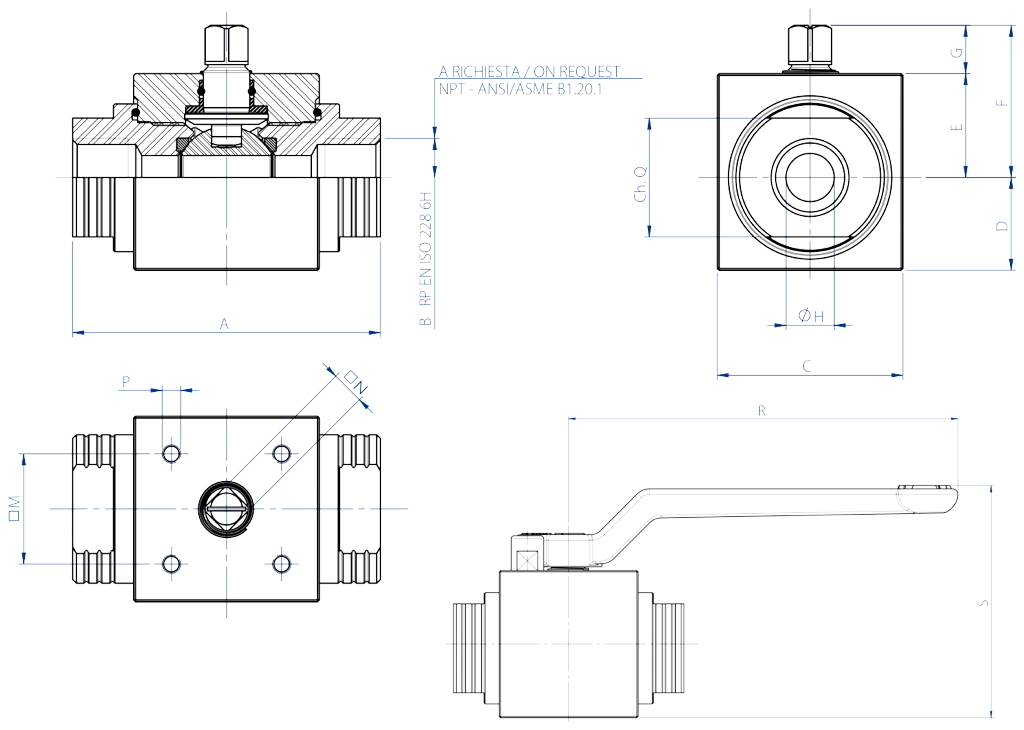

DIMENSIONI
MISURA
A
B
C
D
E
F
G
ØH
Ch.Q
□M
□N
P
R
S
DN [mm]
[inch]
DN 6
1/8"
69
1/8"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 8
1/4"
69
1/4"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 10
3/8"
72
3/8"
45
19,7
25,3
38,3
13
9
24
29,7 (F04)
9
M5
140
75,5
DN 15
1/2"
83
1/2"
50
25
28
41
13
13
32
29,7 (F04)
9
M5
140
83,6
DN 20
3/4"
95
3/4"
55
27,5
31
46
15
19
37
35,36 (F05)
11
M6
212
94,8
DN 25
1"
113
1"
65
32,5
35
50
15
25
45
35,36 (F05)
11
M6
212
103,8
DN 32
1"1/4
111
1"1/4
80
38
42
62
20
32
55
49,5 (F07)
14
M8
315
121,6
DN 40
1"1/2
130
1"1/2
90
44
46
66
20
38
65
49,5 (F07)
14
M8
315
131,6
DN 50
2"
140
2"
120
59
61
81
20
51
80
49,5 (F07)
17
M8
315
161,7

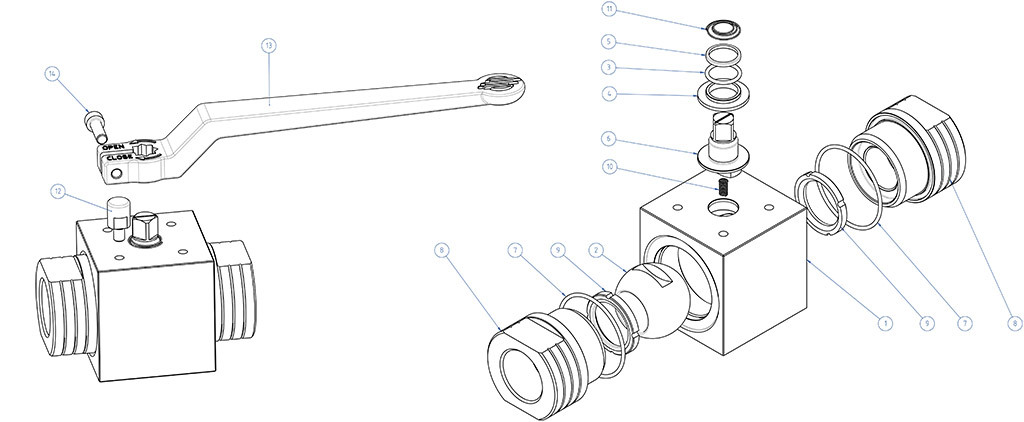

MATERIALI
1
Corpo
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) Zincato
2
Sfera
A217 CA15 / A479 tp. 410 / A182 F6A + Hard chromium plated
3*
O-ring
NBR (FKM on request)
4*
Bussola inferiore
POWERAMMIDE blend di tecnopolimeri e di cariche aramidiche
5*
Bussola superiore
POWERAMMIDE blend di tecnopolimeri e di cariche aramidiche
6
Stelo
A564 Tp 630 (17-4 PH)
7*
O-ring
NBR (FKM on request)
8
Manicotto
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) Zincato
9*
Seggio
LUBROSEAT: Resina acetalica con additivi autolubrificanti.
10
Molla antistatic device
1.4310 - X12CrNi17-7
11
Molla antistatic device superiore
1.4310 - X12CrNi17-7
12**
Fermo
X5CrNiMo1713 - 316 S.S.
13**
Leva
EN AB 46100 - AL SI 11 CU (FE) Verniciata
14**
Vite
A2 - 70
* Componenti kit di guarnizioni
** Componenti dei kit leva

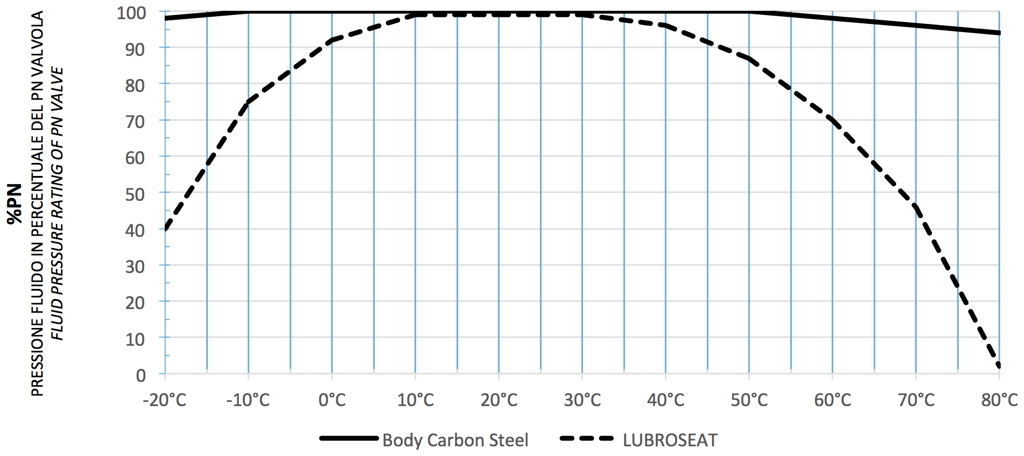

DIAGRAMMA PRESSIONE/TEMPERATURA

DN10, DN15, DN20PN400/6000 psi
DN25, DN32, DN40, DN50PN320/4500 psi

COPPIE DI SPUNTO in Nm
PN
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
PN 400 bar
20
31
40




PN 320 bar
15
25
34
62
82
125
166
PN 100 bar
10
20
30
39
64
88
126
I valori della coppia in Nm possono variare in funzione della temperatura e del fluido. Considerare un fattore di sicurezza pari a 1.4.

PORTATA KV m3/h
KV m3/h
11
20
60
100
130
170
280
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar
