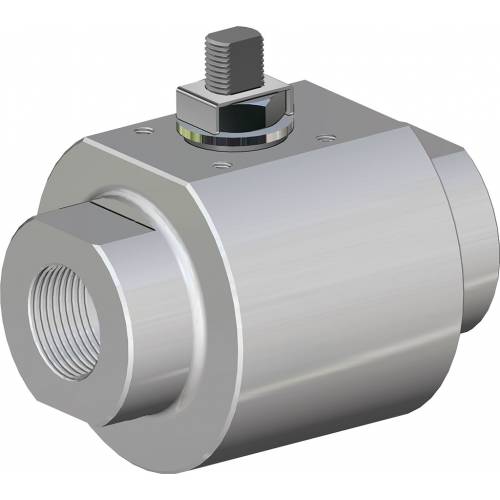

KRATOS alta ciclicità per fluidi non auto-lubrificanti acciaio inox

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • accessori
  • documenti

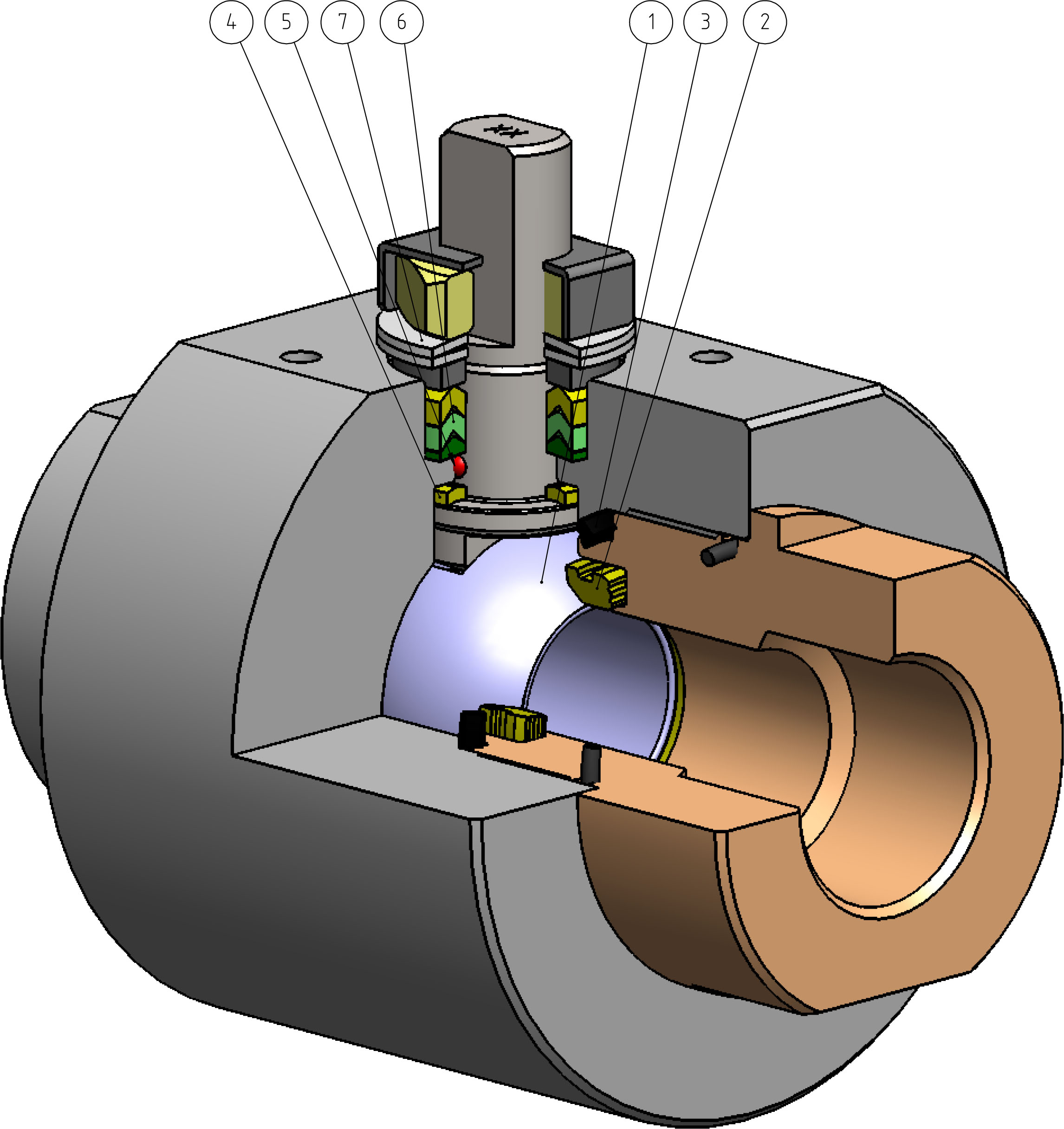

1. Sfera in acciaio inossidabile con rivestimento in Cromo Duro da 40 µm.
Maggior tenuta nel tempo grazie alla bassa usura della sfera.

2. Tenuta in “LUBROSEAT”.
Compound di resina acetalica con additivi a proprietà autolubrificanti.
Ideale per intercettare fluidi non autolubrificanti.
Elevata resistenza alla sollecitazione.

3. Guarnizione Corpo-Manicotto in DEVLON.
Tenuta supplementare a protezione dell’oring.

4. Anello antifrizione in DEVLON.
Minor usura rispetto a tenute non modificate.
Elevata resistenza alla sollecitazione.

5. Antistatic Device (continuità elettrica tra sfera, stelo e corpo).
Si evitano cariche elettrostatiche che potrebbero essere causa d’innesco in ambienti infiammabili e/o esplosivi.
Sicurezza garantita dal contatto durante tutta la via della valvola.

6. Pacco guarnizioni a “V” con 3 guarnizioni.
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli.

7. Molle a tazza sulla tenuta dello stelo.
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite verso l'esterno.
Consentono di mantenere energizzate le guarnizioni tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche.

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento.
Maggior vita della valvola stessa.
Minor coppia di azionamento.

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard.
Garantisce una maggior resistenza alla corrosione.
Maggior duttilita del materiale.

Processo produttivo interamente eseguito in OMAL.
Massimo controllo in tutte le fasi di lavorazione.
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente.

Certificato PED.
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione.

Certificato Fugitive Emission ISO 15848 (ISO FE AH-C03-SSA 0).
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno.

Certificato ATEX.
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo.


Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

ESECUZIONE STANDARD:
• Estremità filettate EN ISO 228-1 o NPT.
• Sfera flottante, passaggio totale.
• Tenuta soft-seat LUBROSEAT.
• Tenuta stelo con pacco a V di serie.
• Temperature di utilizzo: da -30°C a +80°C.
• Classe di tenuta: EN12266-1 rate A.
• Antistatic device EN12266-2.
• Stelo anti Blow-out.
• Foratura piano per attuatore a norma ISO 5211.
• Fluido intercettato: fluidi liquidi o gassosi purchè compatibili con i materiali costruttivi.

ESECUZIONI A RICHIESTA:
• Guarnizioni di tenuta in: PTFE caricato vetro (RPTFE-GF), PTFE caricato carbografite (RPTFE-CF), TFM1600, PEEK. Per altri tipi di materiale contattare il nostro ufficio commerciale.
• Esecuzione monodirezionale con foro di compensazione della pressione nella sfera.
• Leva inox; dadi e molle stelo inox. Per esecuzioni con materiali (corpo/sfera/stelo) diversi dallo standard contattare il nostro ufficio commerciale.
• Per altri trattamenti superficiali contattare il nostro ufficio commerciale.
• Marcatura e certificato ATEX A RICHIESTA.

CERTIFICAZIONI:
• Conforme alla Direttiva Europea 2014/68/UE PED.
• Fugitive Emission ISO 15848 (ISO FE AH-C03-SSA 0) -50°C/+100°C.
Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508.
• Conforme alla Direttiva Europea 2014/34/UE ATEX (certificato ATEX A RICHIESTA).

NORME DI PROGETTAZIONE:
• Spessori corpo in accordo a: ASME B16.34, ASME VIII div.1, EN 12516.

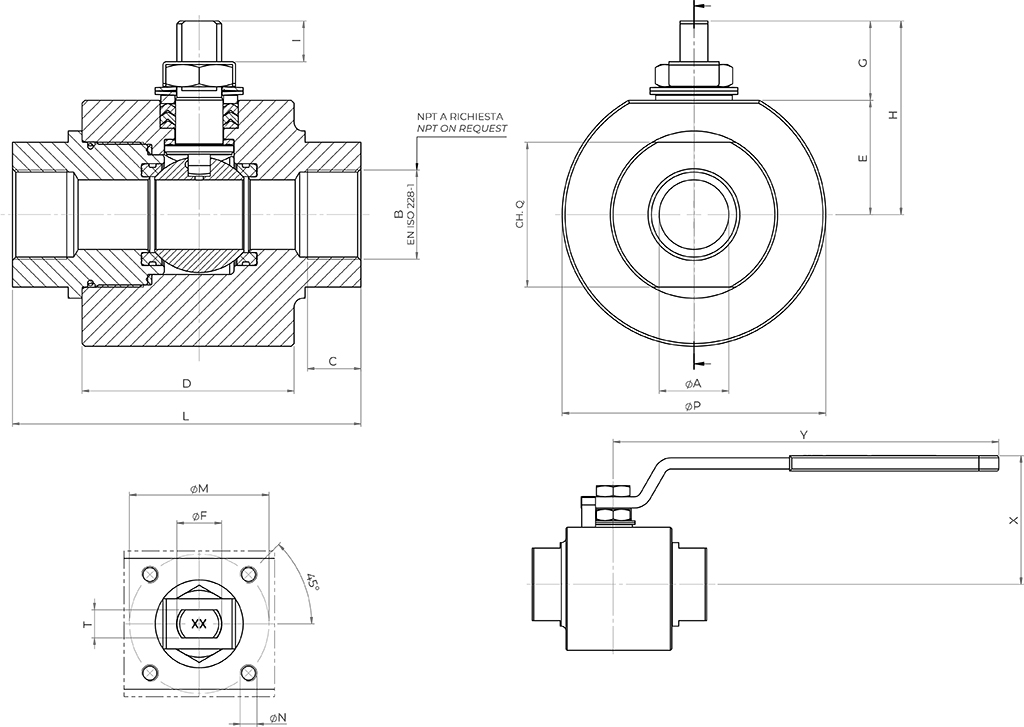

DIMENSIONI
MisuraøA
BCøP
DEGHILISOøM
øN
T/FCH.QYXKg*
DN [mm][inch]
DN 081/4"91/4"
11,5605525,52045,58,285F0336M56/M1032141,5
671,5
DN 103/8"
93/8"
11,560
5525,52045,5
8,285F03
36M5
6/M10
32141,5
671,5
DN 151/2"
131/2"
1575
6032,522,555
9,890F04
42M5
8/M12
38151,5
802,5
DN 203/4"
193/4"
16,579
603522,557,59,890F04
42M5
8/M12
45151,5
822,7
DN 251"
251"
19,594,5
764128,569,514,6125F05
50M6
10/M16
52276,5
924,5
DN 321" 1/4
321" 1/4
22104
7646,528,57514,6125F05
50M6
10/M16
65276,5
985,5
DN 401" 1/2
381" 1/2
22129
9056,54197,521,9150F07
70M8
14/M22
75351,5
1179,8
DN 502"
512"
26149,5
1046839,5107,520,9170F07
70M814/M22
95351,5
12814,3


* Asse libero.

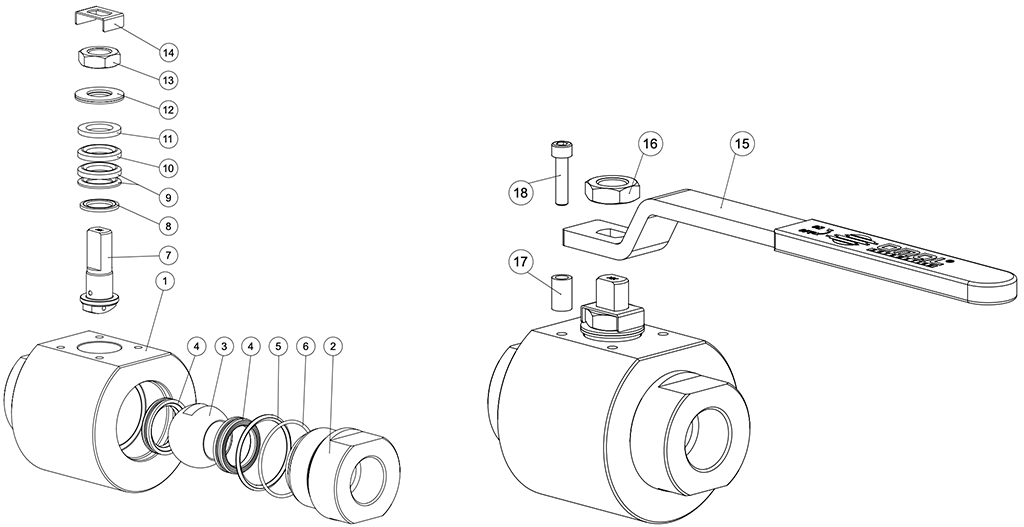

MATERIALI
1Corpo
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
2Manicotto
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
3Sfera
A217 CA15 / A479 TP.410 / A182 F6A + Hard chromium plated
4*Seggio
LUBROSEAT: Resina acetalica con additivi autolubrificanti
5*Guarnizione Corpo-Manicotto
DEVLON
6*O'ring Corpo-Manicotto
HNBR
7Stelo
A564 TP.630 (17-4 PH)
8*Anello antifizione
DEVLON
9*Pacco a V
TFM1600
10*Pacco a V
DEVLON
11Anello premiguarnizione
304 S.S.
12Molle a tazza
50CrV4 Zincato
13Dado stelo
UNI 3740-1 6S Zincato
14Fermo dado
304 S.S.
15Leva
Fe37 Zincato
16Controdado
UNI 3740-1 6S Zincato
17Fermo di posizione
Acciaio al carbonio Zincato
18Vite di fermo
A2-70 UNI 3740 (304 S.S.)
* Componenti del kit di guarnizioni

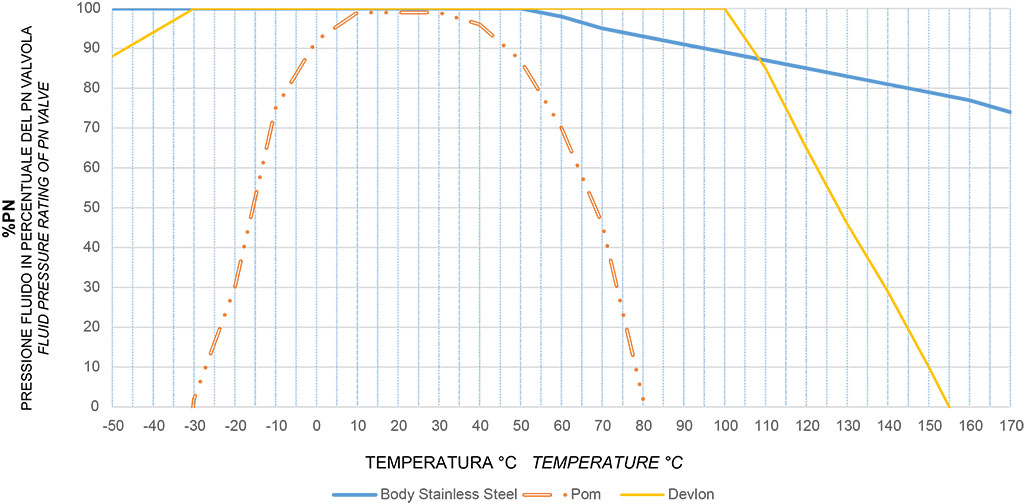

Diagramma pressione/temperatura

COPPIE DI SPUNTO in Nm
PN - MisuraDN 08 1/4"DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
6000 PSI / 413 bar
2525324263


5000 PSI / 344 bar





83126
4000 PSI / 276 bar







168


I valori della coppia in Nm possono variare in funzione della temperatura e del fluido. Considerare un fattore di sicurezza pari a 1.4.


PORTATA KV m3/h
KV m3/h
10112060100130170280


Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.

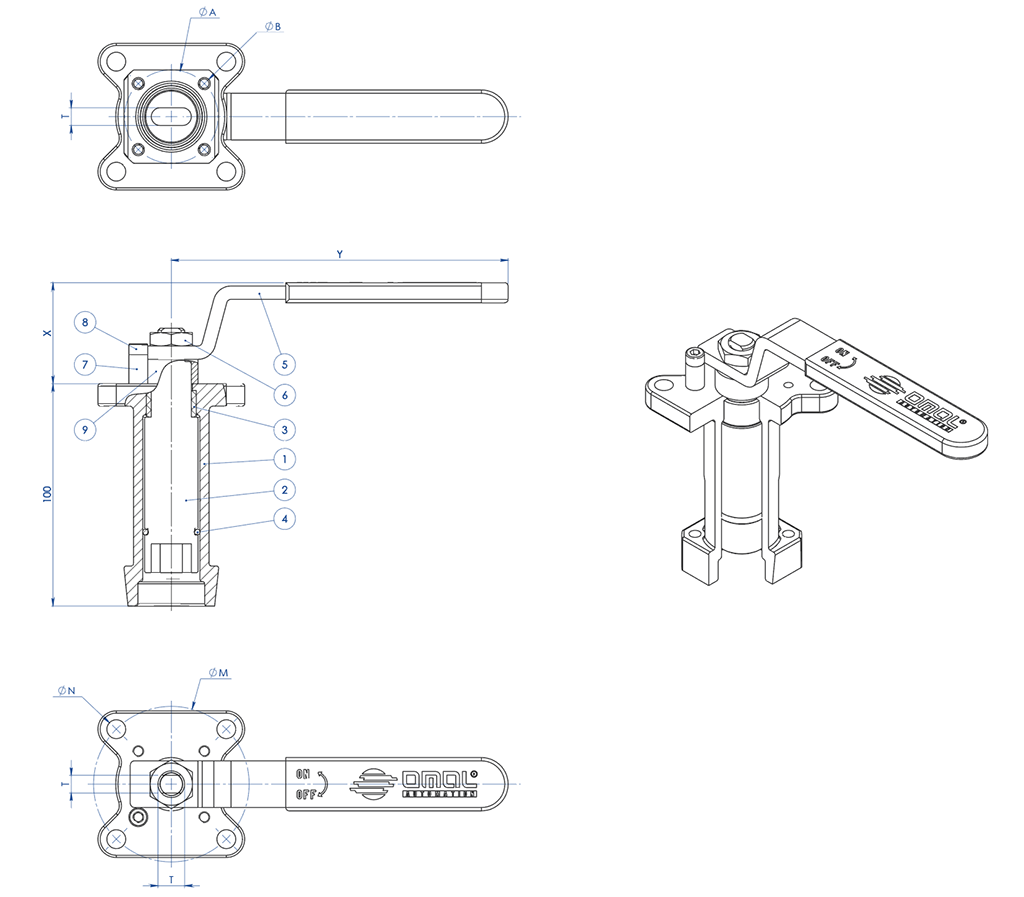

PROLUNGA GUIDATA DA FUSIONE A LEVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
AISI304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Distanziale
PTFE Carbon Filled

(*): A richiesta disponibili in 304 S.S.

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

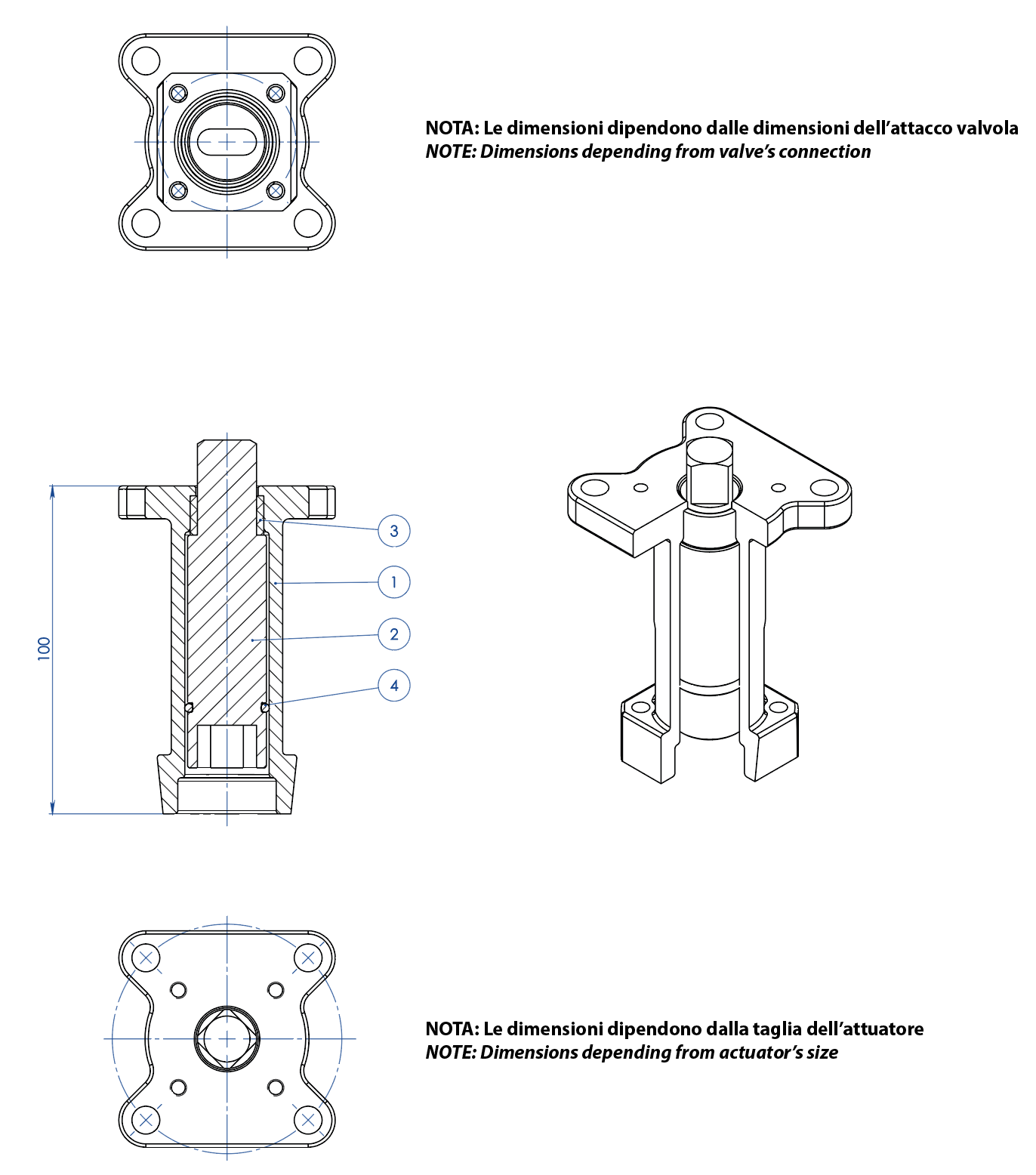

PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

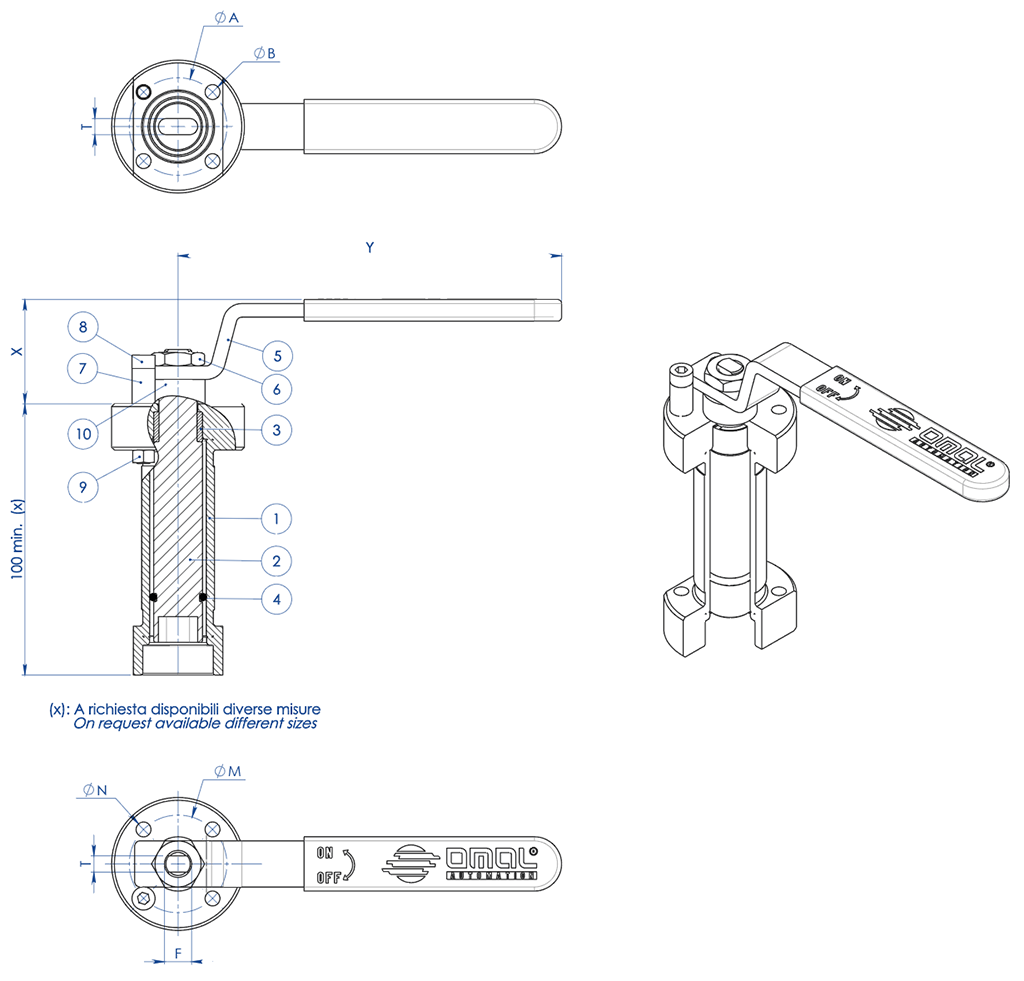

PROLUNGA GUIDATA SALDATA A LEVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-Ring
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel  (*)
7
Fermo leva
galvanized carbon steel  (*)
8
Vite fermo leva
A2-70
9
Dado fermo leva
A2-70 (**)
10
Distanziale
PTFE Carbon Filled


(*): a richiesta disponibili in 304 S.S.

(**): non presente su valvole con attacco iso F04.

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

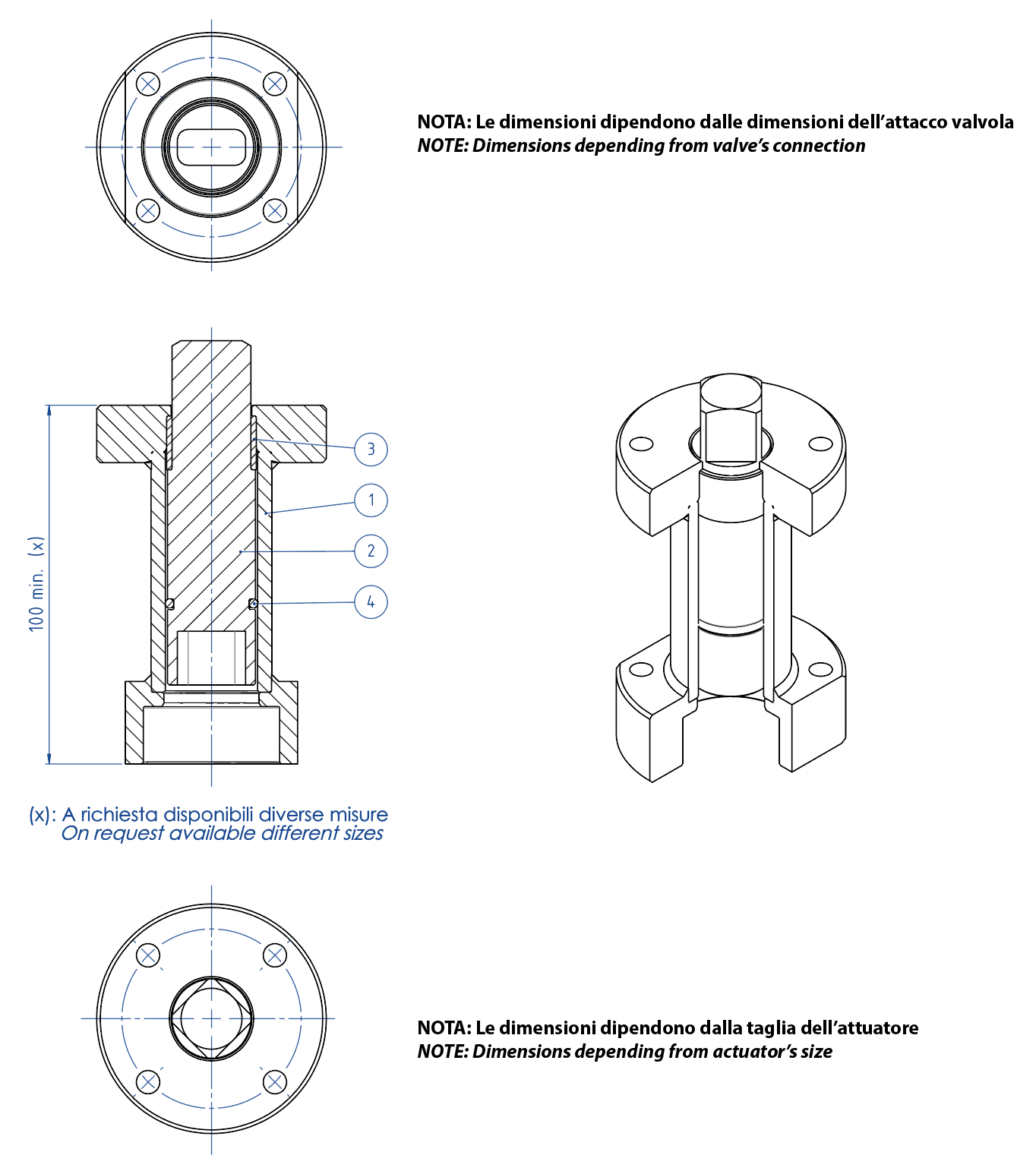

PROLUNGA GUIDATA SALDATA PER ATTUATORE

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

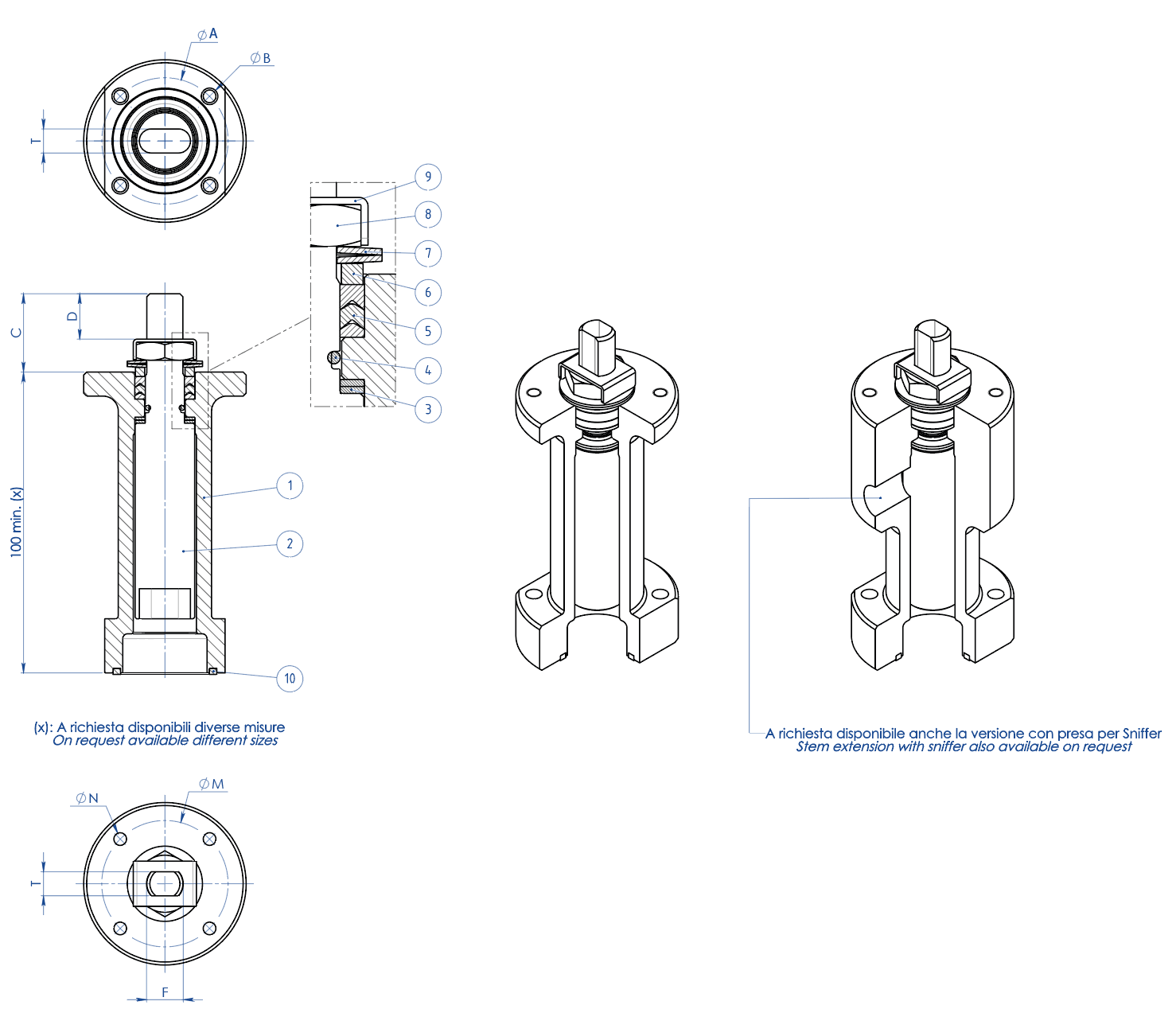

PROLUNGA CON TENUTA AGGIUNTIVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
A564 TP.630 (17-4ph)
3
Anello Antifrizione
TFM1600
4
O-Ring
FKM
5
Pacco A V
TFM1600
6
Anello Premiguarnizione
304 s.s.
7
Molle A Tazza
50CrV4 Zincato
8
Dado Stelo
UNI 3740-1 6S Zincato
9
Piastra Blocca Dado
304 s.s.
10
Guarnizione di tenuta
GRAFOIL

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
