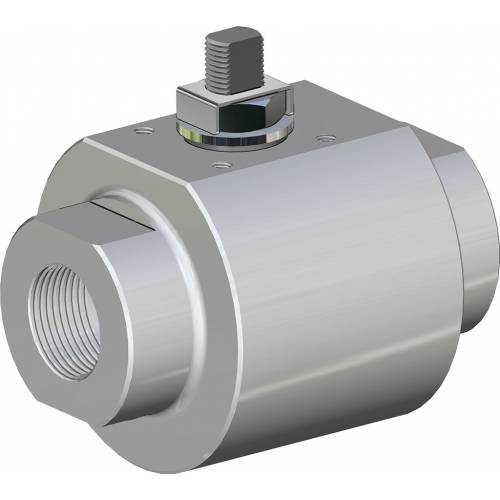

KRATOS alta ciclicità acciaio inox

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • documenti

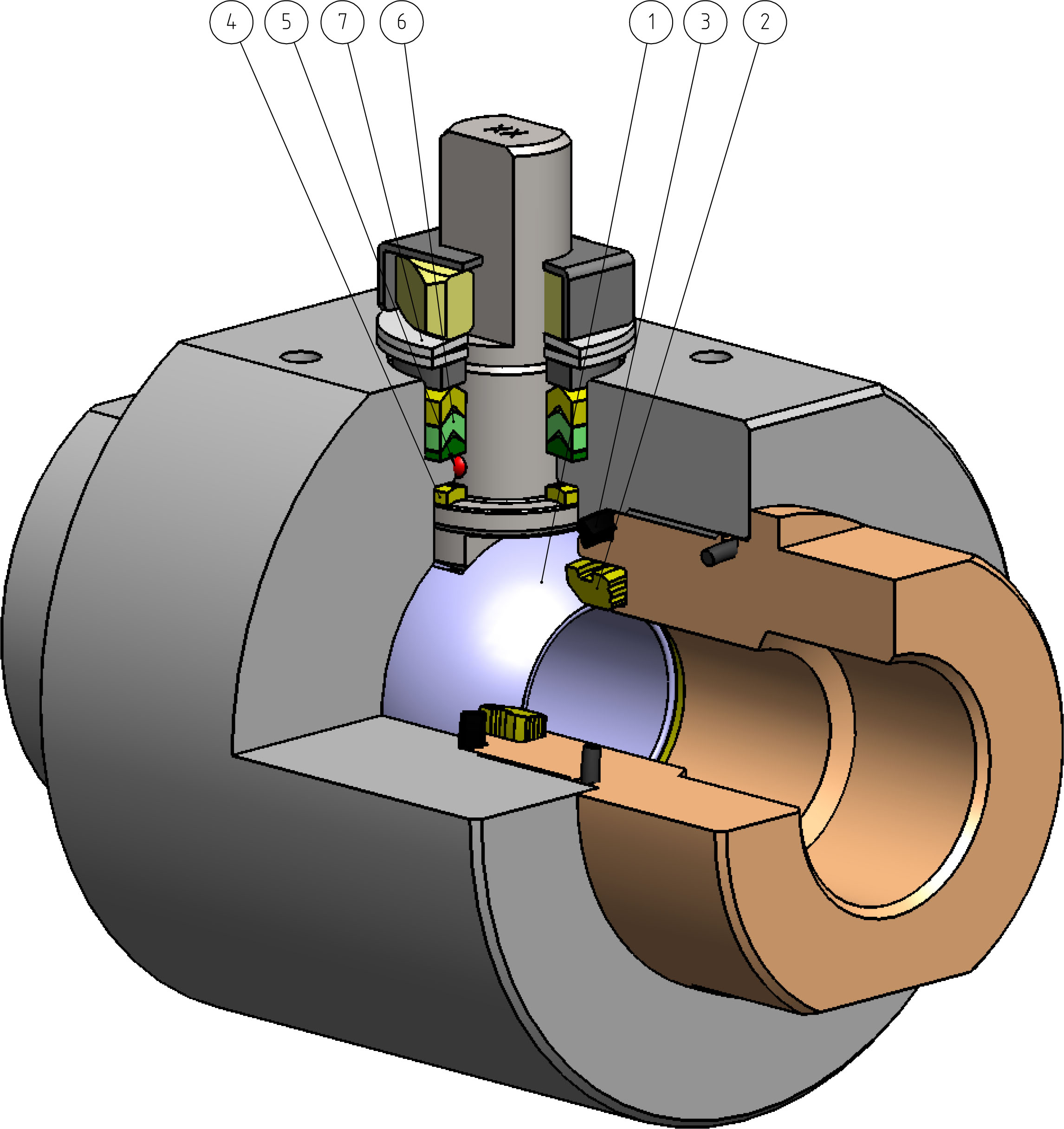

1. Sfera in acciaio inossidabile con rivestimento in Cromo Duro da 40 µm.
Maggior tenuta nel tempo grazie alla bassa usura della sfera.

2. Seggio.
Minor usura rispetto a tenute non modificate.
Elevata resistenza alla sollecitazione.

3. Guarnizione Corpo-Manicotto in DEVLON.
Tenuta supplementare a protezione dell’oring.

4. Anello antifrizione in DEVLON.
Minor usura rispetto a tenute non modificate.
Elevata resistenza alla sollecitazione.

5. Antistatic Device (continuità elettrica tra sfera, stelo e corpo).
Si evitano cariche elettrostatiche che potrebbero essere causa d’innesco in ambienti infiammabili e/o esplosivi.
Sicurezza garantita dal contatto durante tutta la via della valvola.

6. Pacco guarnizioni a “V” con 3 guarnizioni.
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli.

7. Molle a tazza sulla tenuta dello stelo.
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite verso l'esterno.
Consentono di mantenere energizzate le guarnizioni tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche.

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento.
Maggior vita della valvola stessa.
Minor coppia di azionamento.

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard.
Garantisce una maggior resistenza alla corrosione.
Maggior duttilità del materiale.

Processo produttivo interamente eseguito in OMAL.
Massimo controllo in tutte le fasi di lavorazione.
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente.

Certificato PED.
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione.

Certificato Fugitive Emisson ISO 15848 (ISO FE AH-C03-SSA 0).
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno.

Certificato ATEX.
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo.

ESECUZIONE STANDARD:
• Estremità filettate EN ISO 228-1 o NPT.
• Sfera flottante, passaggio totale.
• Tenuta soft-seat DEVLON.
• Tenuta stelo con pacco a V di serie.
• Temperature di utilizzo: da -50°C a +100°C.
• Classe di tenuta: EN12266-1 rate A.
• Antistatic device EN12266-2.
• Stelo anti Blow-out.
• Foratura piano per attuatore a norma ISO 5211.
• Fluido intercettato: fluidi liquidi o gassosi purchè compatibili con i materiali costruttivi.

ESECUZIONI A RICHIESTA:
• Guarnizioni di tenuta in: PTFE caricato vetro (RPTFE-GF), PTFE caricato carbografite (RPTFE-CF), TFM1600, PEEK. Per altri tipi di materiale contattare il nostro ufficio commerciale.
• Esecuzione monodirezionale con foro di compensazione della pressione nella sfera.
• Leva inox; dadi e molle stelo inox. Per esecuzioni con materiali (corpo/sfera/stelo) diversi dallo standard contattare il nostro ufficio commerciale.
• Per altri trattamenti superficiali contattare il nostro ufficio commerciale.
• Marcatura e certificato ATEX A RICHIESTA.

CERTIFICAZIONI:
• Conforme alla Direttiva Europea 2014/68/UE PED.
• Fugitive Emisson ISO 15848 (ISO FE AH-C03-SSA 0) -50°C/+100°C.
Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508.
• Conforme alla Direttiva Europea 2014/34/UE ATEX (certificato ATEX A RICHIESTA).

NORME DI PROGETTAZIONE:
• Spessori corpo in accordo a: ASME B16.34, ASME VIII div.1, EN 12516.

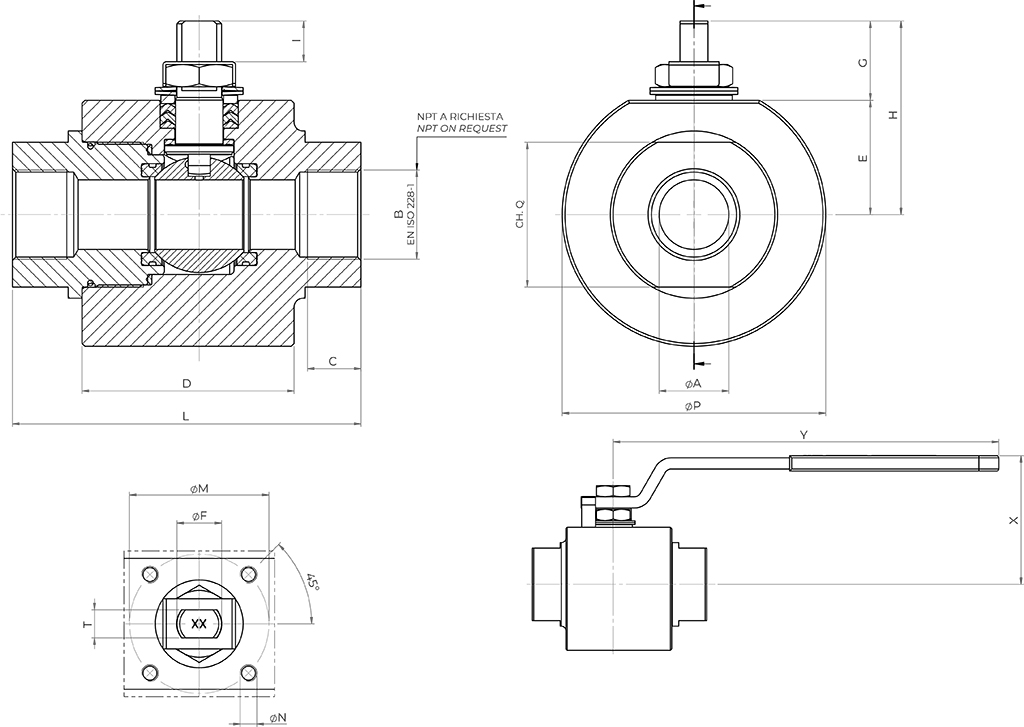

DIMENSIONI
MisuraøA
BCøC
DEGHILISOøM
øN
T/FCH.QYXKg*
DN [mm][inch]
DN 103/8"
93/8"
11,560
5525,52045,5
8,285F03
36M5
6/M10
32141,5
671,5
DN 151/2"
131/2"
1575
6032,522,555
9,890F04
42M5
8/M12
38151,5
802,5
DN 203/4"
193/4"
16,579
603522,557,59,890F04
42M5
8/M12
45151,5
822,7
DN 251"
251"
19,594,5
764128,569,514,6125F05
50M6
10/M16
52276,5
924,5
DN 321" 1/4
321" 1/4
22104
7646,528,57514,6125F05
50M6
10/M16
65276,5
985,5
DN 401" 1/2
381" 1/2
22129
9056,54197,521,9150F07
70M8
14/M22
75351,5
1179,8
DN 502"
512"
26149,5
1046839,5107,520,9170F07
70M814/M22
95351,5
12814,3

* Asse libero.

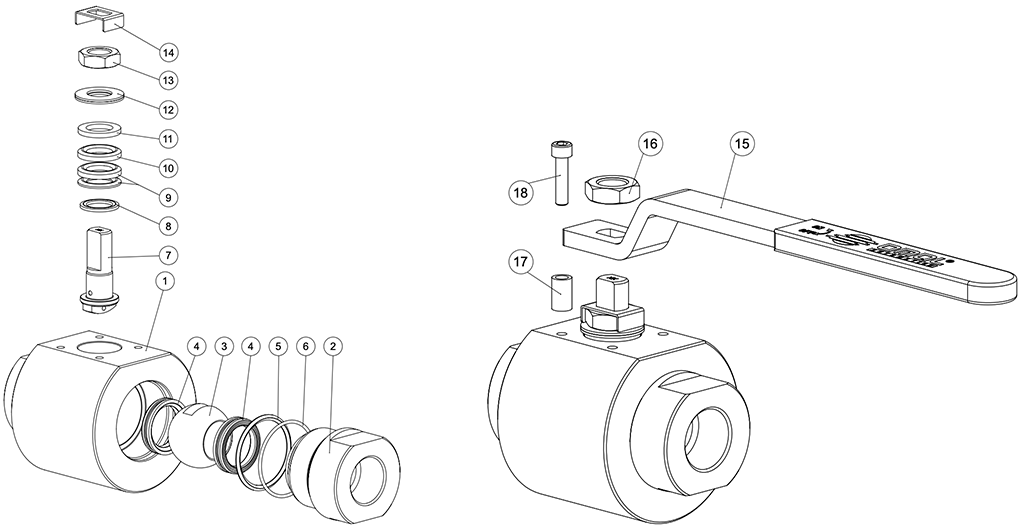

MATERIALI
1Corpo
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
2Manicotto
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
3Sfera
A217 CA15 / A479 TP.410 / A182 F6A + Hard chromium plated
4Seggio
DEVLON
5Guarnizione Corpo-Manicotto
DEVLON
6O'ring Corpo-Manicotto
HNBR
7Stelo
A564 TP.630 (17-4 PH)
8Anello antifizione
DEVLON
9Pacco a V
TFM1600
10Pacco a V
DEVLON
11Anello premiguarnizione
304 S.S.
12Molle a tazza
50CrV4 Zincato
13Dado stelo
UNI 3740-1 6S Zincato
14Fermo dado
304 S.S.
15Leva
Fe37 Zincato
16Controdado
UNI 3740-1 6S Zincato
17Fermo di posizione
Acciaio al carbonio Zincato
18Vite di fermo
A2-70 UNI 3740 (304 S.S.)

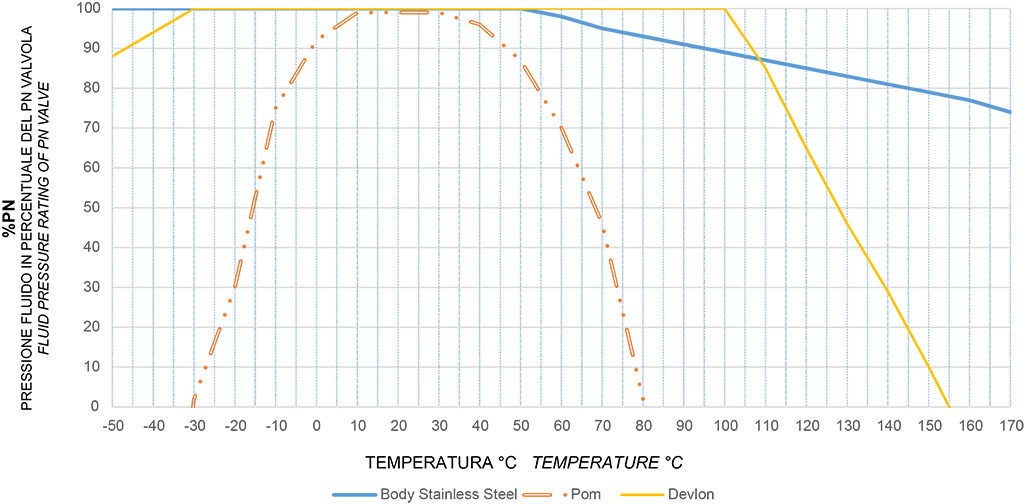

Diagramma pressione/temperatura

COPPIE DI SPUNTO in Nm
PN - MisuraDN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
6000 PSI / 413 bar
22253348


5000 PSI / 344 bar




6691
4000 PSI / 276 bar






140

I valori della coppia in Nm possono variare in funzione della temperatura e del fluido. Considerare un fattore di sicurezza pari a 1.4.

PORTATA KV m3/h
KV m3/h
112060100130170280

Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
