Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox

Scarica Catalogo generale
Scarica Catalogo Accessori Attuatori
Decodifica MAGNUM & THOR
Configura il tuo prodotto
Scarica il file in 2D e 3D in vari formati
iconaDisegni
Scarica Condizioni di vendita

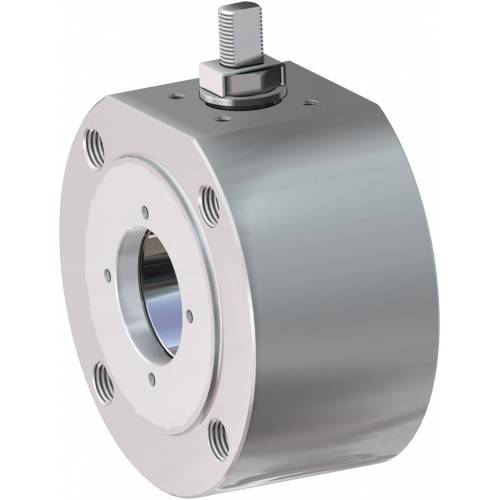

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox
Macro Valvole a sfera
Categoria MAGNUM
Sottocategoria MAGNUM Wafer

Famiglia MAGNUM Wafer PN 16-40 ANSI 150-300

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
DECODIFICA CODICE
  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • accessori
  • documenti
Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - benefits -

1. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

2. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

3. Pacco guarnizioni a "V" con 3 guarnizioni più o-ring
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli

4. Molle a tazza sulla tenuta dello stelo
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite verso l'esterno
Consentono di mantenere energizzate le guarnizioni tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche

5. Tenuta elasticizzata in grafite a richiesta
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento
Maggior vita della valvola stessa
Minor coppia di azionamento

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Processo produttivo interamente eseguito in OMAL
Massimo controllo in tutte le fasi di lavorazione
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificazione "TA LUFT fugitive emission"
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

ESECUZIONE STANDARD

  • Sfera flottante contenuta, passaggio totale
  • Tenuta soft-seat: PTFE Modificato
  • Norme per flange d’attacco EN 1092-1; ASME B16.5
  • Temperature di utilizzo vedi diagramma pressione temperatura
  • Classe di pressione: PN16-40; ANSI 150-300
  • Classe di tenuta: EN12266-1 rate A
  • Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici, fluidi aggressivi.
  • Antistatic device EN12266-2
  • Tenuta stelo: pacco a V di serie in PTFE Modificato
  • Tenuta addizionale su stelo con O-ring FKM; Stelo anti Blow-out
  • Foratura piano per attuatore a norma ISO 5211
  • Angolo di chiusura >7°
ESECUZIONI A RICHIESTA
  • Per altri tipi di flangiature contattare il nostro ufficio commerciale
  • Camicia di riscaldamento.
  • Guarnizioni di tenuta in: PTFE caricato vetro (PTFE-GF), PTFE caricato carbografite (PTFE-CF). Per altri tipi di materiale contattare il nostro ufficio commerciale
  • Esecuzione monodirezionale con foro di compensazione della pressione nella sfera
  • Leva inox; dadi e molle stelo inox
  • Per esecuzioni con materiali (corpo/sfera/stelo) diversi dallo standard contattare il nostro ufficio commerciale
  • Marcatura e certificato ATEX A RICHIESTA
CERTIFICAZIONI
  • Conforme alla direttiva Europea 2014/68/UE PED;
  • Fugitive Emission ISO 15848 (ISO FE BH-C03-SSA 0);
  • TA-LUFT VDI 2440;
  • FIRE SAFE: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010;
  • Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508
  • Conforme alla direttiva ATEX 2014/34/UE, certificato ATEX A RICHIESTA
NORME DI PROGETTAZIONE
  • Spessori corpo in accordo a: ASME B16.34, ASME VIII div.1, EN 12516.
  • Materiali e rating in accordo ad ASME B16.34 per valvole ANSI ed EN 12516 per valvole PN

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - dimensioni -

DIMENSIONI
MISURA
∅E
L
B
C
ATT.ISO
∅M
∅N
F/T
H
Y
KIT LEVA

DN [mm]
[inch]
DN 15
1/2"
13
36
52
10
F03
36
M5
10/6
71
140
KLV58004
DN 20
3/4"
19
39
55
10
F03
36
M5
10/6
73
140
KLV58004
DN 25
1"
25
43
68
15
F04
42
M5
12/8
87
150
KLV58006
DN 32
1" 1/4
32
51 o 54
73
15
F04
42
M5
12/8
91
150
KLV58006
DN 40
1" 1/2
38
63
93
21
F05
50
M6
16/10
108
275
KLV58008
DN 50
2"
51
83
102
21
F05
50
M6
16/10
118
275
KLV58008
DN 65
2" 1/2
64
107
130,5
28
F07
70
M8
22/14
143
350
KLV58010
DN 80
3"
76
120
137,5
28
F07
70
M8
22/14
150
350
KLV58010
DN 100
4"
95
152
166
35
F10
102
M10
30/18
192
450
KLV58012

Tutte le valvole sono a sfera contenuta tranne la DN32 con face to face 51 mm.


Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - dimensioni -

DIMENSIONI   -PN-
MISURA
PN
A
∅G
∅R
S
∅H
N° FORI
∅I
P
L
Kg. (X)
Kg. (XX)
KIT GUARNIZIONI
DN [mm]
[inch]
DN 15
1/2"
PN 16-40
32
90
45
1
65
4
M12
14
36
1,4
-
KGBV480040
DN 20
3/4"
PN 16-40
35
100
58
2
75
4
M12
14
39
1,8
-
KGBV480050
DN 25
1"
PN 16-40
42
110
68
2
85
4
M12
16
43
2,5
-
KGBV480060
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
51*
4,0
-
KGBV480070
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
54
4,3
-
KGBV480070
DN 40
1" 1/2
PN 16-40
58
140
88
3
110
4
M16
20
63
5,9
-
KGBV480080
DN 50
2"
PN 16-40
67
150
102
3
125
4
M16
20
83
8,9
6,3
KGBV480090
DN 65
2" 1/2
PN16
83
178
122
3
145
4
M16
20
107
16,2
9,7
KGBV480100
DN 65
2" 1/2
PN 25-40
83
178
122
3
145
8
M16
20
107
16,1
-
KGBV480100
DN80
3"
PN 16-40
90
190
138
3
160
8
M16
20
120
20,0
12,5
KGBV480110
DN 100
4"
PN16
101
220
160
3
180
8
M16
20
152
34,0
20,3
KGBV480120
DN 100
4"
PN 25-40
105
235
162
3
190
8
M20
25
152
39,1
-
KGBV480120

DIMENSIONI   -ANSI-
MISURA
ANSI
A
∅G
∅R
S
∅H
N° FORI
∅I
P
L
Kg. (X)
KIT GUARNIZIONI
DN [mm]
[inch]
DN 15
1/2"
ANSI 150
32
90
45
1
60,5
4
1/2”UNC
14
36
1,4
KGBV480040
DN 15
1/2"
ANSI 300
34
90
45
1
66,5
4
1/2”UNC
14
36
1,4
KGBV480040
DN 20
3/4"
ANSI 150
35
100
52
1,6
69,8
4
1/2”UNC
14
39
1,8
KGBV480050
DN 20
3/4"
ANSI 300
40
110
52
1,6
82,6
4
5/8”UNC
15
39
2,1
KGBV480050
DN 25
1"
ANSI 150
42
110
60
1,6
79,2
4
1/2”UNC
16
43
2,5
KGBV480060
DN 25
1"
ANSI 300
45
118
60
1,6
88,9
4
5/8”UNC
16
43
2,9
KGBV480060
DN 32
1" 1/4
ANSI 150
47
118
72
1,6
88,9
4
1/2”UNC
20
54
3,8
KGBV480070
DN 32
1" 1/4
ANSI 300
47
130
72
1,6
98,6
4
5/8”UNC
20
54
4,3
KGBV480070
DN 40
1" 1/2
ANSI 150
58
127
82
1,6
98,6
4
1/2”UNC
20
63
5,1
KGBV480080
DN 40
1" 1/2
ANSI 300
58
150
82
1,6
114,3
4
3/4”UNC
25
63
7,0
KGBV480080
DN 50
2"
ANSI 150
67
150
102
1,6
120,6
4
5/8”UNC
20
83
9,1
KGBV480090
DN 50
2"
ANSI 300
73
160
102
1,6
127,0
8
5/8”UNC
20
83
10,4
KGBV480090
DN 65
2" 1/2
ANSI 150
83
178
122
1,6
139,7
4
5/8”UNC
20
107
16,4
KGBV480100
DN 65
2" 1/2
ANSI 300
89
190
122
1,6
149,4
8
3/4”UNC
25
107
18,6
KGBV480100
DN 80
3"
ANSI 150
90
190
135
1,6
152,4
4
5/8”UNC
20
120
20,4
KGBV480110
DN 80
3"
ANSI 300
96
205
138
1,6
168,1
8
3/4”UNC
25
120
24,0
KGBV480110
DN 100
4"
ANSI 150
101
220
160
1,6
190,5
8
5/8”UNC
20
152
34,0
KGBV480120
DN 100
4"
ANSI 300
115
250
160
1,6
200,2
8
3/4”UNC
25
152
46,4
KGBV480120

*Sfera non contenuta

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - materiali -

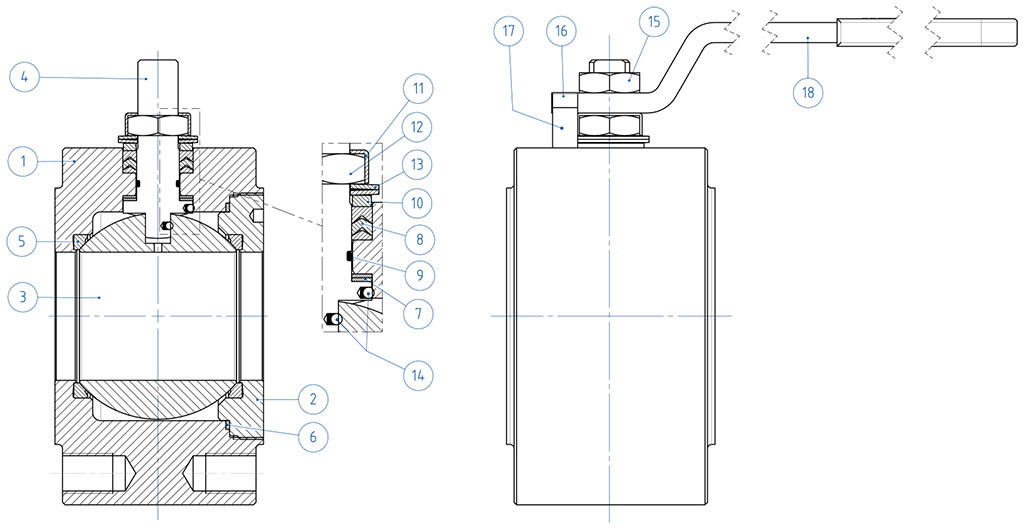

MATERIALI DA BARRA
N° Descrizione  316 Stainless steel
1Corpo  ASTM A 182 F316 / A479TP.316 (x)  (1.4401 / X5CrNiMo 17-12-2)
2Ghiera
3Sfera  ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4Stelo  A564 TP.630 (17-4PH)
5* Seggio  PTFE Modificato (.)
6* Tenuta inferiore stelo  PTFE Modificato (.)
7* Pacco a V  PTFE Modificato (.)
8* Guarnizione corpo ghiera PTFE Modificato (.)
9* O-ring stelo  FKM (.)
10Anello premi guarnizione  304 S.S.
11Piastra blocca dado 304 S.S.
12Dado stelo  Acciaio al carbonio zincato (x)
13Molle a tazza  Acciaio al carbonio zincato (xx)
14Dispositivo antistatico 316 S.S.
15Controdado Acciaio al carbonio zincato (x)
16Vite di fermo  A2-70 (304 S.S.)
17Fermo di posizione  Acciaio al carbonio zincato (x)
18Leva Fe37 zincato (x)
* Componenti del kit di guarnizioni

MATERIALI DA FUSIONE
N° Descrizione  CF8M Stainless steel
1Corpo  ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
2Ghiera
3Sfera  ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4Stelo  A564 TP.630 (17-4PH)
5* Seggio  PTFE Modificato (.)
6* Tenuta inferiore stelo  PTFE Modificato (.)
7* Pacco a V  PTFE Modificato (.)
8* Guarnizione corpo ghiera PTFE Modificato (.)
9* O-ring stelo  FKM (.)
10Anello premi guarnizione  304 S.S.
11Piastra blocca dado 304 S.S.
12Dado stelo  Acciaio al carbonio zincato (x)
13Molle a tazza  Acciaio al carbonio zincato (xx)
14Dispositivo antistatico 316 S.S.
15Controdado Acciaio al carbonio zincato (x)
16Vite di fermo  A2-70 (304 S.S.)
17Fermo di posizione  Acciaio al carbonio zincato (x)
18Leva Fe37 zincato (x)
* Componenti del kit di guarnizioni


A richiesta disponibile in:
(x): 304 s.s.
(xx): 301 s.s.
(.): Altri materiali disponibili a richiesta

Diagramma pressione/temperatura per valvole con corpo in acciaio carbonio

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - diagrammi e coppie di spunto - Diagramma pressione/temperatura per valvole con corpo in acciaio carbonio

Diagramma pressione/temperatura per valvole con corpo in acciaio inox

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - diagrammi e coppie di spunto - Diagramma pressione/temperatura per valvole con corpo in acciaio inox

Diagramma portata/perdita di carico e coefficiente nominale Kv

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - diagrammi e coppie di spunto - Diagramma portata/perdita di carico e coefficiente nominale Kv

Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.

COPPIE DI SPUNTO IN Nm CON SEGGIO IN TFM 1600 E CON FLUIDO INTERCETTATO ACQUA (*)
MISURADN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
0 bar








PN16 bar 8131827376180120215
PN25 bar 9,5152029406795130230
PN40 bar 111721314175110165280
ANSI 150-20 bar 9141928386590128220
ANSI 300-50 bar 121921324280120170290


(*): qualora si intercettino fluidi sgrassanti e/o contenenti particolato solido le coppie di manovra possono risultare maggiorate rispetto a quanto riportato in tabella

I valori della coppia in Nm possono variare in funzione della temperatura e del fluido. Considerare un fattore di sicurezza pari a 1.4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale.

Il dimensionamento degli attuatori pneumatici è stato fatto considerando una pressione minima di alimentazione pari a 5,6 barg.

PROLUNGA GUIDATA DA FUSIONE A LEVA

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA DA FUSIONE A LEVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
AISI304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Distanziale
PTFE Carbon Filled

(*): A richiesta disponibili in 304 S.S.

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA GUIDATA SALDATA A LEVA

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA SALDATA A LEVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-Ring
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel  (*)
7
Fermo leva
galvanized carbon steel  (*)
8
Vite fermo leva
A2-70
9
Dado fermo leva
A2-70 (**)
10
Distanziale
PTFE Carbon Filled


(*): a richiesta disponibili in 304 S.S.

(**): non presente su valvole con attacco iso F04.

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA SALDATA PER ATTUATORE

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA SALDATA PER ATTUATORE

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA CON TENUTA AGGIUNTIVA

Valvola a sfera MAGNUM Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA CON TENUTA AGGIUNTIVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
A564 TP.630 (17-4ph)
3
Anello Antifrizione
TFM1600
4
O-Ring
FKM
5
Pacco A V
TFM1600
6
Anello Premiguarnizione
304 s.s.
7
Molle A Tazza
50CrV4 Zincato
8
Dado Stelo
UNI 3740-1 6S Zincato
9
Piastra Blocca Dado
304 s.s.
10
Guarnizione di tenuta
GRAFOIL

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

CONFIGURA AZIONAMENTO
Seleziona i parametri di ricerca
CERCA ARTICOLO
X CHIUDI

NEXT EVENT

Hydrogen Technology Expo - North America 2025
Hydrogen Technology Expo - North America 2025
NRG Center, Houston, Texas, USA 25 - 26 giugno 2025
