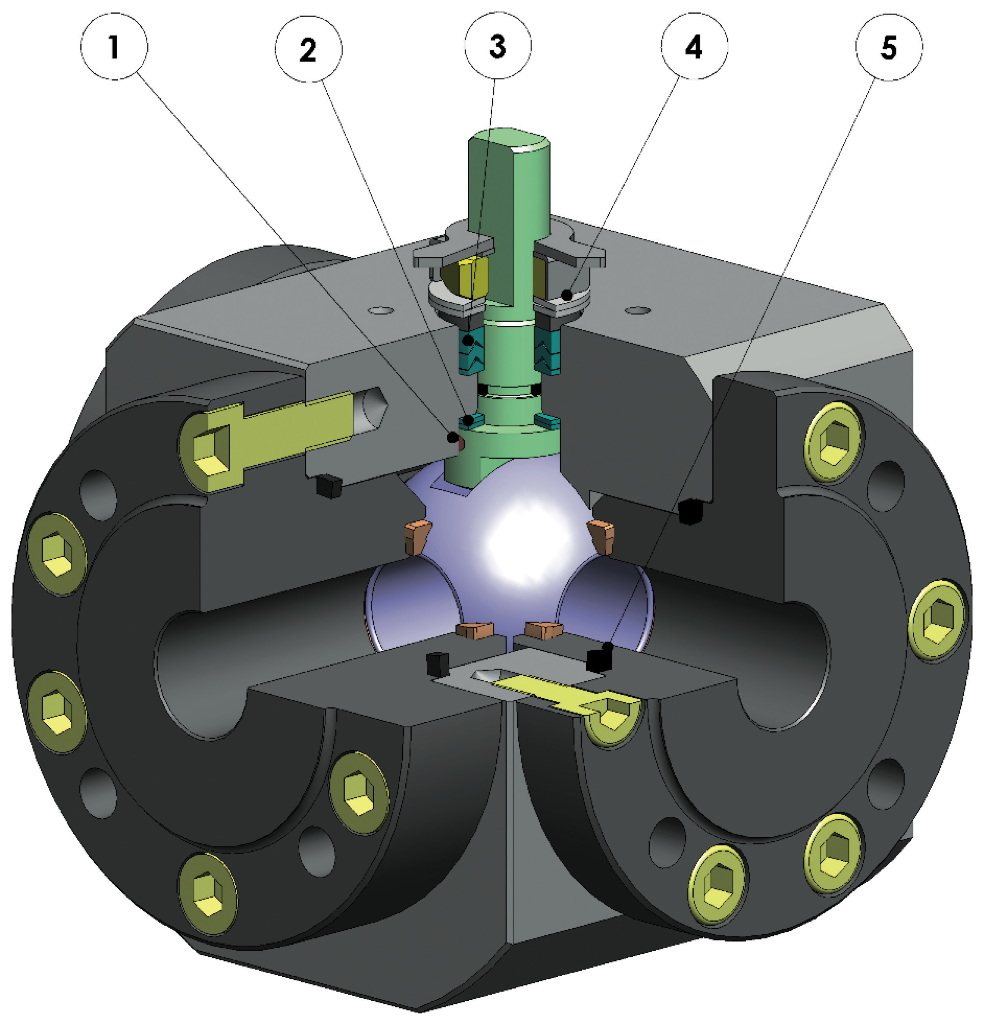

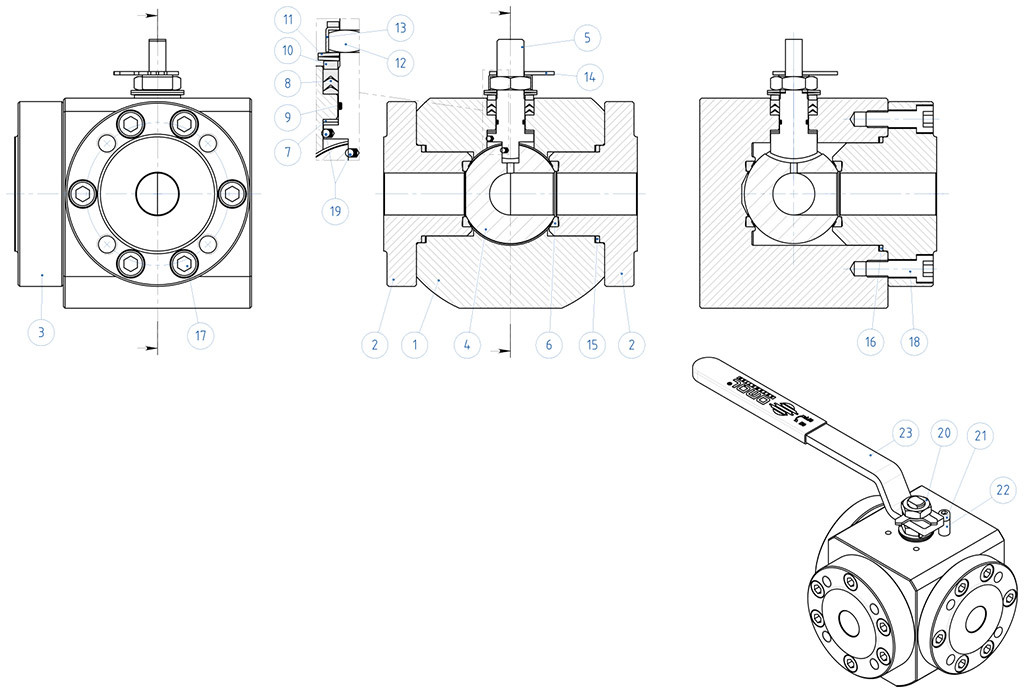

1. Antistatic device (continuità elettrica tra sfera, stelo e corpo) Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi Sicurezza garantita del contatto durante tutta la vita della valvola
2.Doppio anello antifrizione Garantisce una minor coppia di azionamento della valvola Minor usura rispetto all'esecuzione con singolo anello
3.Pacco guarnizioni a "v" con 3 guarnizioni più o-ring Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli
4.Molle a tazza sulla tenuta dello stelo Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite vero l'esterno Consentono di mantenere energizzate le guarnizoini tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche
5. Tenuta elasticizzata in grafite Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

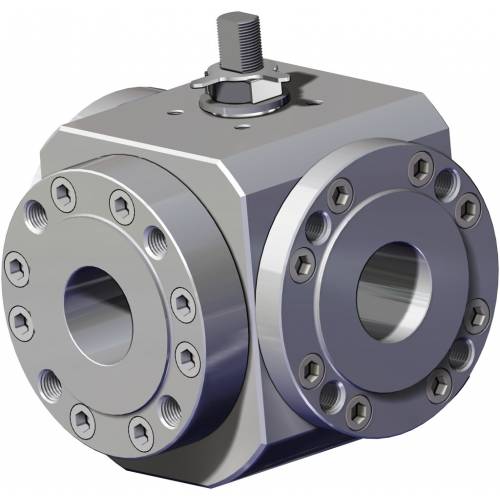

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento Maggior vita della valvola stessa Minor coppia di azionamento
Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard Garantisce una maggior resistenza alla corrosione Maggior duttilità del materiale
Processo produttivo interamente eseguito in OMAL Massimo controllo in tutte le fasi di lavorazione Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente
Certificato ATEX Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo
Certificazione "TA LUFT fugitive emission" Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno
Certificato PED Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

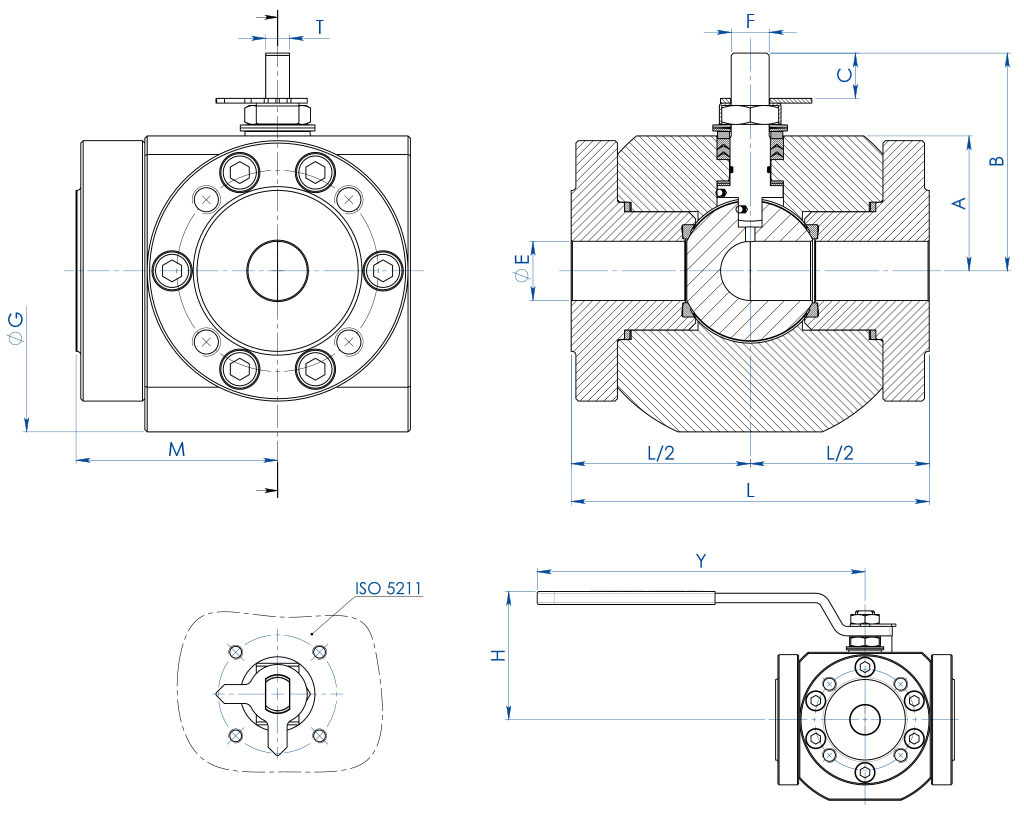

ESECUZIONE STANDARD • Sfera flottante, passaggio totale • Tenuta soft seat PTFE Modificato • Norme per flange d’attacco: EN1092-1, ASME B16.5 • Classi di pressione : ansi 150; PN16-40 • Classe di tenuta: EN12266-1 rate A • Temperatura di utilizzo: -40°C +150°C • Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici, fluidi aggressivi. • Antistatic device EN12266-2 • Tenuta stelo: pacco a V di serie in PTFE Modificato • Tenuta addizionale su stelo con O-ring FKM • Stelo anti Blow-out • Foratura piano per attuatore a norma ISO 5211 ESECUZIONI A RICHIESTA • Per altri tipi di flangiatura contattare il nostro ufficio commerciale. • Guarnizioni di tenuta in: PTFE caricato vetro (PTFE-GF), PTFE caricato carbografite (PTFE-CF). Per altri tipi di materiale contattare il nostro ufficio commerciale. • Leva inox • Dadi e molle stelo inox • Per esecuzioni con materiali (corpo/sfera/stelo) diversi dallo standard contattare il nostro ufficio commerciale • Marcatura e certificato ATEX A RICHIESTA
CERTIFICAZIONI • Conforme alla direttiva Europea 2014/68/UE PED; Fugitive Emission ISO 15848 (ISO FE BH-C03-SSA 0); Ta-Luft VDI: 2440 • Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508 • Conforme alla direttiva ATEX 2014/34/UE, certificato ATEX A RICHIESTA NORME DI PROGETTAZIONE • Spessori corpo in accordo a ASME B16.34, ASME VIII div.1, EN12516 • Materiali e rating in accordo ad ASME B16.34 per valvole ANSI ed EN12516 per valvole PN
Diagramma portata/perdita di carico e coefficiente nominale Kv
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.

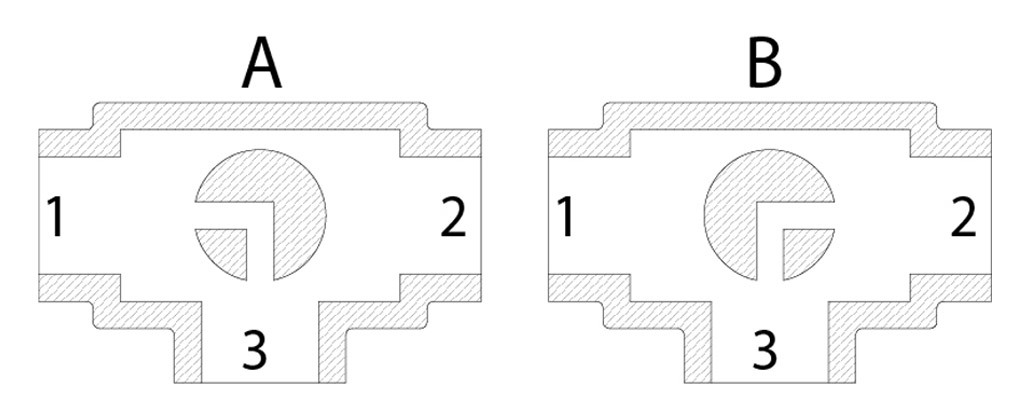

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
Vista da sopra

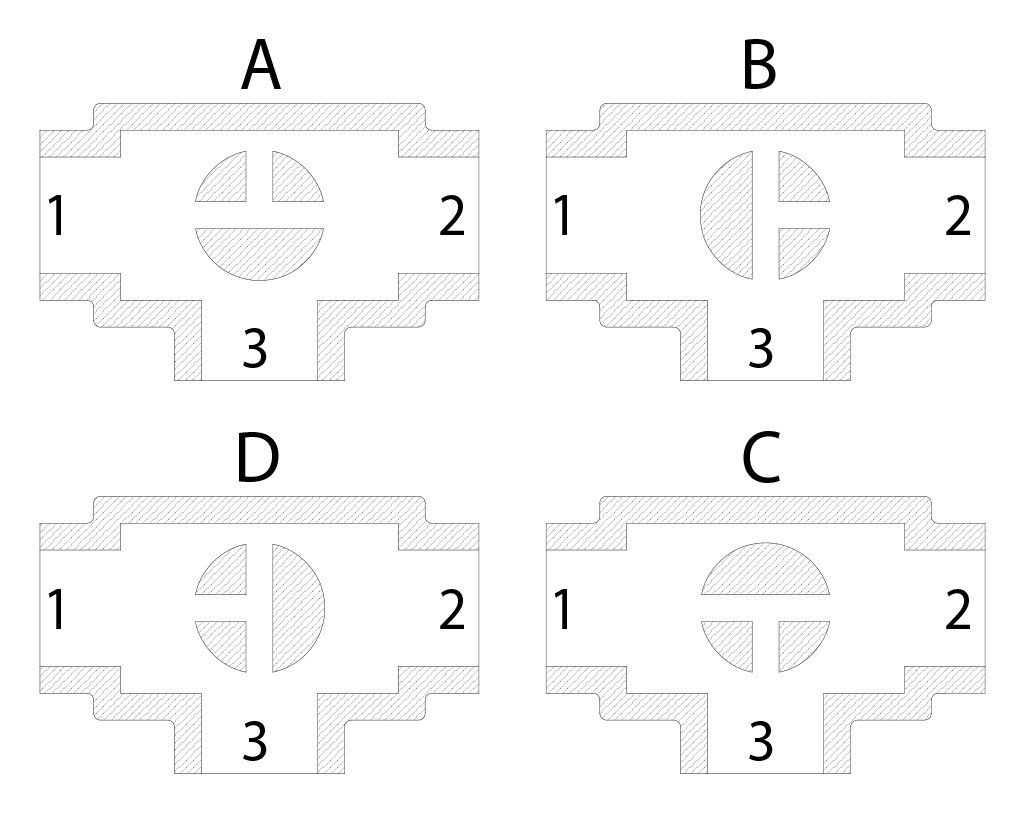

Schema sfera a "T"
Con l’attuatore sono possibili solo due posizioni con rotazione di 90°: la configurazione della sfera deve essere sempre comunicata al nostro ufficio commerciale. N.B.: Con attuatore SR NORMALMENTE CHIUSO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso antiorario. Con attuatore SR NORMALMENTE APERTO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso orario.
Vista da sopra
Il dimensionamento degli attuatori pneumatici è stato fatto considerando una pressione minima di alimentazione pari a 5,6 barg. Qualora si intercettino fluidi sgrassanti e/o contenenti particolato solido le coppie di manovra possono risultare maggiorate rispetto a quanto previsto.
PROLUNGA GUIDATA DA FUSIONE A LEVA
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
AISI304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Distanziale
PTFE Carbon Filled
(*): A richiesta disponibili in 304 S.S.
DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
8,5
70
8,5
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine
PROLUNGA GUIDATA SALDATA A LEVA
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-Ring
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Dado fermo leva
A2-70 (**)
10
Distanziale
PTFE Carbon Filled
(*): a richiesta disponibili in 304 S.S.
(**):non presente su valvole con attacco iso F04.
DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
9
70
9
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
PROLUNGA GUIDATA SALDATA PER ATTUATORE
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine
PROLUNGA CON TENUTA AGGIUNTIVA
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
A564 TP.630 (17-4ph)
3
Anello Antifrizione
TFM1600
4
O-Ring
FKM
5
Pacco A V
TFM1600
6
Anello Premiguarnizione
304 s.s.
7
Molle A Tazza
50CrV4 Zincato
8
Dado Stelo
UNI 3740-1 6S Zincato
9
Piastra Blocca Dado
304 s.s.
10
Guarnizione di tenuta
GRAFOIL
DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
C
D
F03
36
5,5
36
M5
10/6
20
10,2
F04
42
5,5
42
M5
12/8
26
15,1
F05
50
6,5
50
M6
16/10
35
21,2
F07
70
8,5
70
M8
22/14
47,5
28,4
F10
102
10,5
102
M10
30/18
61
35,2
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
