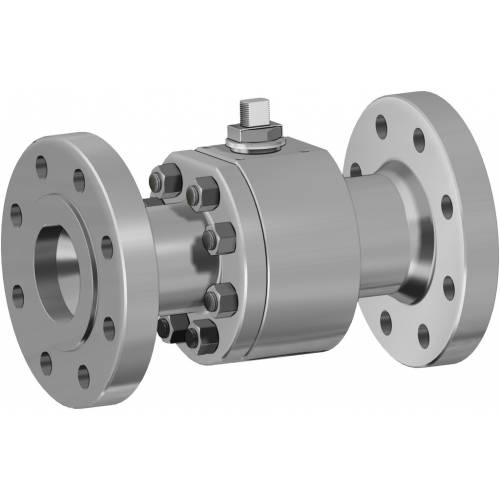

1. Antistatic device (continuità elettrica tra sfera, stelo e corpo) Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi Sicurezza garantita del contatto durante tutta la vita della valvola
2. Doppio anello antifrizione Garantisce una minor coppia di azionamento della valvola Minor usura rispetto all'esecuzione con singolo anello
3. Pacco guarnizioni a "v" con 3 guarnizioni più o-ring Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli
4. Molle a tazza sulla tenuta dello stelo Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite vero l'esterno Consentono di mantenere energizzate le guarnizoini tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche
5. Tenuta elasticizzata in grafite Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola
Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento Maggior vita della valvola stessa Minor coppia di azionamento
Facile manutenibilità direttamente sull'impianto Contenimento dei costi durante la fase di manutenzione
Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard Garantisce una maggior resistenza alla corrosione Maggior duttilità del materiale
Processo produttivo interamente eseguito in OMAL Massimo controllo in tutte le fasi di lavorazione Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente
Certificato "Fire Safe" Garantisce la tenuta della valvola anche in caso di incendio Certificato ATEX Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo
Certificazione "TA LUFT fugitive emission" Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno
Certificato PED Piena conformità alle norme di sicurezza europee per i dispositivi in pressione
Certificato fino a SIL 3 Elevato livello di sicurezza funzionale

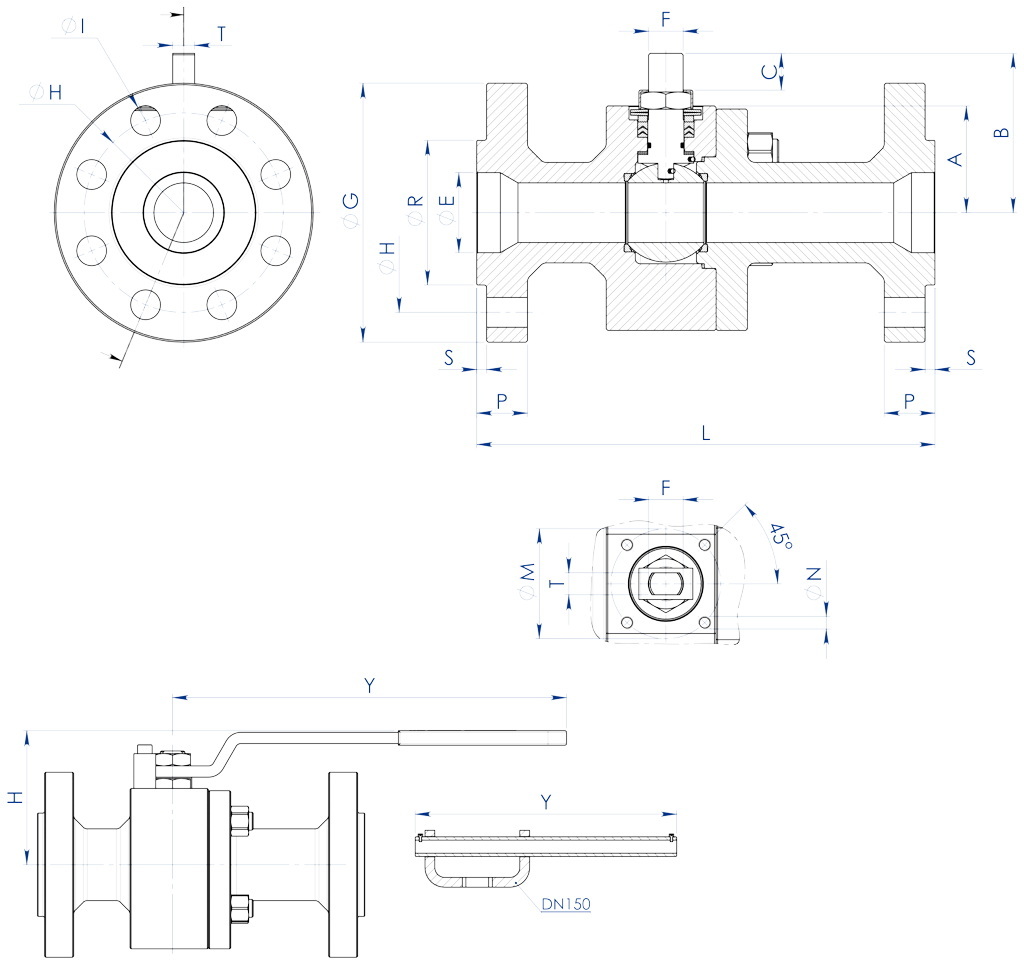

DIMENSIONI
MISURA
ANSI
A
B
C
∅E
Att. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
N° FORI
∅I
P
Kg
L
H
Y
KIT LEVA
KIT GUARNIZIONI
DN [mm]
[inch]
20x15
3/4”x1/2”
600
40
54,5
9,6
19
F04
42
M5
12/8
118
42,9
6,4
82,6
4
19
22,6
6,8
190
80
150
KLV58006
KGBV472040
25x20
1”x3/4”
600
45
57,5
9,6
25
F04
42
M5
12/8
125
50,8
6,4
88,9
4
19
24,4
8
216
88
150
KLV58006
KGBV472050
32x25
1”1/4x1”
600
50
71,5
14,6
32
F05
50
M6
16/10
135
63,5
6,4
98,6
4
19
27,4
10,8
229
95
275
KLV58008
KGBV472060
40x32
1”1/2x1”1/4
600
55
76,5
14,6
38
F05
50
M6
16/10
155
73
6,4
114,3
4
22
29,1
14,1
241
100
275
KLV58008
KGBV472070
50x40
2”x1”1/2
600
68
98,5
20,4
51
F07
70
M8
22/14
165
91,9
6,4
127
8
19
32,1
21,5
292
120
350
KLV58010
KGBV472080
65x50
2”1/2x2”
600
74
107,5
20,4
64
F07
70
M8
22/14
190
104,6
6,4
149,4
8
22
36,1
28,8
330
129
350
KLV58010
KGBV472090
80x65
3”x2”1/2
600
94
144
25,1
76
F10
102
M10
30/18
210
127
6,4
168,1
8
22
39,1
49
356
180
450
KLV58012
KGBV472100
100x80
4”x3”
600
101,5
151,5
25,1
102
F10
102
M10
30/18
275
157,2
6,4
215,9
8
25,5
45,1
75,3
432
188
450
KLV58012
KGBV472110
150x100
6”x4”
600
126
196,5
40,5
152
F14
140
M16
45/30
357
215,9
6,4
292,1
12
28,6
54,4
160
559
243
800
KLV58014
KGBV472120

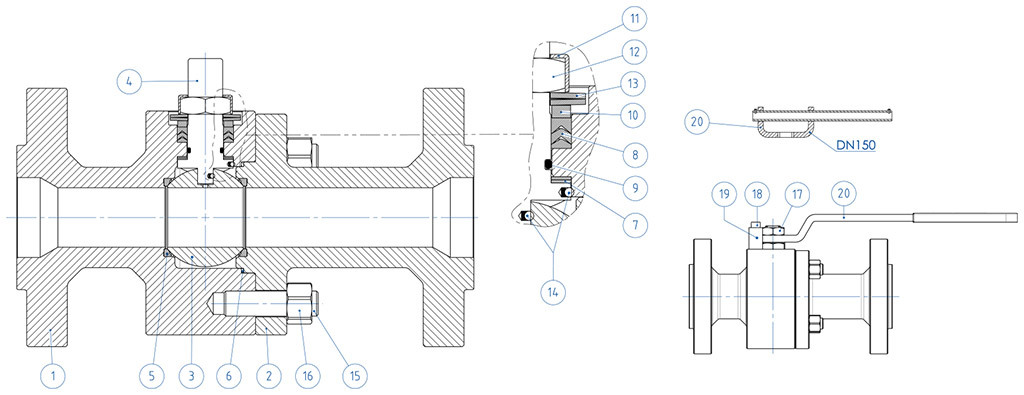

MATERIALI
ANSI 600 DA BARRA
N°
Descrizione
316 Stainless steel
1
Corpo
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Terminale
3
Sfera
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Stelo
A564 TP.630 (17-4PH)
5*
Seggio
DEVLON
6*
Guarnizione corpo terminale
GRAFOIL
7*
Tenuta inferiore stelo
TFM1600 (.)
8*
Guarnizioni tipo Chevron
TFM1600 (.)
9*
O-ring stelo
FKM (.)
10
Anello premi guarnizione
304 S.S.
11
Piastra blocca dado
304 S.S.
12
Dado stelo
UNI 3740-1 6S Zincato (x)
13
Molle a tazza
50CrV4 Zincato (xx)
14
Dispositivo antistatico
316 S.S.
15
Tiranti
ASTM A193-B8
16
Dadi
ASTM A194-Gr.8
17
Controdado
UNI 3740-1 6S Zincato
18
Vite di fermo
A2-70 UNI 3740 (304 S.S.)
19
Fermo di posizione
Acciaio al carbonio zincato (x) Carbon steel (x)
20
Leva
Fe37 zincato (x)
* Componenti del kit di guarnizioni
A richiesta disponibile in: (x): 304 s.s. (xx): 301 s.s. : per DN≤40x32 disponibile solo in DEVLON (.): Altri materiali disponibili a richiesta
PROLUNGA GUIDATA DA FUSIONE A LEVA
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
AISI304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Distanziale
PTFE Carbon Filled
(*): A richiesta disponibili in 304 S.S.
DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
8,5
70
8,5
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine
PROLUNGA GUIDATA SALDATA A LEVA
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-Ring
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Dado fermo leva
A2-70 (**)
10
Distanziale
PTFE Carbon Filled
(*): a richiesta disponibili in 304 S.S.
(**):non presente su valvole con attacco iso F04.
DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
9
70
9
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
PROLUNGA GUIDATA SALDATA PER ATTUATORE
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine
PROLUNGA CON TENUTA AGGIUNTIVA
MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
A564 TP.630 (17-4ph)
3
Anello Antifrizione
TFM1600
4
O-Ring
FKM
5
Pacco A V
TFM1600
6
Anello Premiguarnizione
304 s.s.
7
Molle A Tazza
50CrV4 Zincato
8
Dado Stelo
UNI 3740-1 6S Zincato
9
Piastra Blocca Dado
304 s.s.
10
Guarnizione di tenuta
GRAFOIL
DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
C
D
F03
36
5,5
36
M5
10/6
20
10,2
F04
42
5,5
42
M5
12/8
26
15,1
F05
50
6,5
50
M6
16/10
35
21,2
F07
70
8,5
70
M8
22/14
47,5
28,4
F10
102
10,5
102
M10
30/18
61
35,2
NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.
