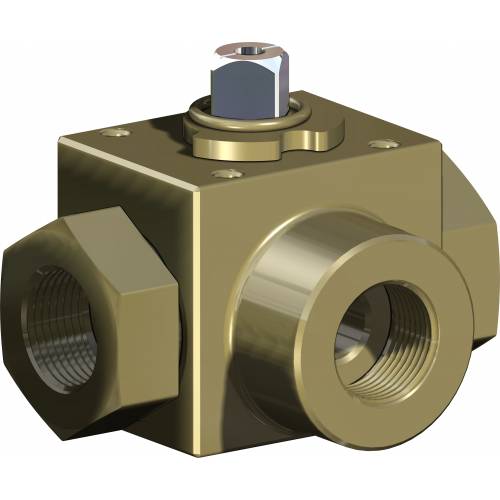

Valvola a sfera in acciaio carbonio Item 541

Valvola a sfera in acciaio carbonio Item 541

Valvola a sfera in acciaio al carbonio 3 vie filettata con sfera a “L” per alta pressione passaggio integrale

CONFIGURA AZIONAMENTO
RICHIEDI INFORMAZIONI
STAMPA PAGINA
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • specifiche

CARATTERISTICHE GENERALI:
• Estremità filettate femmina a norma DIN/ISO 228
• La valvola funziona solo come deviatore non permette alcuna chiusura della mandata ed é obbligatoriamente collegata al manicotto centrale.
• Temperatura di utilizzo: da -10°C a +100°C
• Pressione di utilizzo: 3/8”-1/2” PN 500; 3/4”-1” PN 315.
• Fluido intercettato: olii, prodotti petroliferi e petrolchimici.

ESECUZIONI SPECIALI A RICHIESTA:
• Per altre applicazioni consultare il nostro ufficio commerciale.

CERTIFICAZIONI:
• Versione ATEX in conformità alla Direttiva Europea 2014/34/UE
• Certificato ATEX a richiesta

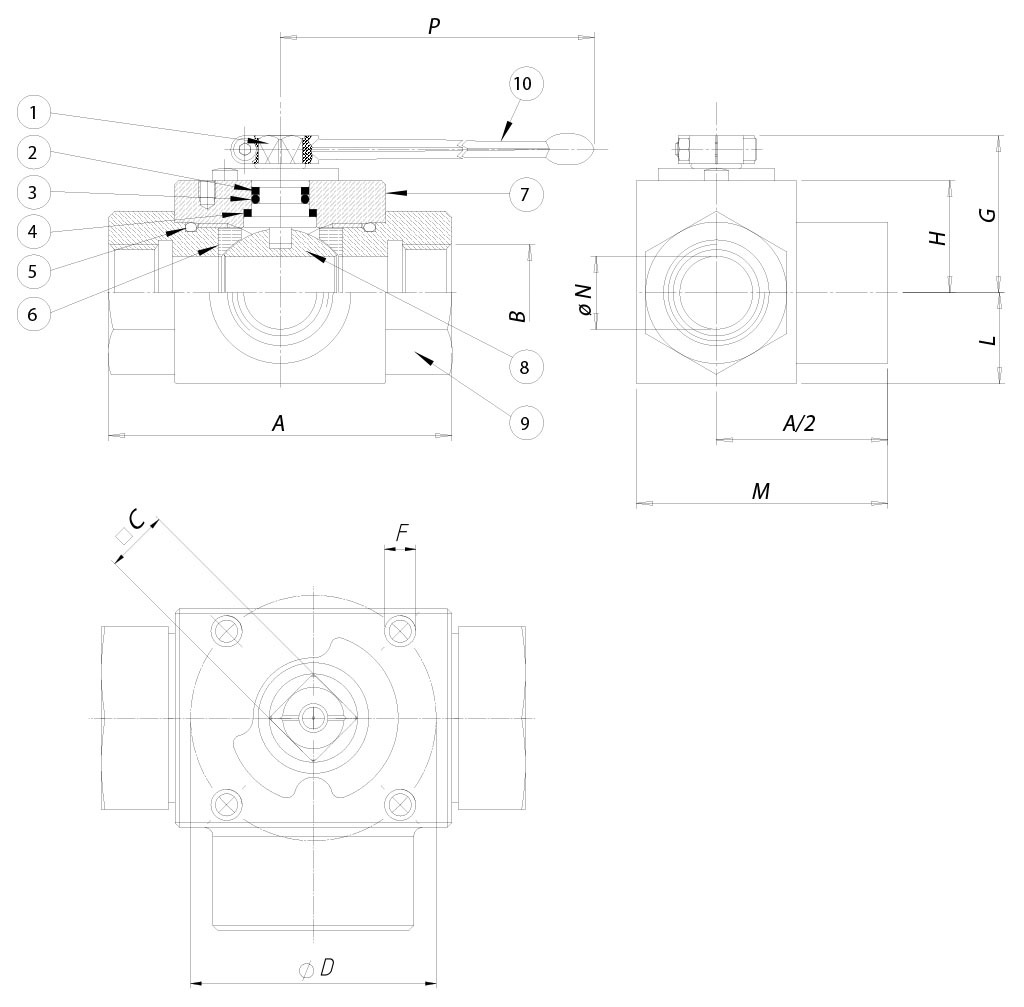

DIMENSIONI
MISURA
A
B
□C
D
ISO
F
G
H
L
M
øN
P
DN [mm]
[inch]
DN 10
3/8"
72
3/8”
9
36
F03
M5
34,3
20,5
17,5
52
10
115
DN 15
1/2"
83
1/2”
9
36
F03
M5
35
21
19
59
13
115
DN 20
3/4"
95
3/4”
14
50
F05
M6
50,8
32,5
24,5
72
20
200
DN 25
1"
113
1”
14
50
F05
M6
53,8
35,5
29,5
85,5
25
200

MATERIALI
1
Stelo
Acciaio carbonio
CF9SMn28
2*
Anello antiestrusione
P.T.F.E.

3*
O-ring tenuta stelo
FPM

4*
Dischetto di tenuta superiore
POM + MoS2

5*
O-ring di tenuta laterale
FPM

6*
Guarnizioni di tenuta sfera
POM + MoS2

7
Corpo
Acciaio carbonio
CF9SMn28
8
Sfera
Acciaio carbonio cromata
CF9SMn28
9
Manicotto femmina
Acciaio carbonio
CF9SMn28
10
Leva
Acciaio carbonio

* Particolari del kit di ricambio KGBV81...

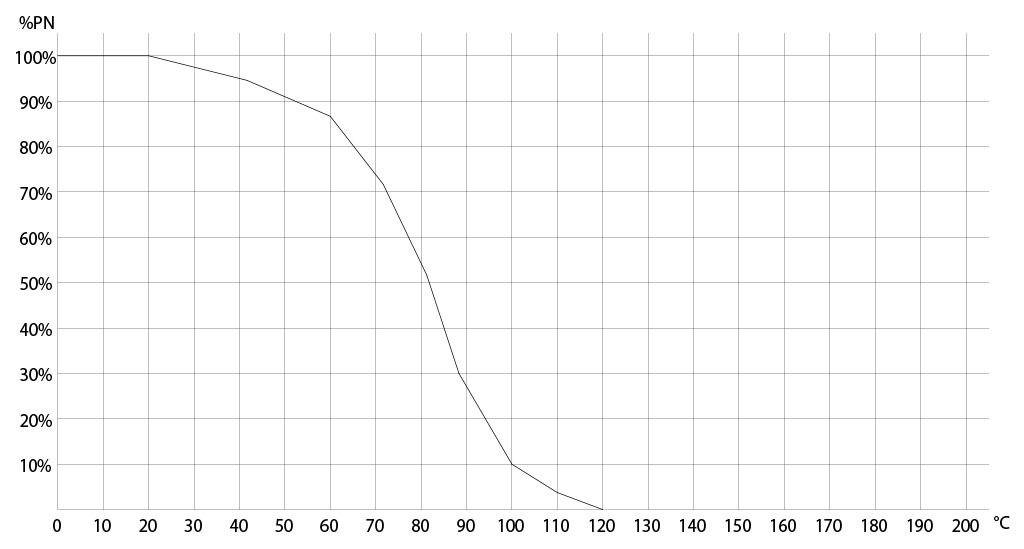

Diagramma pressione/temperatura

COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"

PN 315 bar


34
37
PN 500 bar
15
18




I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4.
Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

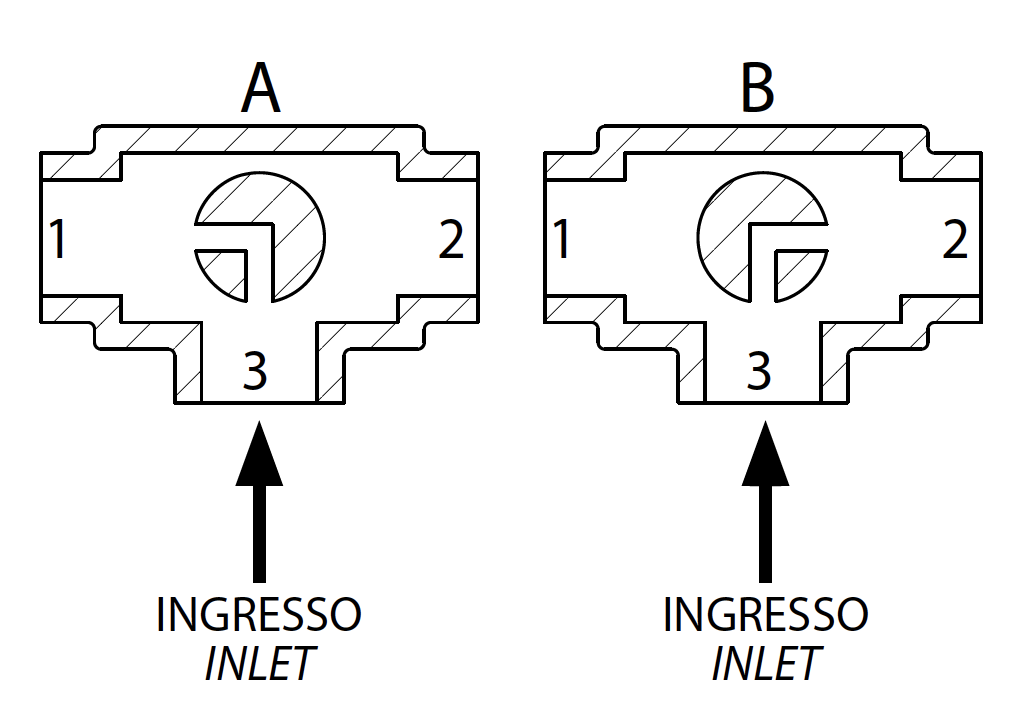

Schema sfera a "L"

N.B.:
Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”.
Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.

Vista da sopra
