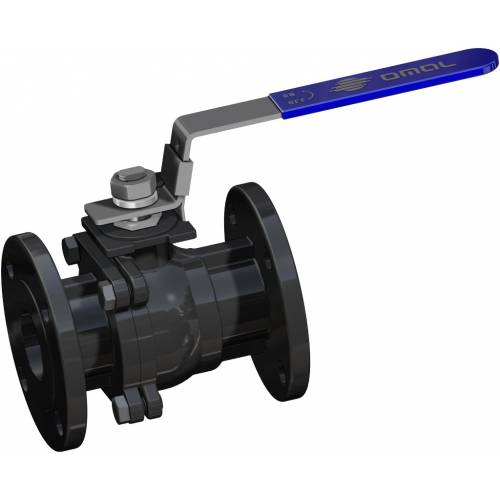

Valvola a sfera SPARTAN Split Body PN 16-40 ANSI 150-300 acciaio al carbonio

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • documenti

1. Tenuta addizionale mediante Oring
Garantisce una tenuta addizionale verso l’esterno

2. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

3. Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Linea di valvole fusa
Minor peso della valvola

Certificato "Fire Safe"

Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX

Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato PED

Conformità alla direttiva europea sulla sicurezza per i dispositivi in pressione

ESECUZIONE STANDARD
• Sfera flottante, passaggio totale
• Tenuta soft-seat PTFE+15%vetro
• Norme per flange d’attacco EN 1092-1; ASME B16.5
• Temperature di utilizzo: -20°C / +150°C
• Classe di pressione: PN16-40; ANSI 150-300
• Fluido intercettato: aria, acqua, gas, prodotti petroliferi.
• Antistatic device EN12266-2
• Tenuta stelo: pacco a V di serie in PTFE
• Tenuta addizionale su stelo con O-ring FKM
• Stelo anti Blow-out
• Trattamento superficiale brunitura

CERTIFICAZIONI
• Conforme alla direttiva Europea 2014/68/UE PED
• Conforme alla direttiva ATEX 2014/34/UE
• FIRE SAFE: API 607 - EN ISO 10497

​​​​

DIMENSIONI E CODICI  -PN-
MISURA  PNCodice Carbon Steel A216 WCBCodice  Stainless steel CF8MØEAYØGØRSPØHN° Fori
ØIKgL
DN [mm][inch]
DN 151/2"PN16-40LSP04F03CCLSP04F03AE1585,71699545214654142,3115 (1)
DN 203/4"PN16-40LSP05F03CCLSP05F03AE2087,516910558216754142,9120 (1)
DN 251"PN16-40LSP06F03CCLSP06F03AE2510320511568216854143,8125 (1)
DN 321" 1/4PN16-40LSP07F03CCLSP07F03AE32108205140782161004185,3130 (1)
DN 401" 1/2PN16-40LSP08F03CCLSP08F03AE38126266150883151104186,9140 (1)
DN 502"PN16-40LSP09F03CCLSP09F03AE501332661651023171254189,4150 (1)
DN 652" 1/2PN16LSP10E03CCLSP10E03AE6314229818512231514541813,1170 (1)
DN 803"PN16-40LSP11F03CCLSP11F03AE7616539020013832116081817,8180 (1)
DN1004"PN16LSP12E03CCLSP12E03AE9618339022015831718081825190 (1)



DIMENSIONI E CODICI    -ANSI-
 MISURAANSICodice Carbon Steel A216 WCBCodice Stainless steel CF8MØEAYØGØRSPØHN° foriØIKgL
DN [mm][inch]
DN 151/2”ANSI 150LSP04104CCLSP04104AE1585,716989351,69,660,54161,8108 (2)
DN 151/2”ANSI 300LSP04204CCLSP04204AE1585,716995351,612,766,54162,3140 (2)
DN 203/4”ANSI 150LSP05104CCLSP05104AE2088,516999431,69,6704162117 (2)
DN 203/4”ANSI 300LSP05204CCLSP05204AE2088,5169117431,614,282,54193,2152 (2)
DN 251”ANSI 150LSP06104CCLSP06104AE25103205108511,69,7794163127 (2)
DN 251”ANSI 300LSP06204CCLSP06204AE25103,3205124511,615,9894194,4165 (2)
DN 321” 1/4ANSI 150LSP07104CCLSP07104AE3210820511763,51,611,188,94164140 (2)
DN 321” 1/4ANSI 300LSP07204CCLSP07204AE32108205133641,617,598,54195,7178 (2)
DN 401” 1/2ANSI 150LSP08104CCLSP08104AE3812826612773,21,612,798,64165,8165 (2)
DN 401” 1/2ANSI 300LSP08204CCLSP08204AE38128,4266156731,6191154228,6190 (2)
DN 502”ANSI 150LSP09104CCLSP09104AE50136266152921,614,4120,7419,18,4178 (2)
DN 502”ANSI 300LSP09204CCLSP09204AE50135,9266165921,620,812781910,9216 (2)
DN 652” 1/2ANSI 150LSP10104CCLSP10104AE65148298178104,61,616139419,113,2190 (2)
DN 652” 1/2ANSI 300LSP10204CCLSP10204AE63147,62981901051,623,814982216,7241 (2)
DN 803”ANSI 150LSP11104CCLSP11104AE801683901901271,617,5152419,117,3203 (2)
DN 803”ANSI 300LSP11204CCLSP11204AE76167,53902101271,626,916882223,9282 (2)
DN1004”ANSI 150LSP12104CCLSP12104AE100183390228157,21,622,4190,5819,127,8229 (2)
DN1004”ANSI 300LSP12204CCLSP12204AE100182,53902541571,630,220082238,4305 (2)
(1) EN 558 TAB.2 COL.14/DIN 3202-1 F4             (2) ANSI B16.10













MATERIALI     -   B.O.M.

Descrizione
Versione - Acciaio al Carbonio
Versione - Acciaio Inox
1
Corpo
ASTM A216 WCB
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
2
Terminale
3
Sfera
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Stelo
ASTM A276 316
ASTM A276 316
5
Seggio
PTFE + 15% GLASS FILLED
PTFE + 15% GLASS FILLED
6
Guarnizione corpo-terminale
GRAPHITE
GRAPHITE
7
Tenuta inferiore
PTFE
PTFE
8
Pacco a V
9
O-ring stelo
FKM
FKM
10
Premiguarnizione
304 s.s.
304 s.s.
11
Dado stelo Stem
12
Rosetta elastica
13
Dispositivo Antistatico
STAINLESS STEEL
STAINLESS STEEL
14
Vite
304 s.s.
304 s.s.
15
Fermo leva
16
Leva
STAINLESS STEEL
STAINLESS STEEL

 CERTIFICATI

 ISTRUZIONI

CONFIGURA AZIONAMENTO
