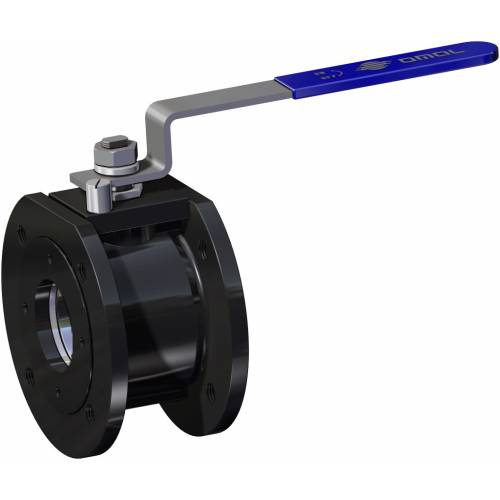

Valvola a sfera STARK Wafer PN 16-40 acciaio al carbonio

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • documenti

1. Tenuta addizionale mediante Oring
Garantisce una tenuta addizionale verso l’esterno

2. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

3. Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Linea di valvole fusa
Minor peso della valvola

Certificato "Fire Safe"

Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX

Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato PED

Conformità alla direttiva europea sulla sicurezza per i dispositivi in pressione

ESECUZIONE STANDARD
• Sfera flottante, passaggio totale.
• Tenuta soft-seat PTFE+15%vetro.
• Norme per flange d’attacco EN 1092-1.
• Temperature di utilizzo: -20°C / +150°C.
• Classe di pressione: PN16-40.
• Fluido intercettato: aria, acqua, gas, prodotti petroliferi.
• Antistatic device EN12266-2.
• Tenuta stelo: pacco a V di serie in PTFE.
• Tenuta addizionale su stelo con O-ring FKM.
• Stelo anti Blow-out.
• Trattamento superficiale brunitura.

CERTIFICAZIONI
• Conforme alla direttiva Europea 2014/68/UE PED.
• Conforme alla direttiva ATEX 2014/34/UE.
• FIRE SAFE: API 607 - EN ISO 10497.

DIMENSIONI E CODICI
MISURA
PN
Codice  Carbon Steel A216 WCB
Codice Stainless steel CF8M
ØE
A
Y
ØG
ØR
S
P
ØH
N° Fori

ØI
Kg
L
DN [mm]
[inch]
DN 15
1/2"
PN16-40
LST04F00CC
LST04F00AE
15
70
153
88
45
1
6
65
4
M12
1,2
36
DN 20
3/4"
PN16-40
LST05F00CC
LST05F00AE
20
70
153
98
58
1
6
75
4
M12
1,4
38
DN 25
1"
PN16-40
LST06F00CC
LST06F00AE
25
80
152,5
108
68
1,75
7
85
4
M12
2
43
DN 32
1" 1/4
PN16-40
LST07F00CC
LST07F00AE
32
87
152,5
128
78
1,5
7
100
4
M16
2,9
51
DN 40
1" 1/2
PN16-40
LST08F00CC
LST08F00AE
38
102
181
150
88
1,5
13
110
4
M16
4,4
63
DN 50
2"
PN16-40
LST09F00CC
LST09F00AE
50
108
181
165
102
1,5
14
125
4
M16
5,5
70
DN 65
2" 1/2
PN10-16
LST10E00CC
LST10E00AE
65
143
287,5
186
123
1,5
13,5
145
4
M16
10,1
107
DN 80
3"
PN16-40
LST11F00CC
LST11F00AE
76
152
287,5
200
138
3
21
160
8
M16
13
120
DN100
4"
PN10-16
LST12E00CC
LST12E00AE
96
168
322
220
158
2,5
17
180
8
M16
19,7
152

MATERIALI   -   B.O.M

Descrizione
Versione  - Acciaio al Carbonio
Versione  - Acciaio Inox
1
Corpo
ASTM A216 WCB
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
2
Ghiera
3
Sfera
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Stelo
ASTM A276 316
ASTM A276 316
5
Seggio
PTFE + 15% GLASS FILLED
PTFE + 15% GLASS FILLED
6
Guarnizione corpo-terminale
GRAPHITE
GRAPHITE
7
Tenuta inferiore
PTFE
PTFE
8
Pacco a V
9
O-ring stelo
FKM
FKM
10
Premiguarnizione
304 s.s.
304 s.s.
11
Dado stelo
12
Rosetta elastica
13
Dispositivo Antistatico
STAINLESS STEEL
STAINLESS STEEL
14
Fermo leva
304 s.s.
304 s.s.
15
Leva
STAINLESS STEEL
STAINLESS STEEL
