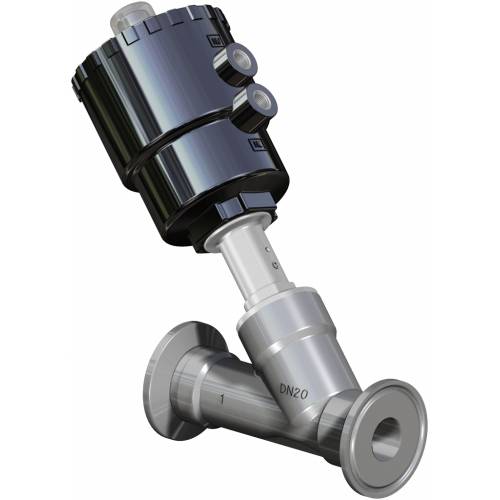

Valvola pneumatica ARES clamp 3A

  • caratteristiche
  • dimensioni
  • specifiche
  • accessori
  • documenti

CARATTERISTICHE GENERALI:
Materiale del corpo valvola: A351-CF3M (316L S.S.).
Attacchi valvola: Vedi schema di codifica.
Montaggio in ogni posizione: orizzontale, verticale, obliqua.
Gamma disponibile da DN 15 a DN 50 nelle versioni doppio effetto; semplice effetto: normalmente chiusa,normalmente chiusa anticolpo d’ariete e normalmente aperta.
Le prestazioni e i diagrammi delle pressioni sono le medesime delle versioni standard ma limitate a PN16
A richiesta: versioni per vuoto e per uso ossigeno
Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine

FLUIDO DI COMANDO:
FFluido di pilotaggio: aria compressa lubrificata o secca, gas e fluidi neutri;
Temperatura ambiente: da -10°C a +60° C

FLUIDO INTERCETTATO:
Aria, acqua, alcool, olii, carburanti, soluzioni saline, vapore, ecc..(comunque compatibili con CF3M (316L S.S.) e PTFE)
Pressione di utilizzo da 0 a 16 bar (vapore a 180°C da 0 a 10 bar) in funzione della misura e della versione scelta vedi pagine seguenti.
Temperatura da -10°C a +180°C.
Viscosità massima 600 cst (mm2/s).

A richiesta versioni ISO 2852

Pressione di utilizzo fino a 16 bar (per il dettaglio vedere relativi diagrammi).

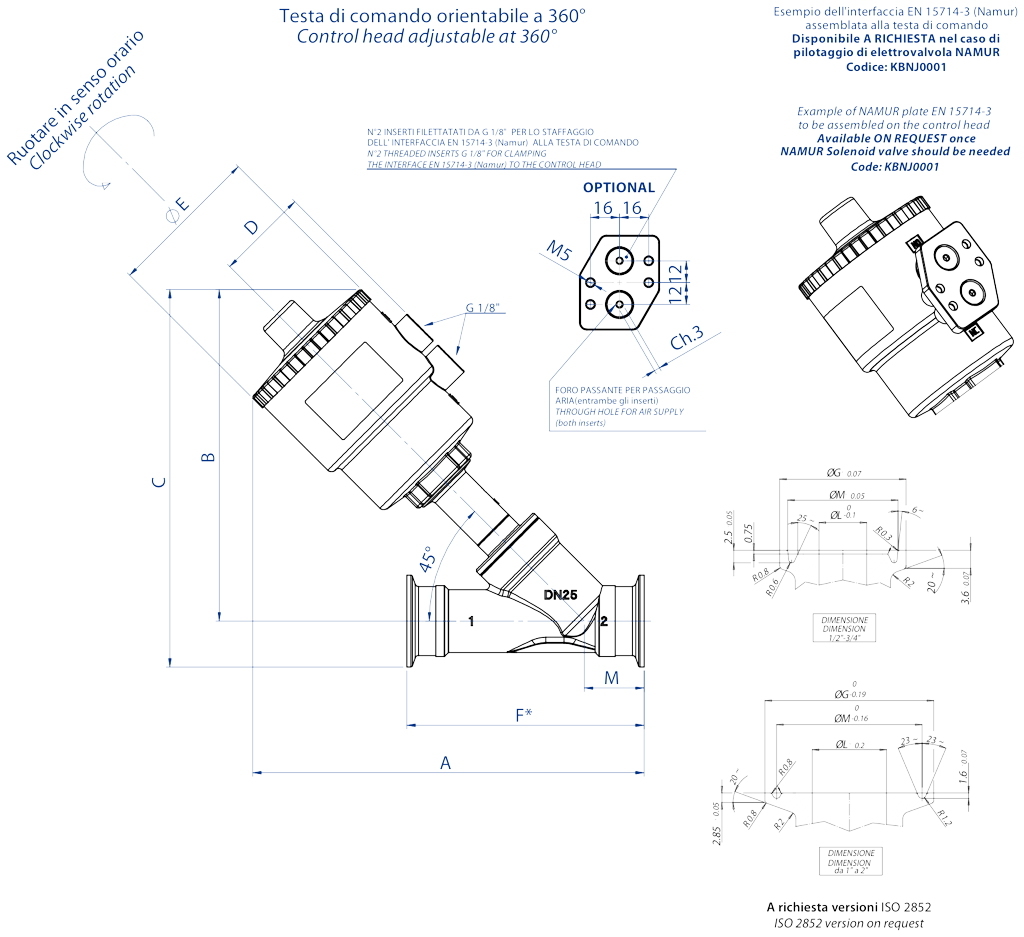

DIMENSIONI
CLAMP

Testa di comando
Passaggio
 (mm)
A
B
C
D
øE
F *
øG
øH
øL
M
1/2”
Ø 50
9,5(*)
179
156
168,6
44
70
88,9
25,2
19
9,5
22
3/4”
Ø 50
15
181,5
156
168,6
44
70
101,6
25,2
19
15,8
22
1”
Ø 50
20
189,3
160
185,3
44
70
114,3
50,5
32
22,2
43,5
1”
Ø 63
20
207,3
178
203,3
50,5
84,4
114,3
50,5
23
22,2
43,5
1”1/2
Ø 63
32
214,6
186
211,3
50,5
84,4
139,7
50,5
38
34,9
43,5
1”1/2
Ø 90
32
254,6
226
251,3
66,2
116,4
139,7
50,5
38
34,9
43,5
1”1/2
Ø 110
32
290,6
261
286,3
77,4
140,6
139,7
50,5
38
34,9
43,5
2”
Ø 63
40
224,7
190
222
50,5
84,4
158,8
64
54
47,6
56,5
2”
Ø 90
40
264,7
230
262
66,2
116,4
158,8
64
54
47,6
56,5
2”
Ø 110
40
300,7
266
298
77,4
140,6
158,8
64
54
47,6
56,5
(*) Il passaggio valvola è 15 mm, la riduzione a 9,5 mm è dovuta al passaggio del clamp
In neretto gli accoppiamenti consigliati. Altre combinazioni a richiesta.

MODALITA' DI IMPIEGO

Limitatore della corsa
Consente di limitare la corsa dell’otturatore valvola in apertura e quindi di regolare la portata. Disponibile per tutte le versioni. Nelle versioni semplice effetto normalmente aperte può essere utilizzato anche come comando manuale di emergenza.

Comando
 A mm
Codice
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

Non disponibile con testa ∅ 40.

Comando manuale di emergenza
Consente di effettuare l’apertura della valvola in caso di emergenza (mancanza di fluido di pilotaggio, guasto all’impianto, mancanza di segnale di pilotaggio ecc..). Disponibile per tutte le valvole nelle versioni normalmente chiuse.

Comando
mm
Codice
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

Non disponibile con testa ∅ 40

Elettropilota 3/2 - Elettrovalvola 3/2 - 5/2

Elettrovalvola di comando
Elettropilota 3/2 per il montaggio diretto.
Corpo e bobina orientabili sui 360°
Comando manuale standard.
Elettrovalvola (NAMUR) predisposta per la selezione tra la funzione 5/2 e 3/2 che si realizza montando la corrispondente basetta (entrambe fornite).
Temperatura ambiente da -10°C a +50°C

Voltaggio24 Vac115 Vac230 Vac24 Vdc
ElettropilotaEP415024EP415110EP415220EP412024

Voltaggio24 Vac115 Vac230 Vac24 Vdc
Elettrovalvola NAMUR* ER8188A2ER8188A4ER8188A5ER8188C2
Interfaccia NAMURKBNJ0001

* Da utilizzare solo con interfaccia NAMUR

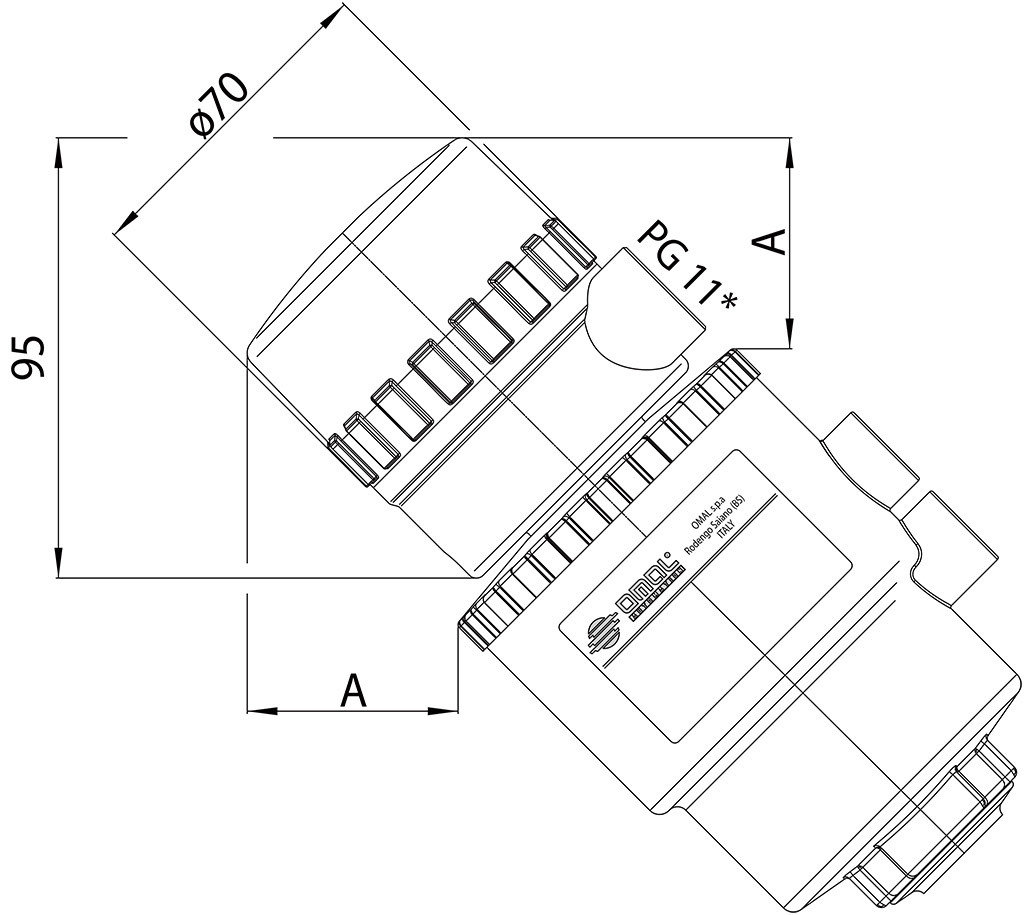

Box di segnalazione
Il box di segnalazione per il controllo della posizione aperto o chiuso con due finecorsa meccanici o induttivi é adatto al montaggio su tutta la serie di valvole con attuatori ∅50 - ∅63 - ∅90 - ∅110.
A richiesta sono disponibili i morsetti per collegare l’elettrovalvola e indicatori visivi tramite led.
Grado di protezione IP 65
Temperatura ambiente da -20°C a +70°C
Accesso cavo n°1 PG11
Materiale dell’involucro in poliammide con coperchio in polimetacrilato trasparente.

Comando
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

TIPI DI FINECORSA DISPONIBILI

Interruttori di finecorsa induttivi NAMUR EExia
Tensione nominale: 8 Vdc
Consumo: azionato ≤1 mA; rilasciato ≥3 mA
Temperatura di funzionamento: da -20° C a +70 C

Configurazione Codice
1 finecorsa: alto in posizione di valvola aperta
KSIN9A0xx
1 finecorsa: basso in posizione di valvola chiusa
KSIN9C0xx
2 finecorsa valvola aperta e chiusa
KSIN920xx

Interruttori finecorsa di prossimità
Tensione nominale: 10÷30 Vdc
Consumo: 15 mA;
Temperatura di funzionamento: da -20° C a +70° C

Configurazione Codice
1 finecorsa: alto in posizione di valvola apertaKSI09A0xx
1 finecorsa: basso in posizione di valvola chiusaKSI09C0xx
2 finecorsa valvola aperta e chiusa
KSI0920xx

Interruttori di finecorsa meccanici
Finecorsa alto: valvola aperta
Finecorsa basso: valvola chiusa
Carico max: 5A 250 Vac; 1A 250 Vdc

Configurazione
Codice
2 finecorsa
KSM0C20xx

xx = Ø testa di comando
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
