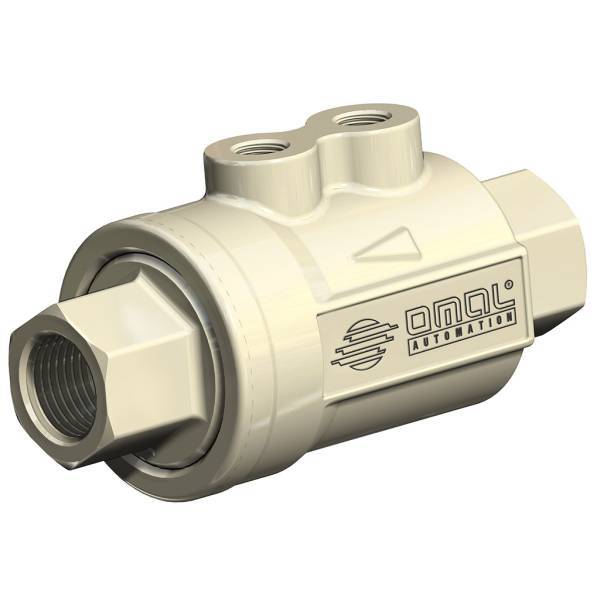

1. Diametro di passaggio interno uguale al diametro di passaggio del tubo Geometria ottimizzata per massimizzare la portata
2. Attuatore e valvola integrati in un unico prodotto Minor ingombro (-60%) e costi ridotti rispetto ad una valvola attuata

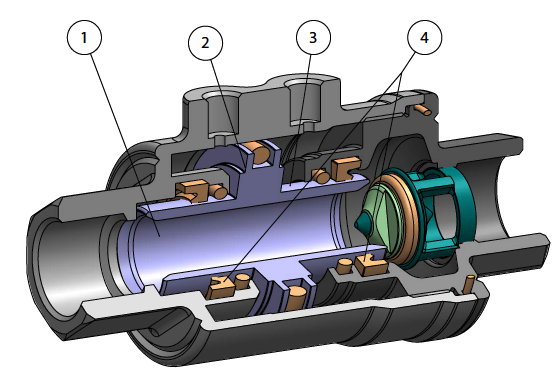

3. Pistone con nichelatura chimica (20-25 micron) Maggior protezione contro gli agenti corrosivi Minor usura delle guarnizioni grazie all'aumento di durezza superficiale (400-550 HV)
4. Guarnizioni a labbro Minor usura della guarnizione rispetto ad un o-ring
Varie guarnizioni di tenuta Massima compatibilità con diverse tipologie di fluidi a seconda della guarnizione montata (EPDM, NBR, FKM)
Assenza di parti mobili esterne Rischi di infortuni ridotti Facilità di montaggio in ogni posizione
Lunga vita garantita Durata 10 volte superiore rispetto alla valvola a sfera con costi di manutenzione ridotti
Processo produttivo interamente realizzato in OMAL Massimo controllo in tutte le fasi di lavorazione
Minor consumo d'aria Risparmio d'aria pari ad un 80% rispetto ad una valvola attuata con attuatore semplice effetto con conseguente minor carico di lavoro del compressore o possibilità di utilizzo di un compressore con dimensioni ridotte Certificato ATEX Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo
Certificato PED Piena conformità alle norme di sicurezza europee per i dispositivi in pressione
CARATTERISTICHE GENERALI: • Disponibile nelle versioni doppio effetto “DA” e semplice effetto “SR” (sia normalmente aperto sia normalmente chiuso) con misure da 3/8” a 2”. • Flusso unidirezionale. • Attacchi filettati GAS EN 10226-1 Rp (ISO 7/1) - DIN 2999 (a richiesta filetti NPT) con connessioni del fluido di comando secondo interfaccia NAMUR (opzionale). • L’ottimizzazione della fluidodinamica interna ha consentito la realizzazione di un condotto con perdite di carico ridotte al minimo: vedi diagramma portate. • Possibilità di utilizzo in qualsiasi posizione di montaggio (orizzontale, verticale, obliqua). • Disponibile con guarnizioni NBR, FKM ed EPDM: - NBR: compatibile con aria, gas, olii, acqua, etc. - FKM: ottima compatibilità con la maggior parte dei fluidi. Sconsigliato per il vapore. - EPDM: ottima compatibilità con acqua calda e vapore. Non compatibile con prodotti minerali (olii, grassi etc.). • Per gas, fluidi esplosivi e maggiori informazioni sulla compatibilità dei materiali si prega di consultare il nostro ufficio commerciale. • Possibilità di segnalare l’apertura o chiusura della valvola tramite l’applicazione di finecorsa induttivi a contatto magnetico esterni (disponibili a richiesta) previo acquisto della versione VIP con magnete interno, da specificare in fase d'ordine. • Classe di tenuta VI secondo IEC 60534-4 (ANSI-FCI 70-2 classe VI). • Conforme alla direttiva Europea 2014/68/UE “PED”. • Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine.
FLUIDO DI COMANDO: • Aria compressa filtrata non necessariamente lubrificata; con temperature da -20°C a 0°C usare aria secca. • In caso di lubrificazione usare olio compatibile con le guarnizioni impiegate. • Pressione di comando: min. 3 bar; max. 8.5 bar nella versione doppio effetto - min. 4,2 bar; max. 8.5 bar nelle versioni semplice effetto.
FLUIDO INTERCETTATO: • Pressione: max. 10 bar, vedere diagramma. • Temperatura: - NBR (anche versione con magnete): da -20°C a +80°C - EPDM ed FKM senza magnete: da -20°C a +150°C - EPDM ed FKM con magnete: da-20°C a +90°C • Tenuta al vuoto: 97% vuoto (circa 30 mbar assoluti, -980 mbarg). Valore di perdita <10-6 mbar·l/s (Valore inferiore a 2g di aria a temperatura ambiente l’anno).

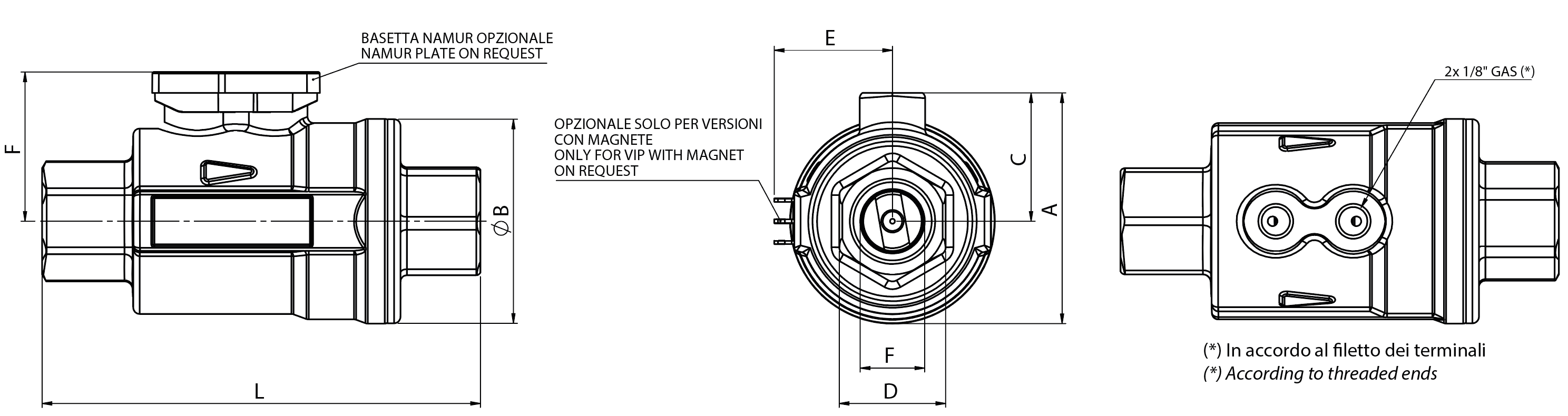

DIMENSIONI
DN diametro nominale
mm
10
15
20
25
32
40
50
Misura F
GAS/NPT
3/8"
1/2”
3/4”
1”
1”1/4
1”1/2
2”
Passaggio
mm [in]
10
[0.39]
15
[0.59]
20
[0.79]
25
[0.98]
32
[1.26]
40
[1.57]
50
[1.97]
A
mm [in]
53,5
[2.11]
58,95
[2.32]
70,75
[2.79]
76
[2.99]
91
[3.58]
102
[4.02]
114,3
[4.5]
B
mm [in]
46
[1.81]
51,7
[2.04]
63,5
[2.5]
69
[2.72]
86
[3.39]
96
[3.78]
109
[4.29]
C
mm [in]
30,5
[1.2]
33,1
[1.3]
39
[1.54]
41,5
[1.63]
48
[1.89]
54
[2.13]
59,8
[2.35]
Ch.D
mm [in]
22
[0.87]
27
[1.06]
33
[1.3]
41
[1.61]
50
[1.97]
60
[2.36]
70
[2.76]
E
mm [in]
28,2
[1.11]
31,1
[1.22]
37,5
[1.48]
38,5
[1.52]
45,7
[1.8]
51,1
[2.01]
57,1
[2.25]
F
mm [in]
37
[1.46]
39,6
[1.56]
45,5
[1.79]
48
[1.89]
54,5
[2.15]
60,5
[2.38]
66,3
[2.61]
L (GAS)
mm [in]
98
[3.86]
112
[4.41]
135
[5.31]
143
[5.63]
165
[6.5]
180
[7.09]
205
[8.07]
L (NPT)
mm [in]
92,5
[3.64]
106
[4.17]
126
[4.96]
136
[5.35]
154
[6.06]
171
[6.73]
187
[7.36]
Aria doppio effetto
dm3/ciclo [in3/cycle]
0,024
[1.46]
0,042
[2.56]
0,074
[4.52]
0,082
[5]
0,15
[9.15]
0,218
[13.3]
0,253
[15.44]
Aria semplice effetto
dm3/ciclo [in3/cycle]
0,011
[0.67]
0,021
[1.28]
0,034
[2.07]
0,037
[2.26]
0,069
[4.21]
0,1
[6.1]
0,127
[7.75]
Peso doppio effetto “DA”
kg [lb]
0,6
[1.3]
0,8
[1.8]
1,3
[2.9]
1,7
[3.6]
2,8
[6.2]
3,7
[8.2]
5,1
[11.2]
Peso semplice effetto “SR”
kg [lb]
0,6
[1.3]
0,85
[1.9]
1,4
[3]
1,8
[4]
3
[6.5]
3,9
[8.6]
5,4
[11.9]
Tempo azionamento indicativo
ms
40
55
60
70
80
120
160
MATERIALI
Pos.
Descrizione
Q.tà
Materiale
Trattamento
1
corpo
1
ottone CW617N
nichelato
2
manicotto
1
ottone CW617N
nichelato
3
seggio di tenuta
1
ottone CW617N
nichelato
4*
guarnizione di battuta
1
NBR/EPDM/FKM
-
5*
guarnizione a labbro
2
NBR/EPDM/FKM
-
6*
o-ring stelo
2
NBR/EPDM/FKM
-
7
pistone
1
ottone CW617N
nichelato
8*
o-ring pistone
1
NBR/EPDM/FKM
-
9**
binario finecorsa
1
PA66+30% Vetro
-
10**
anello magnetico
1
plastoferrite
-
11
ghiera di battuta
1
ottone CW614N
nichelato
12*
o-ring manicotto
1
NBR/EPDM/FKM
-
13
molla
1
302 S.S.
-
14**
kit basetta Namur
1
* Particolari del kit di ricambio ** Particolari opzionali
Principio di funzionamento La valvola di intercettazione pneumatica VIP (di esclusivo brevetto OMAL) é, a tutti gli effetti, una valvola automatica che raggruppa, in un unico dispositivo, sia il meccanismo di intercettazione (tra il condotto C-D) che quello di comando (A-B). Il principio di funzionamento si basa sul movimento interno di un pistone dovuto alla pressione del fluido di comando. Il pistone, esaurita la sua corsa (VIP é una valvola on/off ), preme o si stacca dalla guarnizione del seggio di tenuta, consentendo o impedendo il passaggio del liquido intercettato. Dato che la tenuta é realizzata sul seggio e le pressioni del fluido intercettato si scaricano sul medesimo, la pressione necessaria al movimento del pistone risulta indipendente da quella del fluido intercettato. Questo ha permesso di contenere i pesi e gli ingombri e di garantire un altissimo numero di manovre di apertura e chiusura. La valvola é a passaggio totale e l’accurato studio della fluidodinamica interna consente di ridurre al minimo le turbolenze e le perdite di carico.
Valvola chiusa Immettendo aria nel foro di comando “A” (il foro “B” deve essere a scarico) il pistone, esaurita la sua corsa, preme sulla guarnizione del seggio di tenuta: la valvola é chiusa. Nelle versioni SEMPLICE EFFETTO N.C. la molla é alloggiata nella camera “A” questo fa si che, in mancanza di comando, il pistone sia a contatto con la guarnizione del seggio di tenuta: la posizione preferenziale é quindi quella chiusa.
Fase transitoria Durante la fase transitoria (la figura indica il transitorio di apertura della versione DOPPIO EFFETTO) viene data pressione a uno dei due fori di alimentazione. Il pistone si muove assialmente modificando lo stato di apertura o chiusura preesistente. Nella versione SEMPLICE EFFETTO N.C. la chiusura viene determinata dalla molla (in assenza di comando). Nella versione SEMPLICE EFFETTO N.A. l’apertura viene determinata dalla molla (in assenza di comando). La fase transitoria sia in apertura che in chiusura ha una durata inferiore al secondo.
Valvola aperta Immettendo aria nel foro di alimentazione “B” (il foro “A” deve essere a scarico) il pistone, esaurita la sua corsa, si trova alla massima distanza dal seggio di tenuta: la valvola é aperta. Nelle versioni SEMPLICE EFFETTO N.A. la molla é alloggiata nella camera “B” questo fa si che, in mancanza di comando, il pistone sia lontano dal seggio di tenuta: la posizione preferenziale é quindi quella aperta.
ELETTROVALVOLA NAMUR
Elettrovalvola
ER8188A2
ER8188A4
ER8188A5
ER8188C2
ER8188C4
Voltaggio
24V AC
115V AC
230V AC
24V DC
110V DC
MICROELETTROVALVOLA
Elettrovalvola
EP415024
EP415110
EP415220
EP412012
EP412024
Voltaggio
24V AC
115V AC
230V AC
12V DC
24V DC
Elettrovalvola 5/2 a norma NAMUR • L’elettrovalvola é predisposta per la selezione tra la funzione 5/2 e 3/2 vie che si realizza utilizzando l'appropriata piastra di interfacciamento dell’elettrovalvola. • Potenza assorbita D.C.: 2,5 W. • Potenza assorbita A.C.: 2 W. • Tolleranza tensione di alimentazione: ± 10%. • Classe isolamento bobina: F. • Grado di protezione con connettore: IP 65. • Connessione elettrica: PG 9. • Connessioni pneumatiche: alimentazione 1/4”; scarico 1/4” ISO 228. • Pressione elettrovalvola max.: 10 bar. • Temperatura fluido di alimentazione: da -10°C a +80°C. • Temperatura ambiente: da -10°C a +50°C.
Microelettrovalvola universale compatta • Il collegamento dell’elettrovalvola è eseguito direttamente nella presa d’aria dell’attuatore, eliminando qualsiasi pezzo intermedio e viti di fissaggio. • Elettrovalvola del tipo 3/2 con un solenoide disponibile con le seguenti tensioni: 24-110-220V AC; 12-24V DC. • Potenza assorbita allo spunto - A.C.: 9 VA. • Potenza assorbita a regime - D.C.: 5 W. • Potenza assorbita a regime - A.C.: 6 VA. • Tolleranza tensione di alimentazione: ±10%. • Classe di isolamento filo di rame: H. • Classe isolamento bobina: F. • Grado di protezione con connettore: IP 65. • Connessione elettrica: PG 9 (orientabile 360°). • Connessione pneumatica: 1/8” ISO 228 (orientabile 360°). • Pressione elettrovalvola max.: 10 bar. • Temperatura fluido di alimentazione: da -10°C a +50°C. • Temperatura ambiente: da -10°C a +50°C. • Diametro nominale di passaggio 1,3 mm.
FINECORSA
VIP é predisposto per l’utilizzo di finecorsa induttivi a contatto magnetico, con led di segnalazione, i quali vengono forniti con un kit che ne consente un rapido fissaggio nelle scanalature laterali del corpo. I magneti per la rilevazione della posizione tramite finecorsa si trovano all’interno, di conseguenza si possono installare solamente durante l’assemblaggio di VIP e non in fase successiva. Per questo motivo é necessario specificare in fase d’ordine la richiesta del magnete. La temperatura massima del fluido deve essere inferiore alla temperatura massima sopportata dal finecorsa.
DATI TECNICI FINECORSA
Modello elettrico
REED (PNP/NPN)
REED (PNP)
HALL (PNP)
HALL (PNP)
Tipo di contatto
N.O.
N.O.
N.O.
N.O.
Tensione alimentazione
V
5-120 AC/DC
5-50 AC/DC
10-30 DC
10-30 DC
Permanente capacità di corrente dell'uscita di commutazione AC
mA
100
350
-
-
Permanente capacità di corrente dell'uscita di commutazione DC
mA
100
500
100
100
Grado di protezione
IP 67
IP 67
IP 69K
IP 67
Temperatura ambiente
°C
-25/70
-25/+70
-25/+85
-25/+60
°F
-13÷158
-13 ÷ +158
-13/185
-13/+140
Numero fili
2
3
3
3
Lunghezza filo
m
2
2
0,3
2
0,3
2
0,3
ft
6,56
6,56
1
6,56
1
6,56
1
Collegamento
Diretto
Diretto
M12
Diretto
M12
Diretto
M12
Categoria Atex
-
-
-
II 3D Ex tc IIIC T125°C Dc C
Certificazioni
CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC
CE/UKCA/EAC
Codici
FM7B7200
FM7B9200
FM7B9112
FM7C3200
FM7C3112
FM7A3200
FM7A3112
Materiale
PA / Inox
Cablaggio finecorsa
BASETTA INTERFACCIA NAMUR
VIP DN10 ÷ DN50 KBNJ0001
La temperatura massima del fluido deve essere inferiore alla temperatura massima sopportata dall'elettrovalvola.
