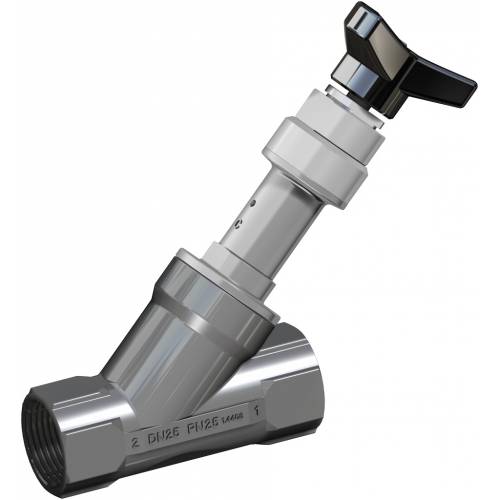

Valvola pneumatica ARES manuale con dispositivo di bloccaggio

  • caratteristiche
  • dimensioni
  • materiali
  • documenti

CARATTERISTICHE GENERALI:
Materiale del corpo valvola: A351-CF8M (316 S.S.)
Attacchi valvola: vedi schema di codifica
Montaggio in ogni posizione: orizzontale, verticale, obliqua.
Gamma disponibile da DN 10 a DN 50.
Disponibile anche versione con dispositivo di bloccaggio
Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine.
A richiesta: versioni per vuoto e per uso ossigeno

FLUIDO INTERCETTATO:

Aria, acqua, alcool, olii, carburanti, soluzioni saline, vapore, ecc..(comunque compatibili con A 351 CF8M(316) e PTFE)
Pressione di utilizzo da 0 a 25 bar (vapore a 180°C da 0 a 10 bar) in funzione della versione scelta.
Temperatura da -10°C a +180°C.
Viscosità massima 600 cst (mm2/s).

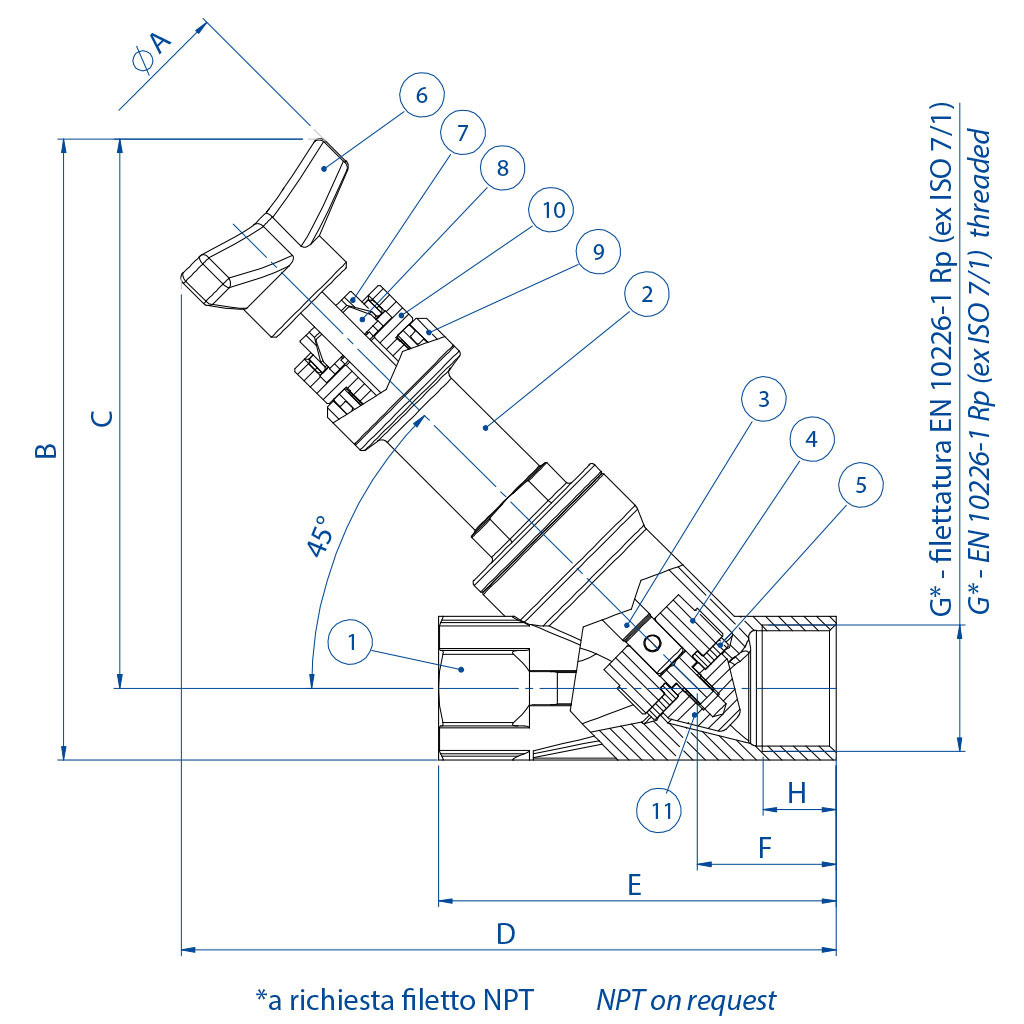

DIMENSIONI
DN [mm]
G * [inch]
øA
B
C
D
E
F
H
15
3/8”
63
138,5
126
169
85
34,5
12
15
1/2”
63
138,5
126
169
85
34,5
15
20
3/4”
63
148,5
133
176,2
95
34,7
16,3
25
1”
63
152
133
178,1
105
36,6
19,5
32
1”1/4
100
191,5
168
222,5
120
40,5
19
40
1”1/2
100
197
170
225
130
41
18
50
2”
100
213
180
239,5
150
45,5
20
* A richiesta filetto NPT

MATERIALI

Descrizione
Materiali
1
Corpo valvola
CF8M
2
Cannotto premistoppa
CF8M
3
Stelo
316L S.S.
4
Otturatore
316L S.S.
5
Guarnizione otturatore
PTFE
6
Manopola
Tecnoplimero
7
Ghiera di bloccaggio
304 S.S.
8
Pinza
Ottone Brass
9
Bussola
Lega di alluminio
10
Premiguarnizione
304 S.S.
11
Ogiva
304 S.S.
