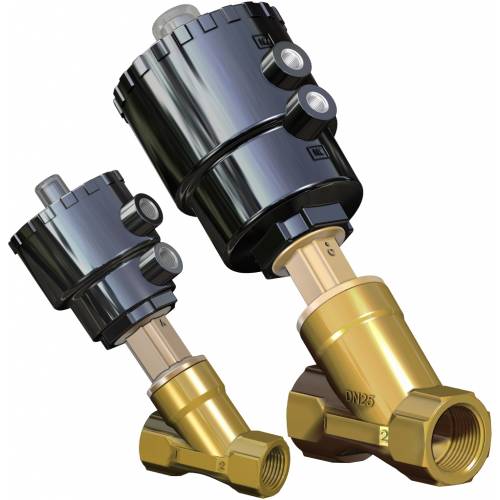

Valvola pneumatica Zeus

  • benefits
  • caratteristiche
  • dimensioni
  • materiali

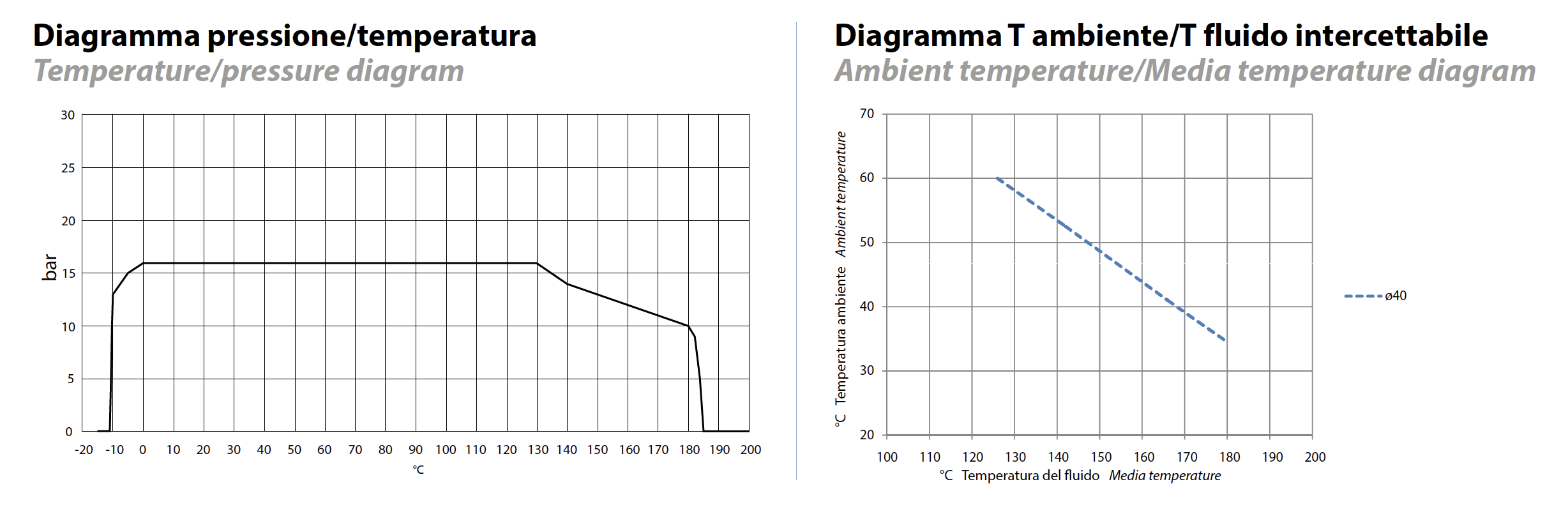

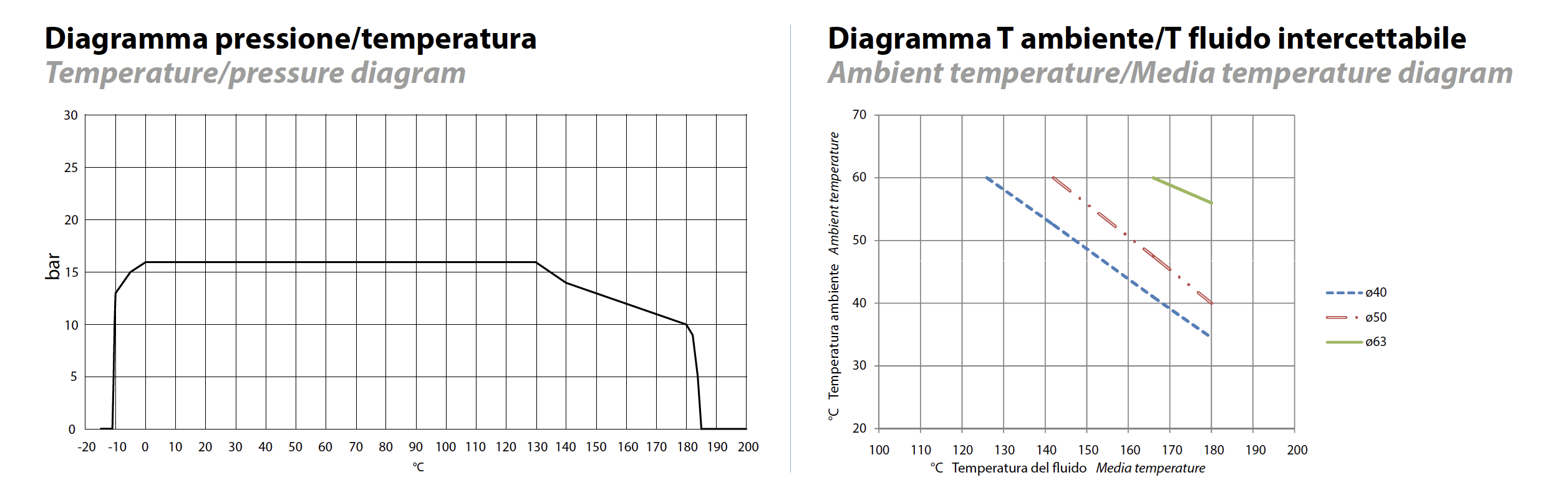

  • diagrammi e coppie di spunto
  • specifiche
  • accessori
  • documenti

ZEUS

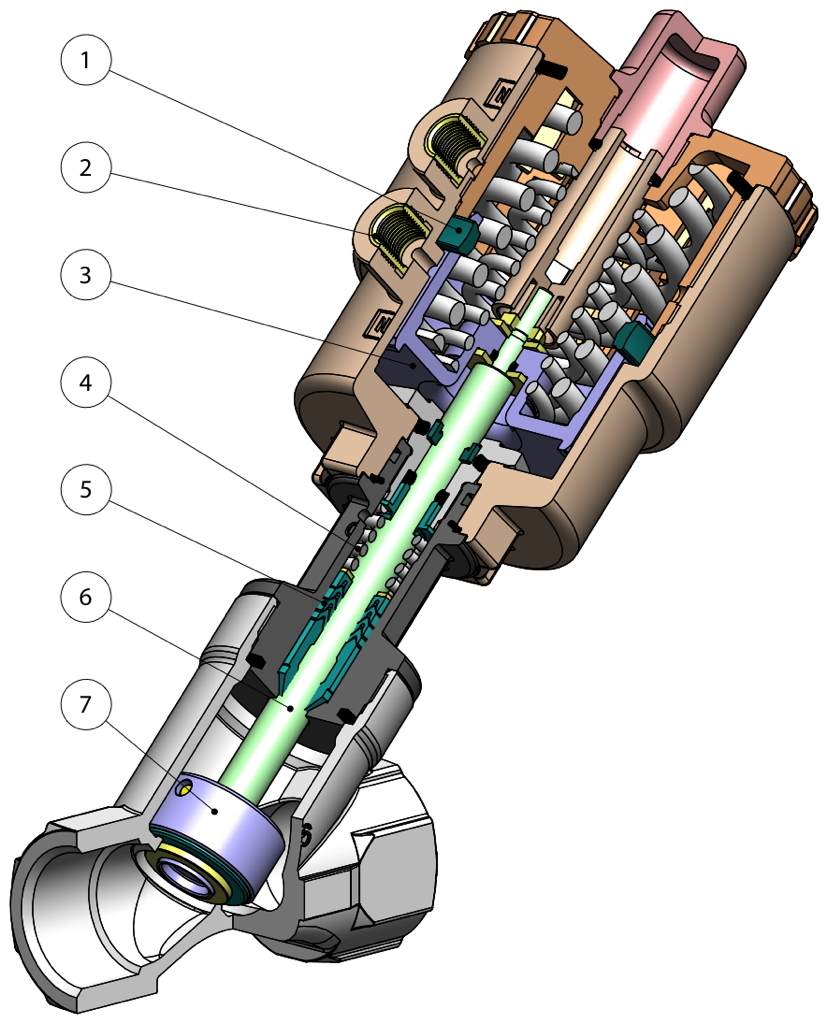

1.Guarnizione posizionata nel cilindro anziché sul pistone
Si ottiene una maggiore corsa dell'attuatore e dell'otturatore ad esso collegato garantendo grandi aperture del passaggio sulla sede (minor perdita di carico)
Minor usura della guarnizione

2.Inserti della testa di comando in 303 S.S.
Aumenta considerevolmente la resistenza alla corrosione causata da agenti esterni.

3.Dal DN63 pistone metallico con rivestimento in NICHEL-CHIMICO (10- 15 micron)
Si riduce l'usura del pistone grazie al raggiungimento di una maggior durezza superficiale(700-750 HV)

4.Guarnizioni precaricate da molla
Garantiscono il recupero dei giochi dovuti all'usura causata dallo scorrimento lineare dell'albero evitando perdite vero l'esterno
Consentono di mantenere energizzati le guarnizioni "chevron" (a V) compensandone le variazioni dimensionali anche a fronte di notevoli escursioni termiche

5.Guarnizioni tipo "chevron" (a "v") con 4 guarnizioni nella parte inferiore
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli

6.Albero rullato
Minor usura delle guarnizioni grazie alla bassa rugosità (0,1 micron Ra) dell'albero che facilita lo scorrimento

7.Otturatore oscillante/autoallineante
Si adatta perfettamente alla sede sul corpo valvola garantendo una massima tenuta

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

CARATTERISTICHE GENERALI:
Attacchi valvola filettati secondo EN 10226-1 Rp (ex ISO 7/1) per valvole Ares; ISO 228/1 per valvole Zeus. Altri tipi di attacchi a richiesta.
Montaggio in ogni posizione: orizzontale, verticale, obliqua.
Gamma disponibile da 3/8” a 2” nelle versioni doppio effetto, semplice effetto normalmente chiusa da sopra e sotto l’otturatore, semplice effetto normalmente aperta da sotto l’otturatore.
Conforme alla direttiva Europea 2014/68/UE “PED”.
Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine.

Le diverse versioni degli azionamenti, le varie combinazioni della valvola e la possibilità di intercettare il flusso da sopra o sotto l’otturatore, danno origine a molteplici versioni della valvola automatica.
Nelle tabelle seguenti sono elencate le versioni standard con i principali parametri di funzionamento.
In base al tipo di valvola ed alla variazione di pressione ΔP che deve essere intercettata tra monte e valle della stessa, viene individuata la pressione di comando necessaria all’azionamento e conseguentemente il codice della valvola corrispondente.
A richiesta: versioni per vuoto e per uso ossigeno.

FLUIDO DI COMANDO:
Fluido di pilotaggio: aria compressa lubrificata o secca, gas e fluidi neutri;
Temperatura ambiente: da -10°C a +60° C

FLUIDO INTERCETTATO:
Aria, acqua, alcool, olii, carburanti, soluzioni saline, vapore, ecc..(comunque compatibili con A 351 CF8M O CuSn5Zn5Pb5-B )
Pressione di utilizzo da 0 a 16 / 25 bar (vapore a 180°C da 0 a 10 bar) in funzione della misura e della versione scelta (vedi pagine seguenti).
Temperatura da -10°C a +180°C.
Viscosità massima 600 cst (mm2/s).

ZEUS

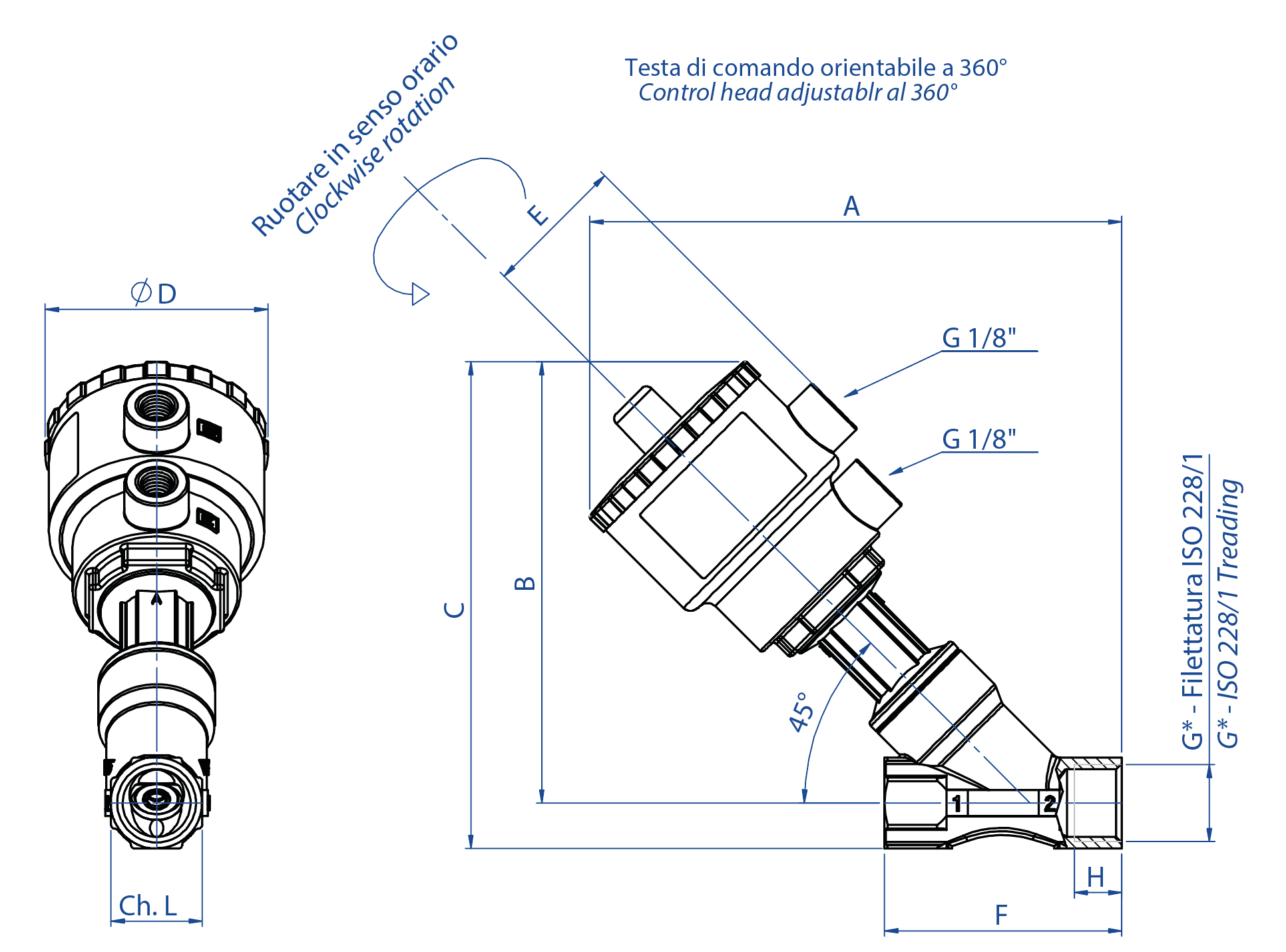

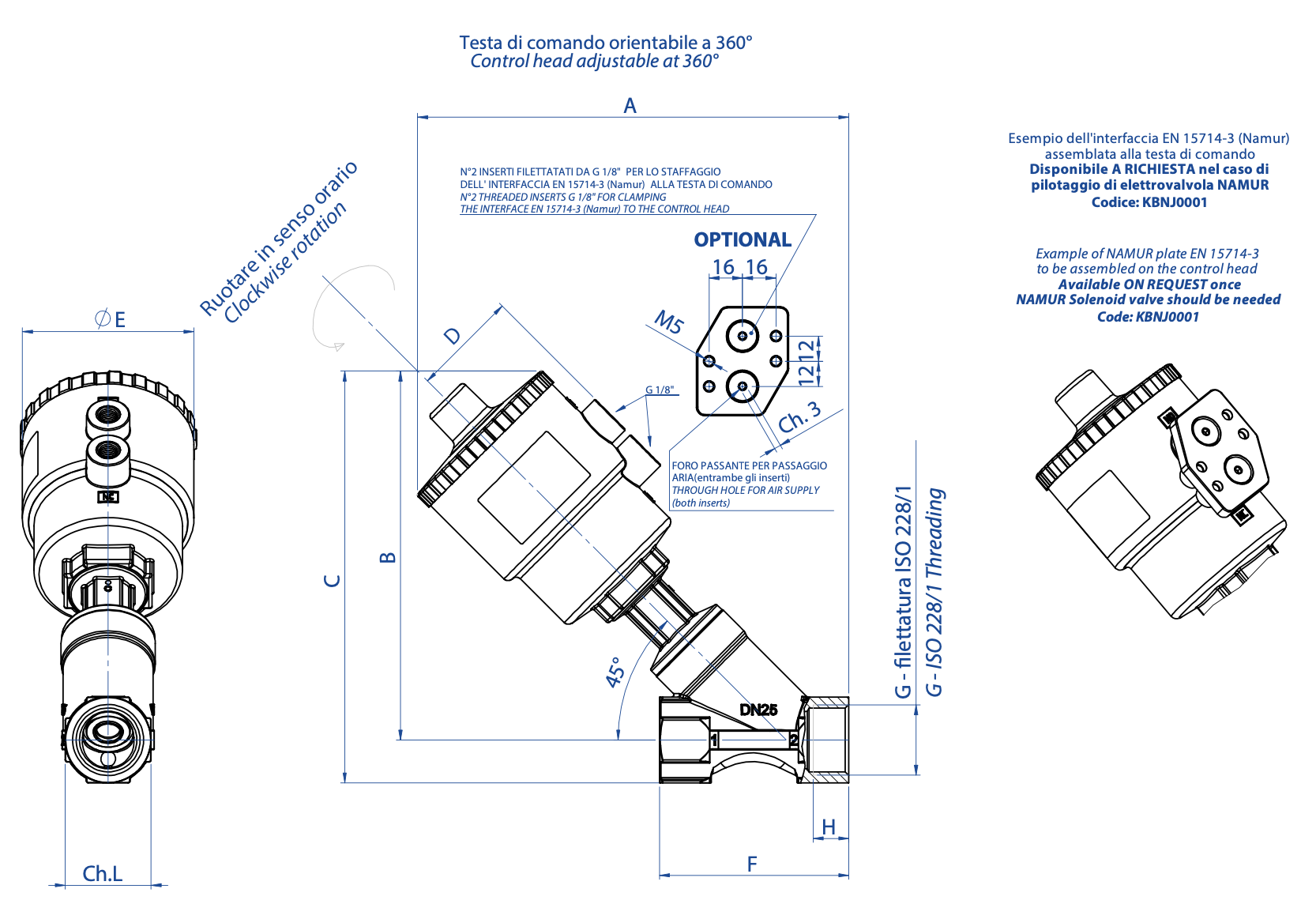

ZEUS DIMENSIONI
DN [mm]
G * [inch]
Attuatore
A
B
C
D
øE
F
ch. L
H
15
3/8”
Ø 50
166
143
156,5
44
70
65
27
12
15
1/2”
Ø 50
166
143
156,5
44
70
65
27
13
20
3/4”
Ø 50
174
148,5
165
44
70
75
33
14,3
20
3/4”
Ø 63
192,5
167
183,5
50,5
84,4
75
33
14,3
25
1”
Ø 50
---
175,5
---
---
---
---
---
17,5
25
1”
Ø 63
206
225
196
50,5
84,4
90
41
17,5
25
1”
Ø 90
254,5
180
245,5
66,2
116,4
90
41
19
32
1 1/4”
Ø 50
---
231
---
---
---
---
---
19
32
1 1/4”
Ø 63
215
235
205
50,5
84,4
110
50
18
32
1 1/4”
Ø 90
267
271
256
66,2
116,4
110
50
18
32
1 1/4”
Ø 110
---
240
---
---
---
---
---
20
40
1 1/2”
Ø 63
---
276
---
---
---
---
---
20
40
1 1/2”
Ø 90
270

264
66,2
116,4
120
58

40
1 1/2”
Ø 110
306

300
77,4
140,6
120
58

50
2”
Ø 63
---

---
---
---
---
---

50
2”
Ø 90
280

275
66,2
116,4
150
70

50
2”
Ø 110
316

311
77,4
140,6
150
70

*  A richiesta la versione con filettatura NPT

ZEUS TESTA Ø40

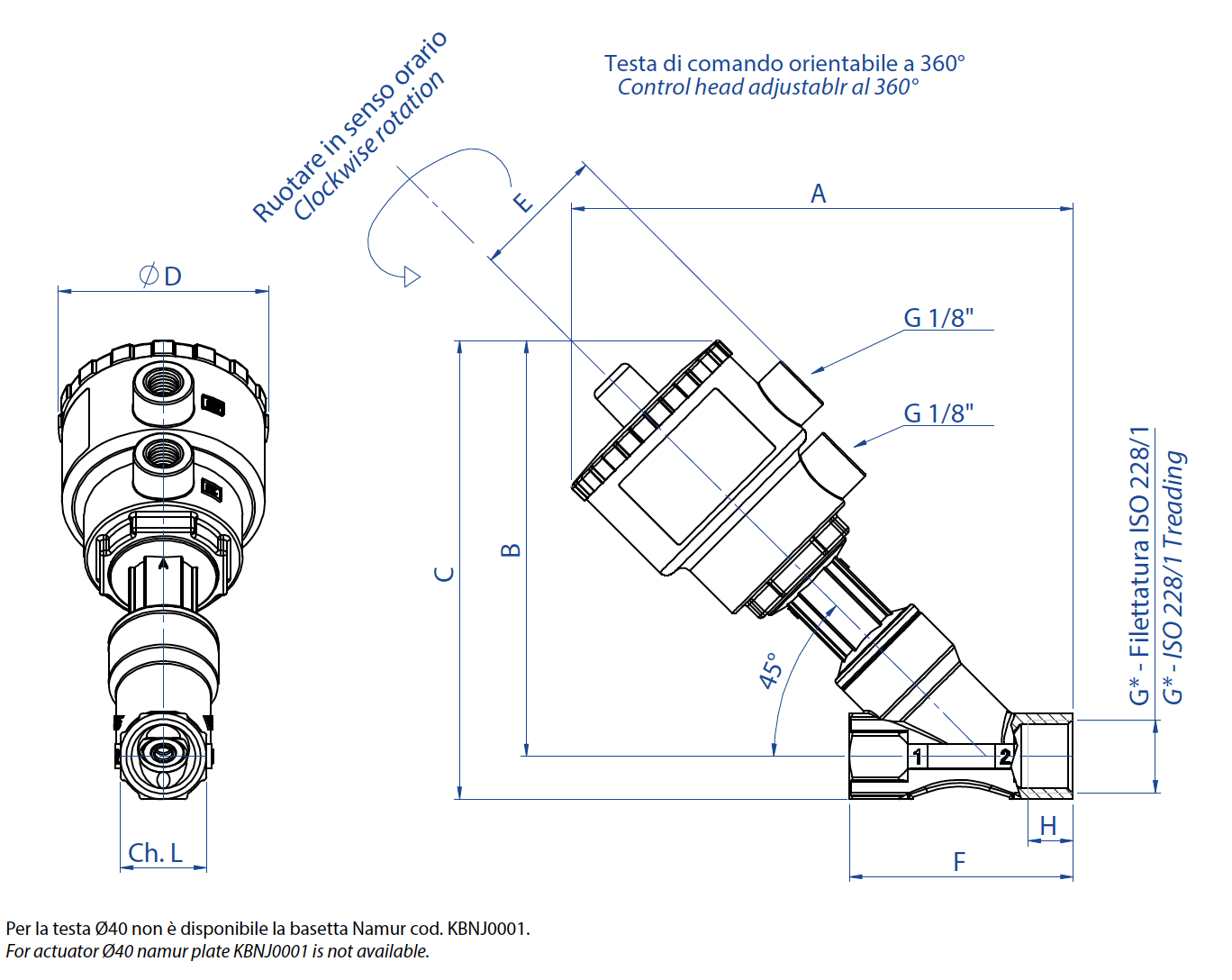

ZEUS TESTA Ø 40 DIMENSIONI

Versione in Bronzo
DN
[mm]
G* [inch]
Attuatore
A
B
C
H
39
ø61
F
ch. L
15
3/8”
Ø 40*
144
120,5
134
12
39
61
65
27
15
1/2”
Ø 40*
144
120,5
134
13
39
61
65
27
20
3/4”
Ø 40*
151
127,5
142,5
14,3
39
61
75
33
*A richiesta la versione con filettatura NPT

ZEUS

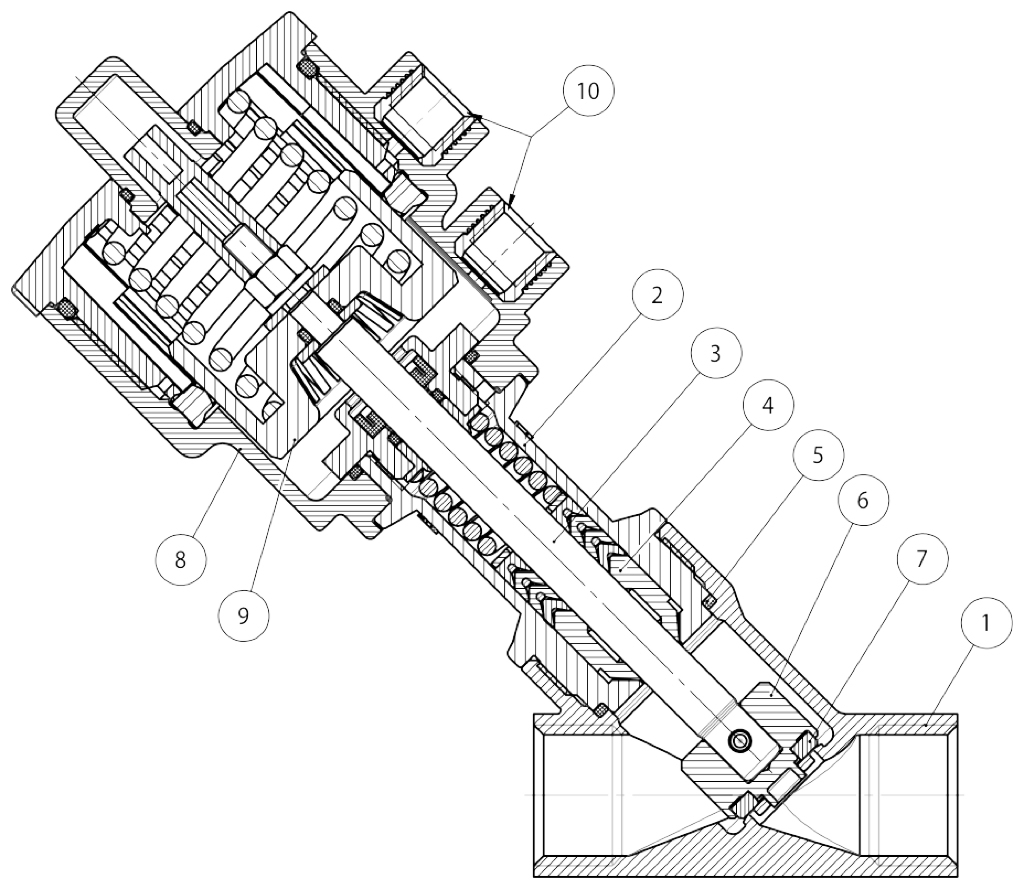

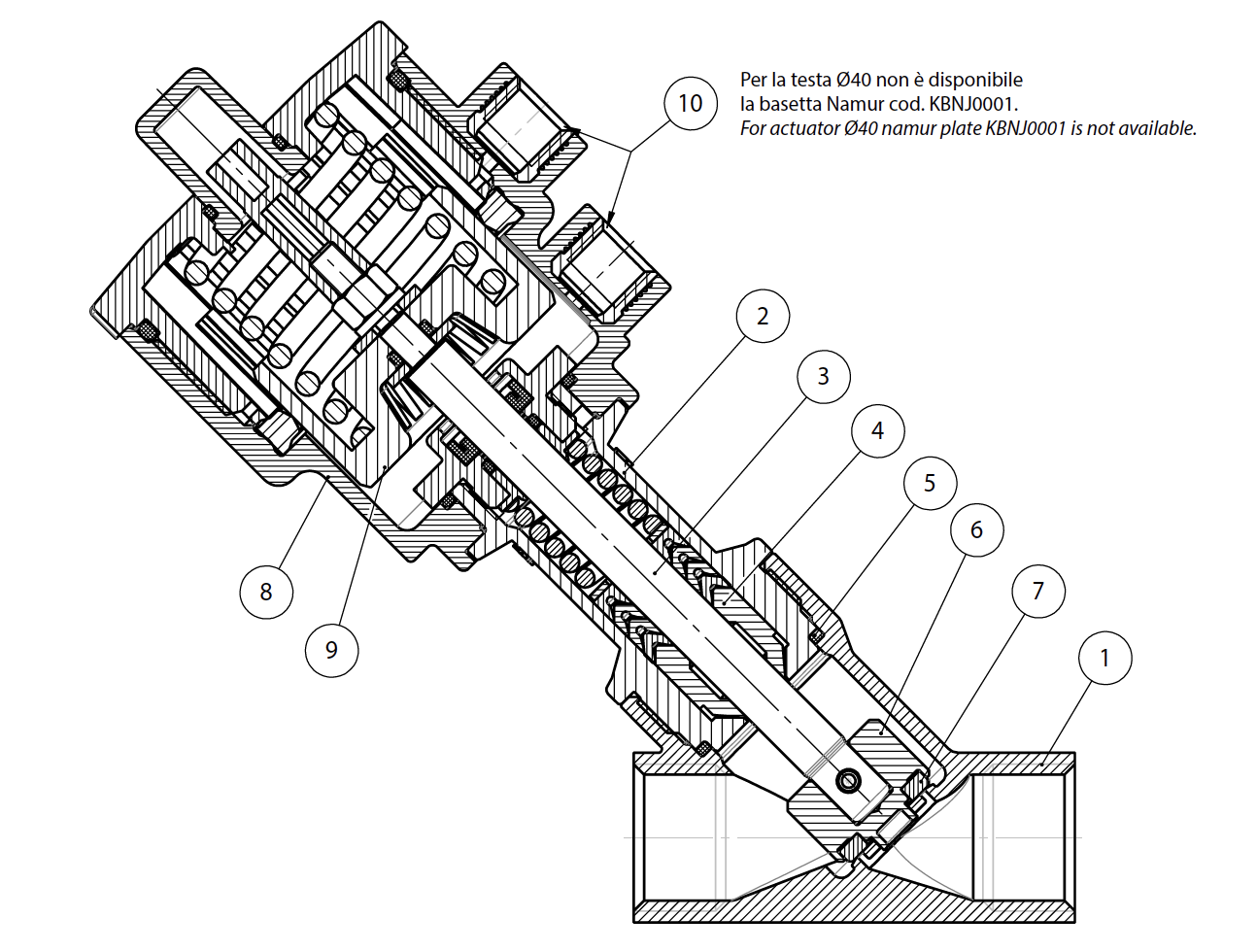

ZEUS MATERIALI
1
Corpo valvola
Bronzo  CuSn5Zn5Pb5-B
2
Cannotto premistoppa
Ottone EN 12165 CW617N
3
Stelo
316L S.S.
4*
Guarnizioni stelo
PTFE-CF
5*
Guarnizione corpo
GRAPHITE
6
Otturatore
316L S.S.
7
Guarnizione otturatore
PTFE
8
Testa di comando
Poliammide PA 66 + GF 30%
9
Pistone
Ottone nichel chimico (PBT + GF 20% testa ø50)
10
Inserti di pilotaggio
303 S.S.
* Per applicazioni alta purezza sono disponibili guarnizioni stelo in PTFE vergine e guarnizione corpo in Peek

ZEUS TESTA Ø40

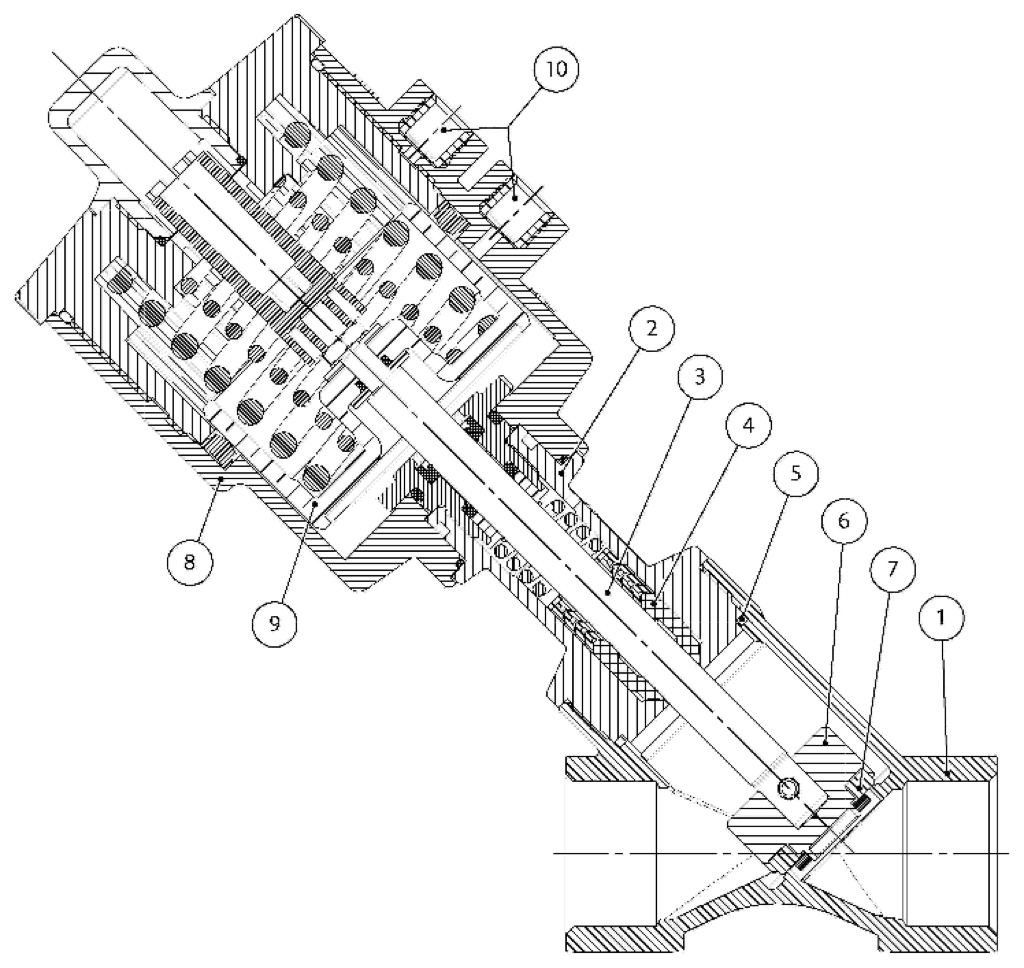

ZEUS TESTA Ø40 MATERIALI
1
Corpo valvola
Bronzo  CuSn5Zn5Pb5-B
2
Cannotto premistoppa
Ottone EN 12165 CW617N
3
Stelo
316L S.S.
4*
Guarnizioni stelo
PTFE-CF
5*
Guarnizione corpo
GRAPHITE
6
Otturatore
316L S.S.
7
Guarnizione otturatore
PTFE
8
Testa di comando
Poliammide PA 66 + GF 30%
9
Pistone
PBT + GF 20%
10
Inserti di pilotaggio
303 S.S.
* Per applicazioni alta purezza sono disponibili guarnizioni stelo in PTFE vergine e guarnizione corpo in Peek

ZEUS

ZEUS TESTA Ø40

MODALITA' DI IMPIEGO

Limitatore della corsa
Consente di limitare la corsa dell’otturatore valvola in apertura e quindi di regolare la portata. Disponibile per tutte le versioni. Nelle versioni semplice effetto normalmente aperte può essere utilizzato anche come comando manuale di emergenza.

Comando
 A mm
Codice
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

Non disponibile con testa ∅ 40.

Comando manuale di emergenza
Consente di effettuare l’apertura della valvola in caso di emergenza (mancanza di fluido di pilotaggio, guasto all’impianto, mancanza di segnale di pilotaggio ecc..). Disponibile per tutte le valvole nelle versioni normalmente chiuse.

Comando
mm
Codice
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

Non disponibile con testa ∅ 40

Elettropilota 3/2 - Elettrovalvola 3/2 - 5/2

Elettrovalvola di comando
Elettropilota 3/2 per il montaggio diretto.
Corpo e bobina orientabili sui 360°
Comando manuale standard.
Elettrovalvola (NAMUR) predisposta per la selezione tra la funzione 5/2 e 3/2 che si realizza ruotando di 180° la piastra di interfacciamento dell’elettrovalvola.
Comando manuale standard.
Temperatura ambiente da -10°C a +50°C

Voltaggio24 Vac115 Vac230 Vac12 Vdc24 Vdc
ElettropilotaEP415024EP415110EP415220EP412010EP412024

Voltaggio24 Vac115 Vac230 Vac12 Vdc24 Vdc
Elettrovalvola NAMUR* ER8188A2ER8188A4ER8188A5ER8188C1ER8188C2
Interfaccia NAMURKBNJ0001

* Da utilizzare solo con interfaccia NAMUR

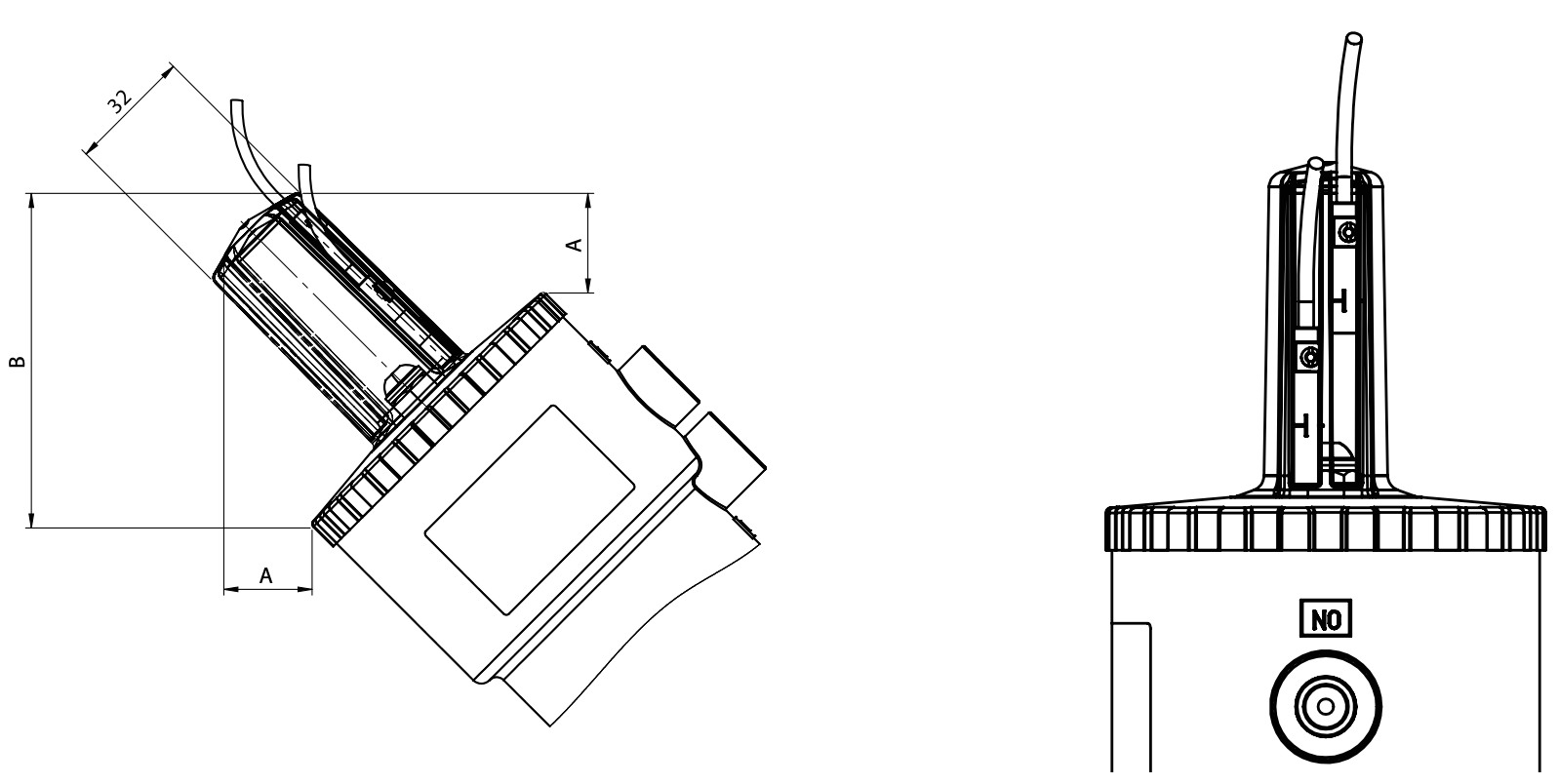

Box di segnalazione
Il box di segnalazione per il controllo della posizione aperto o chiuso con due finecorsa meccanici o induttivi é adatto al montaggio su tutta la serie di valvole con attuatori ∅50 - ∅63 - ∅90 - ∅110.
A richiesta sono disponibili i morsetti per collegare l’elettrovalvola e indicatori visivi tramite led.
Grado di protezione IP 65
Temperatura ambiente da -20°C a +70°C
Accesso cavo n°1 PG11
Materiale dell’involucro in poliammide con coperchio in polimetacrilato trasparente.

Comando
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

TIPI DI FINECORSA DISPONIBILI

Interruttori di finecorsa induttivi NAMUR EExia
Tensione nominale: 8 Vdc
Consumo: azionato ≤1 mA; rilasciato ≥3 mA
Temperatura di funzionamento: da -20° C a +70 C

Configurazione Codice
1 finecorsa: alto in posizione di valvola aperta
KSIN9A0xx
1 finecorsa: basso in posizione di valvola chiusa
KSIN9C0xx
2 finecorsa valvola aperta e chiusa
KSIN920xx

Interruttori finecorsa di prossimità
Tensione nominale: 10÷30 Vdc
Consumo: 15 mA;
Temperatura di funzionamento: da -20° C a +70° C

Configurazione Codice
1 finecorsa: alto in posizione di valvola apertaKSI09A0xx
1 finecorsa: basso in posizione di valvola chiusaKSI09C0xx
2 finecorsa valvola aperta e chiusa
KSI0920xx

Interruttori di finecorsa meccanici
Finecorsa alto: valvola aperta
Finecorsa basso: valvola chiusa
Carico max: 5A 250 Vac; 1A 250 Vdc

Configurazione
Codice
2 finecorsa
KSM0C20xx

xx = Ø testa di comando
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
