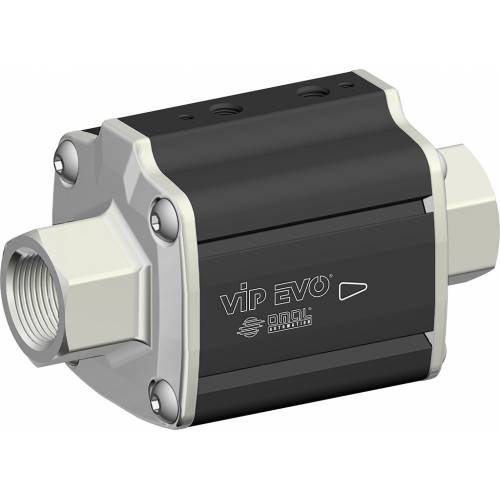

VIP EVO PN40 / 580 psi

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • specifiche
  • accessori
  • documenti

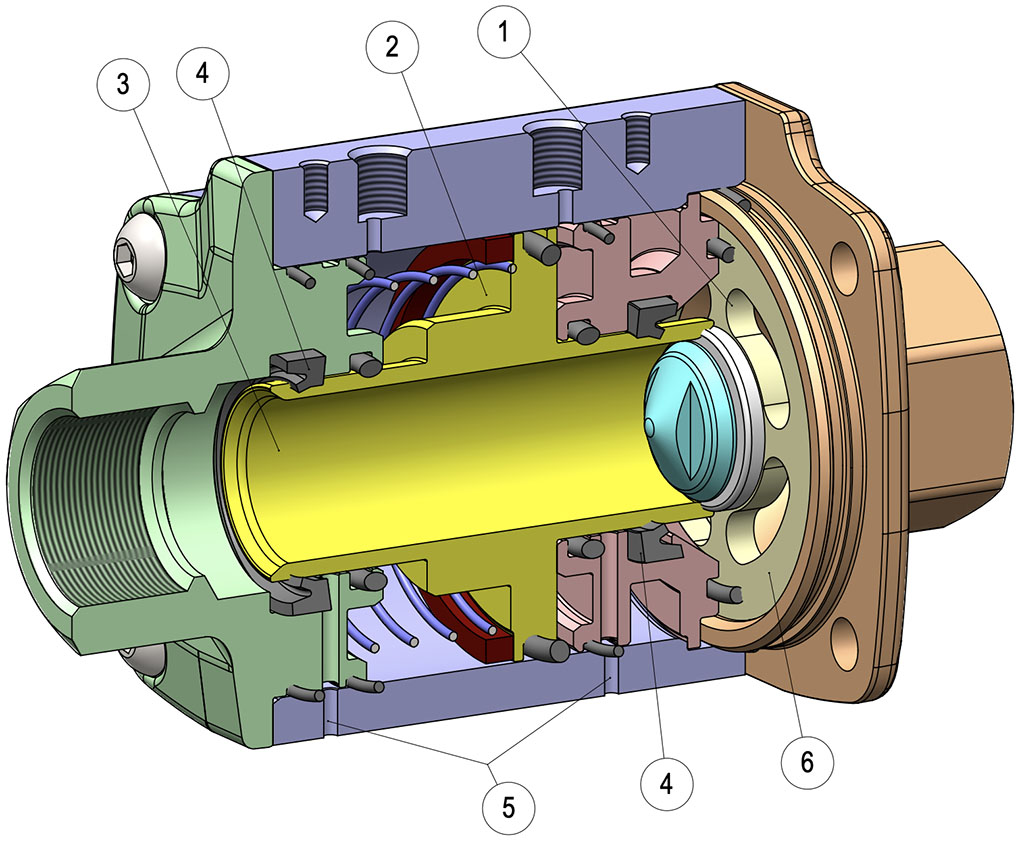

1. Geometria interna sviluppata per minimizzare le perdite di carico.
È stato eseguito uno studio fluidodinamico del passaggio interno in modo da massimizzare il coefficiente di portata.

2. Attuatore e valvola integrati in un unico prodotto.
Minor ingombro ridotti rispetto ad una valvola attuata.

3. Pistone con nichelatura chimica (20-25 micron).
Maggior protezione contro gli agenti corrosivi.
Minor usura delle guarnizioni grazie all'aumento di durezza superficiale (400-550 HV).

4. Guarnizioni a labbro.
Minor usura della guarnizione rispetto ad un o-ring.

5. Fori di verifica perdita guarnizioni a labbro.
I fori permettono di verificare l’eventuale perdita delle guarnizioni a labbro, evitando che il fluido intercettato possa risalire nell’impianto di alimentazione aria.

6. Porta seggio supporto guarnizione.
Porta seggio in 316L per la massima compatibilità chimica.

Varie guarnizioni di tenuta.
Massima compatibilità con diverse tipologie di fluidi a seconda della guarnizione montata (EPDM, NBR, FKM).

Sedi per montaggio di sensori integrati.
I sensori di posizione valvola possono essere montati da entrambi i lati per ottimizzare gli ingombri.

Assenza di parti mobili esterne.
Nessun rischio di infortunio dovuto a elementi in movimento.
Facilità di montaggio in ogni posizione.

Lunga vita garantita.
Durata fino 10 volte superiore rispetto alla valvola a sfera con costi di manutenzione ridotti.

Processo produttivo interamente realizzato in OMAL.
Massimo controllo in tutte le fasi di lavorazione.

Minor consumo d'aria.
Risparmio d'aria pari ad almeno il 70% rispetto ad una valvola attuata con attuatore semplice effetto con conseguente minor carico di lavoro del compressore o possibilità di utilizzo di un compressore con dimensioni ridotte.

Certificato ATEX.
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo.

Certificato PED.
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione.


Certificato fino a SIL 3.
Elevato livello di sicurezza funzionale.

CARATTERISTICHE GENERALI:
• Disponibile nelle versioni doppio effetto “DA” e semplice effetto “SR” (sia normalmente aperto sia normalmente chiuso) con misure da 3/8” a 2”.
• Flusso unidirezionale.
• P MAX 40 bar (580 psi) nella direzione indicata.
• Attacchi filettati GAS EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999 ; NPT.
• Connessioni del fluido di comando filettate (NAMUR a richiesta con basetta).
• L’ottimizzazione della fluidodinamica interna ha consentito la realizzazione di un condotto con perdite di carico ridotte al minimo.
• Possibilità di utilizzo in qualsiasi posizione di montaggio (orizzontale, verticale, obliqua).
• Tenuta principale PTFE + VETRO.
• Tenute labbro e o-ring:
- NBR: compatibile con aria, fluidi gassosi, olii, acqua, etc.
- FKM: ottima compatibilità con la maggior parte dei fluidi. Sconsigliato per il vapore.
- EPDM: ottima compatibilità con acqua calda. Non compatibile con prodotti minerali (olii, grassi etc.).
• Possibilità di segnalare l’apertura o chiusura della valvola tramite l’applicazione di finecorsa induttivi a contatto magnetico esterni (disponibili a richiesta). Previo acquisto della versione VIP EVO con magnete interno, da specificare in fase d'ordine.

• Classe di tenuta VI secondo IEC 60534-4 (ANSI-FCI 70-2 classe VI).
Conforme alla direttiva Europea 2014/68/UE “PED”.
Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine.
• Tenuta al vuoto: tasso di fuga <5·10-5 mbar·l/s (Valore inferiore a 2g di aria a temperatura ambiente l’anno).

FLUIDO DI COMANDO:
• Aria compressa filtrata non necessariamente lubrificata; in accordo a UNI EN 15714-3:2009.
• In caso di lubrificazione usare olio compatibile con le guarnizioni impiegate.
• Pressione di comando:
- Doppio Effetto: min. 3 bar (44 psi); max. 8,5 bar (123 psi).
- Semplice Effetto N.C.: min. 4 bar (58 psi); max. 8,5 bar (123 psi).
- Semplice Effetto N.O.: min. 4,5 bar (65 psi); max. 8,5 bar (123 psi).

FLUIDO INTERCETTATO:
• Pressione: max. 40 bar (580 psi), vedere diagramma.
• Temperatura:
- NBR (anche versione con magnete): da -20°C (-4°F) a +80°C (176°F)
- EPDM ed FKM senza magnete: da -20°C (-4°F) a +150°C (302°F)
- EPDM ed FKM con magnete: da -20°C (-4°F) a +90°C (194°F)

VIP EVO PN40 / 580 psi

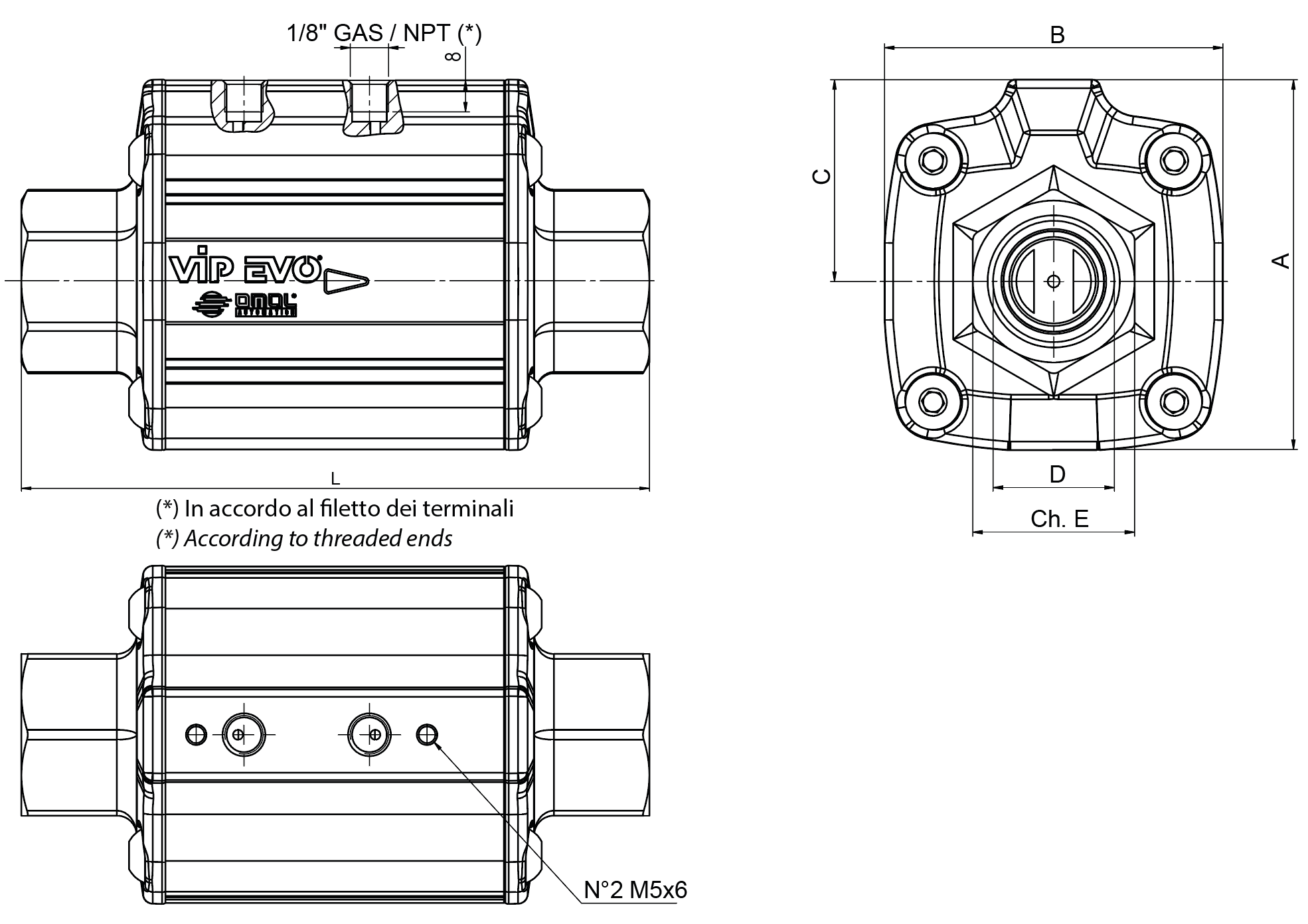

DIMENSIONI [metriche]
DN diametro nominale
mm10152025324050
D Filetto
GAS / NPT 3
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
Passaggio
mm
10,51620,826,6
33,5
4151
Amm
6373,5
85,594
110123,5134
Bmm
5666
78,5
86
103115,5123,5
Lmm120134,5
154
159
185211228
ch. E
mm
2227
34
41
506070
Cmm
35,540,5
4751606672,5
Doppio effetto "DA" - Volume aria
dm3/cycle
0,0240,039
0,0740,082
0,150,220,25
Semplice effetto "SR" - Volume aria
dm3/cycle
0,0110,021
0,0340,037
0,070,100,13
Doppio effetto "DA" - Peso
Kg
1,11,7
2,534,77,28
Semplice effetto "SR" - Peso
Kg
1,151,8
2,63,14,97,58,3
Tempi di azionamento
ms
25/4030/5540/6045/7050/8070/120100/160

DIMENSIONI [imperial]
D Filetto
GAS / NPT
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
Passaggio
in
0,410,630,821,051,32
1,61
2,01
A
in
2,482,893,373,704,33
4,86
5,28
B
in
2,202,603,093,394,06
4,55
4,86
L
in
4,725,306,066,267,28
8,31
8,98
ch. E
in
0,871,061,341,61
1,97
2,36
2,76
C
in
1,401,591,852,01
2,36
2,60
2,85
Doppio effetto "DA" - Volume aria
in3/cycle
1,462,384,525,00
9,15
13,43
15,26
Semplice effetto "SR" - Volume aria
in3/cycle
0,671,282,072,26
4,27
6,10
7,93
Doppio effetto "DA" - Peso
lb
2,433,755,516,61
10,36
15,87
17,64
Semplice effetto "SR" - Peso
lb
2,543,975,736,83
10,80
16,53
18,30
Tempi di azionamento
ms25/40
30/55
40/60
45/70
50/80
70/120
100/160

VIP EVO PN40 / 580 psi

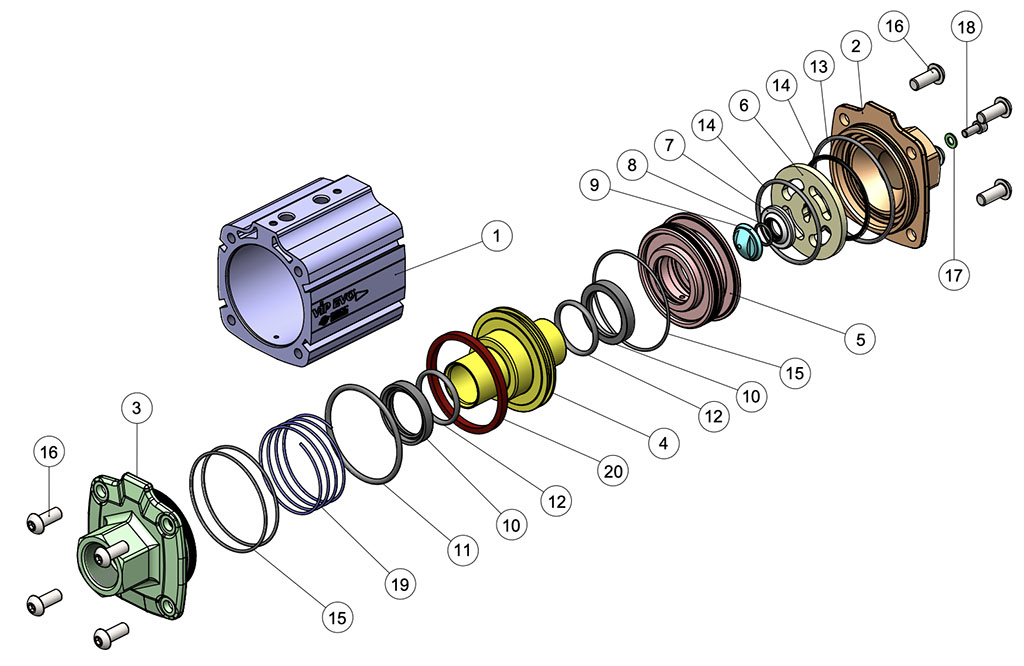

MATERIALI
Pos.DescrizioneQ.tyMaterialeTrattamento
1Cilindro attuatore di pilotaggio
1Alluminio
Anodizzazione nera
2Manicotto uscita
1Ottone CW617N
Nichelatura
3Manicotto ingresso
1Ottone CW617N
Nichelatura
4Pistone
1Ottone CW617N
Nichelatura
5Supporto interno
1Ottone CW614N
-
6*Porta seggio
1316L S.S.
-
7*Guarnizione
1PTFE+15% vetro
-
8*O-ring guarnizione
1NBR/EPDM/FKM
-
9*Ghiera battuta
1Ottone CW614N
-
10**Labbro
2NBR/EPDM/FKM
-
11**O-ring pistone comando
1NBR/EPDM/FKM
-
12**O-ring pistone interno
2NBR/EPDM/FKM
-
13*O-ring corpo manicotto
1NBR/EPDM/FKM
-
14*O-ring frontale
2NBR/EPDM/FKM
-
15**O-ring supporto
3NBR/EPDM/FKM
-
16Viti chiusura
8A2-70
-
17Rondella
1A2 (304 S.S.)
-
18Vite
1A2-70
-
19Molla
1301 S.S.
-
20Magnete
1Plasto-ferrite
-

*Kit ricambio guarnizione principale.
**Kit ricambio completo (comprensivo di Kit ricambio guarnizione principale).


VIP EVO PN40 / 580 psi CODICI KIT DI RICAMBIO

NBRKIT RICAMBIO PER GUARNIZIONI NBR
DN [mm]
[inch]Kit ricambio guarnizione principale
Kit ricambio completo
103/8"
KGEB203
KGEB203C
151/2"
KGEB204
KGEB204C
203/4"
KGEB205
KGEB205C
251"
KGEB206
KGEB206C
321"1/4
KGEB207
KGEB207C
401"1/2
KGEB208
KGEB208C
502"
KGEB209
KGEB209C

EPDM
KIT RICAMBIO PER GUARNIZIONI EPDM
DN [mm]
[inch]
Kit ricambio guarnizione principale
Kit ricambio completo
10
3/8"
KGEE203
KGEE203C
15
1/2"
KGEE204
KGEE204C
203/4"
KGEE205
KGEE205C
251"
KGEE206
KGEE206C
321"1/4
KGEE207
KGEE207C
401"1/2
KGEE208
KGEE208C
502"
KGEE209
KGEE209C

FKMKIT RICAMBIO PER GUARNIZIONI FKM
DN [mm]
[inch]
Kit ricambio guarnizione principale
Kit ricambio completo
103/8"
KGEV203
KGEV203C
151/2"
KGEV204
KGEV204C
203/4"
KGEV205
KGEV205C
251"
KGEV206
KGEV206C
321"1/4
KGEV207
KGEV207C
401"1/2
KGEV208
KGEV208C
502"
KGEV209
KGEV209C

Per VIP EVO ad uso ossigeno non sono disponibili Kit di ricambio.

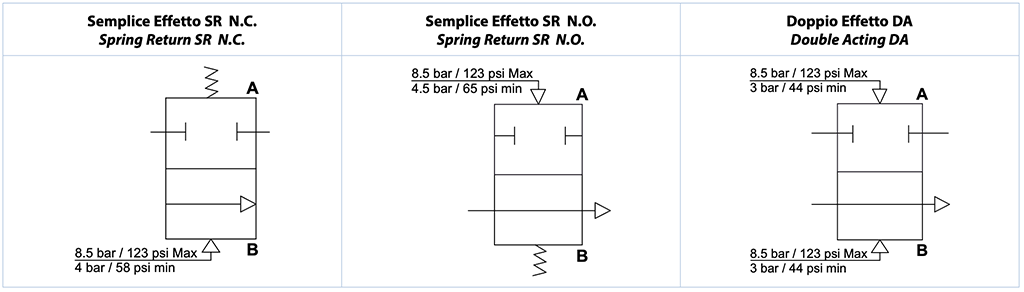

SCHEMA DI FUNZIONAMENTO

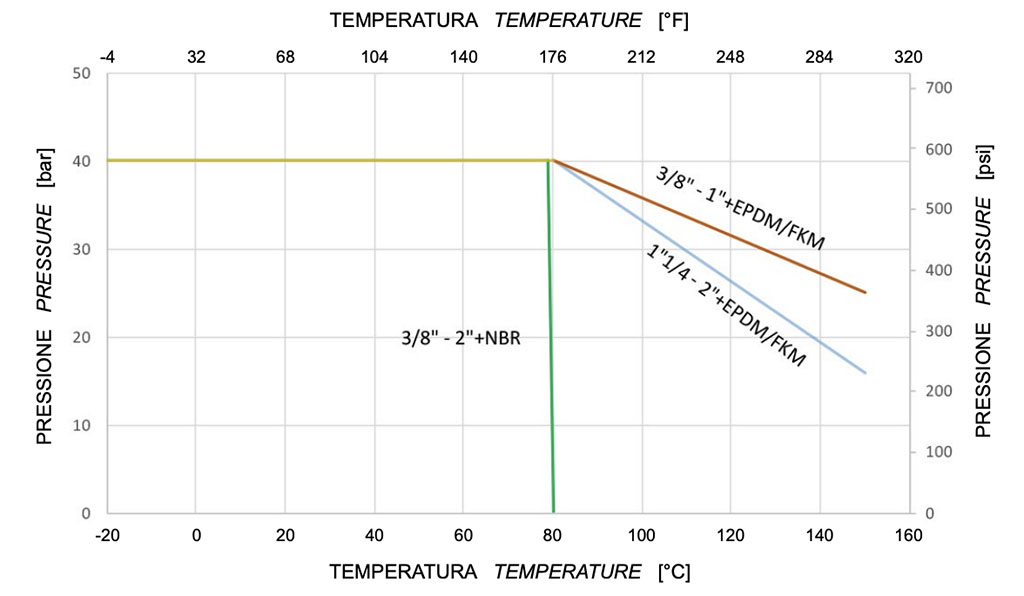

DIAGRAMMA PRESSIONE / TEMPERATURA

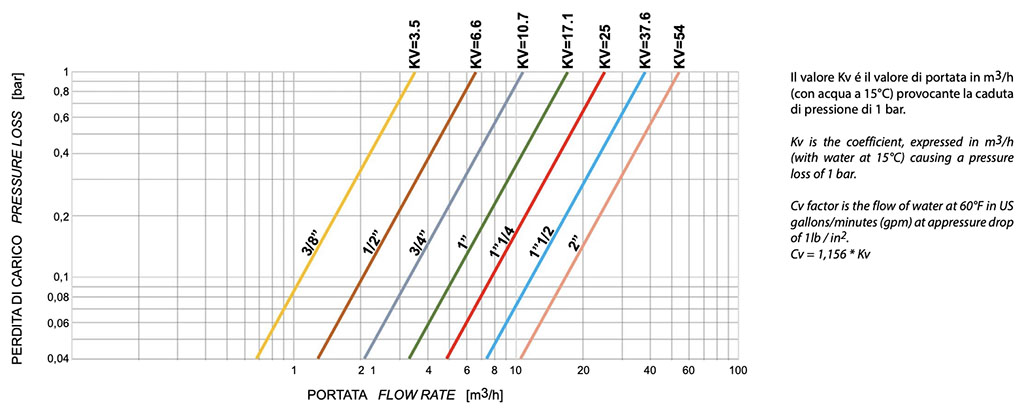

DIAGRAMMA PORTATA / PERDITA DI CARICO E COEFFICIENTE NOMINALE

PRINCIPIO DI FUNZIONAMENTO

La valvola di intercettazione pneumatica "VIP EVO" è l'evoluzione della valvola "VIP". "VIP EVO" è a tutti gli effetti, una valvola automatica che raggruppa, in un unico dispositivo, sia il meccanismo di intercettazione (tra il condotto IN-OUT) che quello di comando (A-B). Il principio di funzionamento si basa sul movimento interno di un pistone dovuto alla pressione del fluido di comando. Il pistone, esaurita la sua corsa (VIP EVO é una valvola on/off), preme o si stacca dalla guarnizione del seggio di tenuta, consentendo o impedendo il passaggio del liquido intercettato. Dato che la tenuta é realizzata sul seggio e le pressioni del fluido intercettato si scaricano sul medesimo, la pressione necessaria al movimento del pistone risulta poco influenzata da quella del fluido intercettato. Questo ha permesso di contenere i pesi e gli ingombri e di garantire un altissimo numero di manovre di apertura e chiusura. La fluidodinamica interna è stata studiata in modo da ridurre al minimo le turbolenze e le perdite di carico.

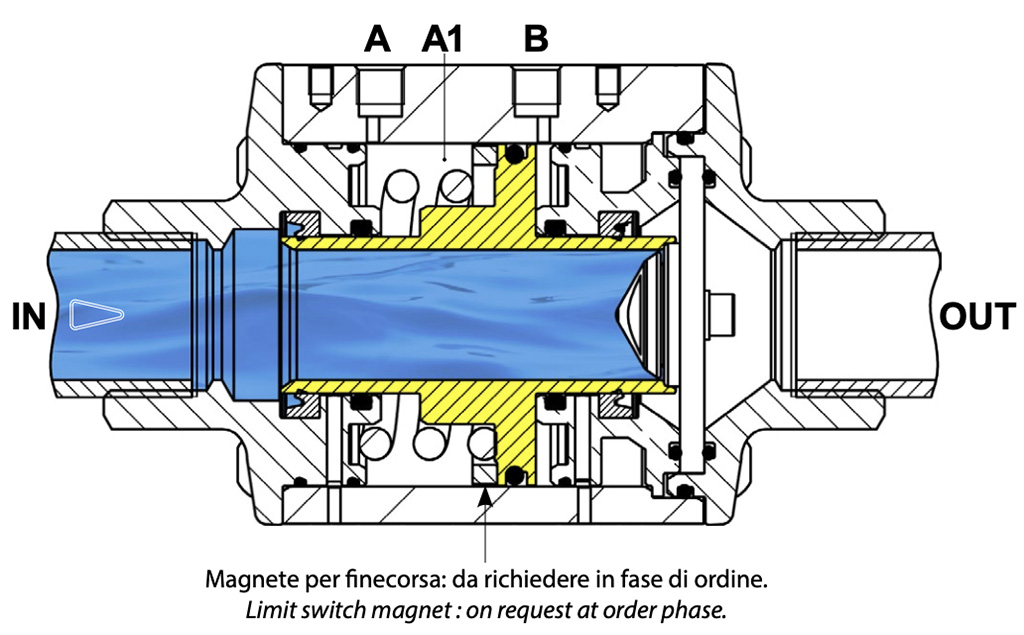

VALVOLA CHIUSA


SEMPLICE EFFETTO - SR N.C. La molla é alloggiata nella camera “A1” questo fa si che, in mancanza di comando, il pistone sia a contatto con la guarnizione del seggio di tenuta: la posizione preferenziale é quindi quella chiusa.

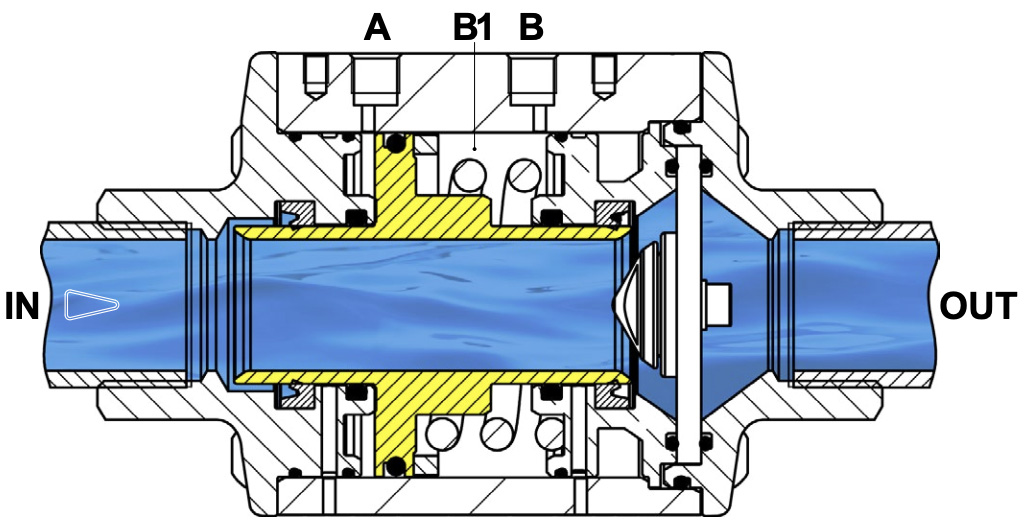

VALVOLA APERTA

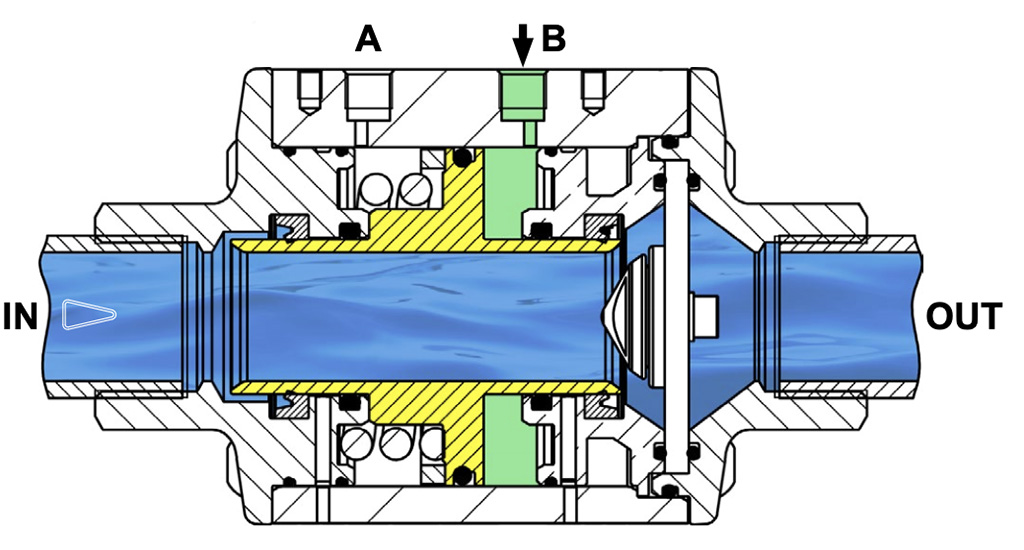

SEMPLICE EFFETTO - SR N.C. Immettendo aria nel foro di comando “B” (il foro “A” deve essere a scarico) il pistone, esaurita la sua corsa, si trova alla massima distanza dal seggio di tenuta: la valvola é aperta.

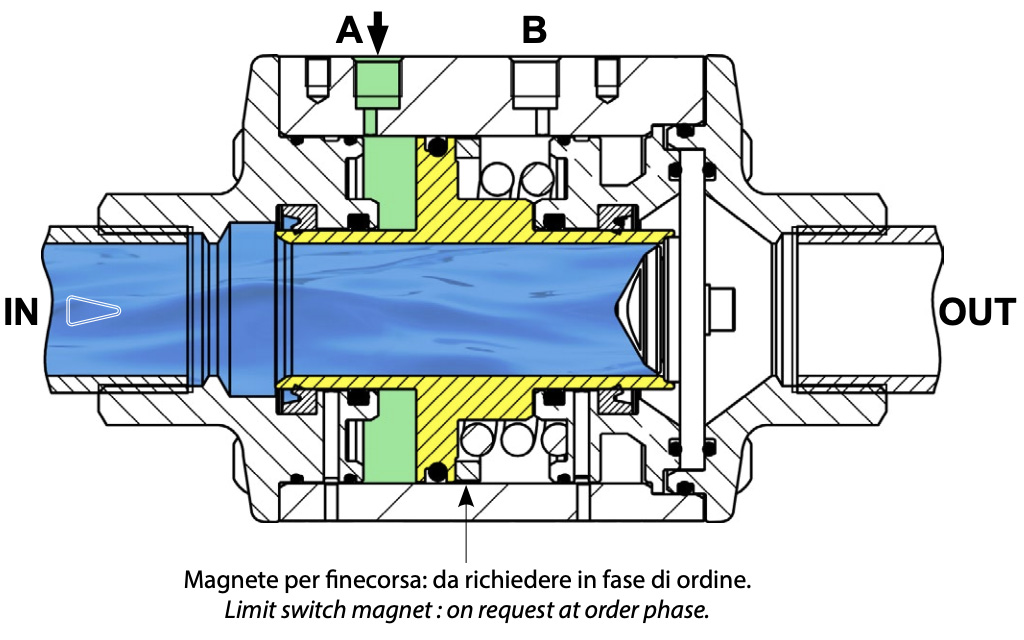

SEMPLICE EFFETTO - SR N.O. Immettendo aria nel foro di comando “A” (il foro “B” deve essere a scarico) il pistone, esaurita la sua corsa, preme sulla guarnizione del seggio di tenuta: la valvola é chiusa.

SEMPLICE EFFETTO - SR N.O. La molla é alloggiata nella camera “B1” questo fa si che, in mancanza di comando, il pistone sia lontano dal seggio di tenuta: la posizione preferenziale é quindi quella aperta.

DOPPIO EFFETTO - DA Immettendo aria nel foro di comando “A” (il foro “B” deve essere a scarico) il pistone preme sulla guarnizione del seggio di tenuta: la valvola é chiusa.

DOPPIO EFFETTO - DA Immettendo aria nel foro di comando “B” (il foro “A” deve essere a scarico) il pistone si allontana dal seggio di tenuta: la valvola è aperta.

Magnete per finecorsa: da richiedere in fase di ordine.
Versioni Doppio Effetto DA: inclusa molla per dispositivo antistatico.

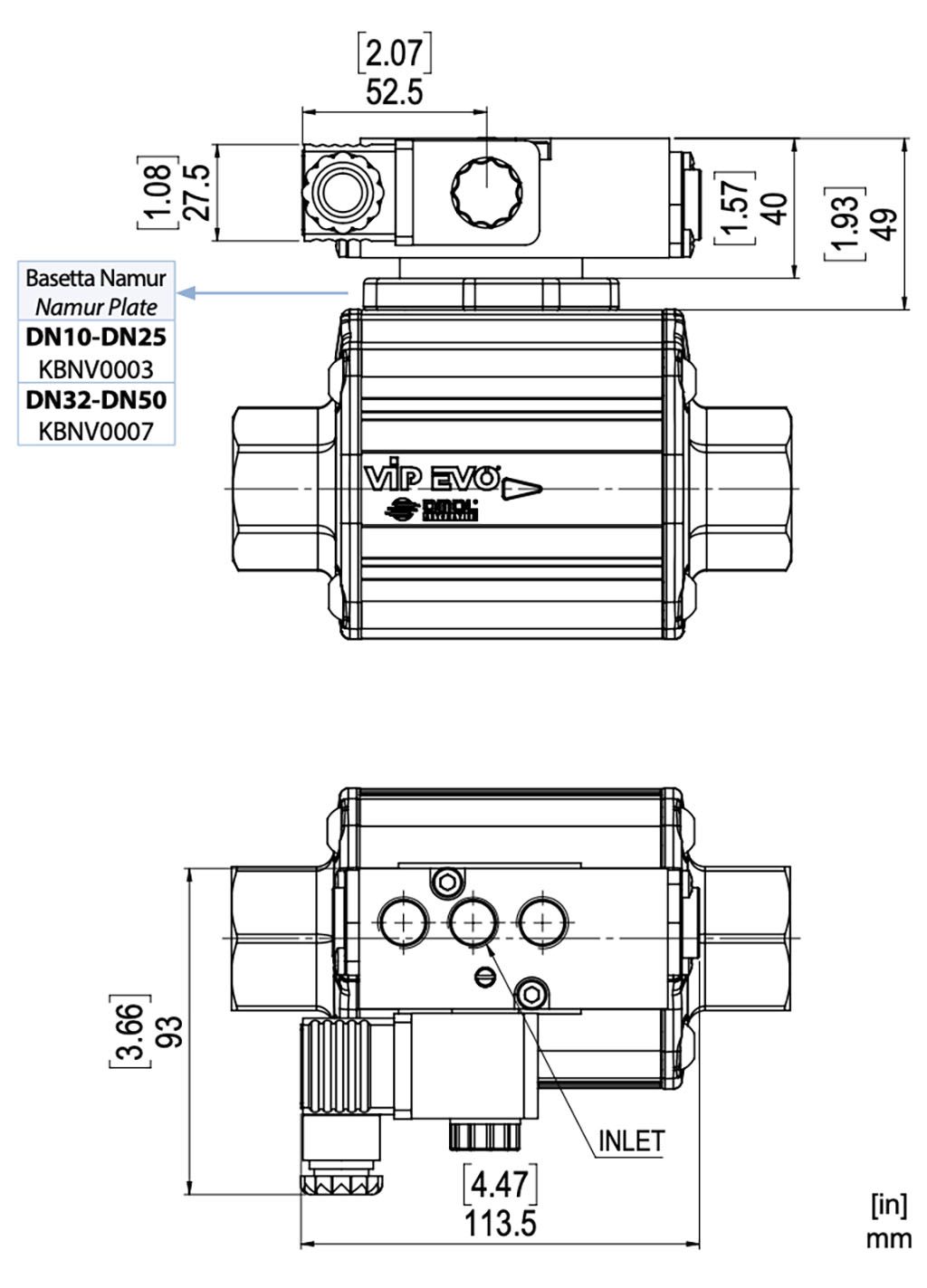

ELETTROVALVOLA NAMUR
Elettrovalvola
ER8188A2
ER8188A4
ER8188A5
ER8188C2
ER8188C4
Voltaggio
24V AC
115V AC
230V AC
24V DC
110V DC

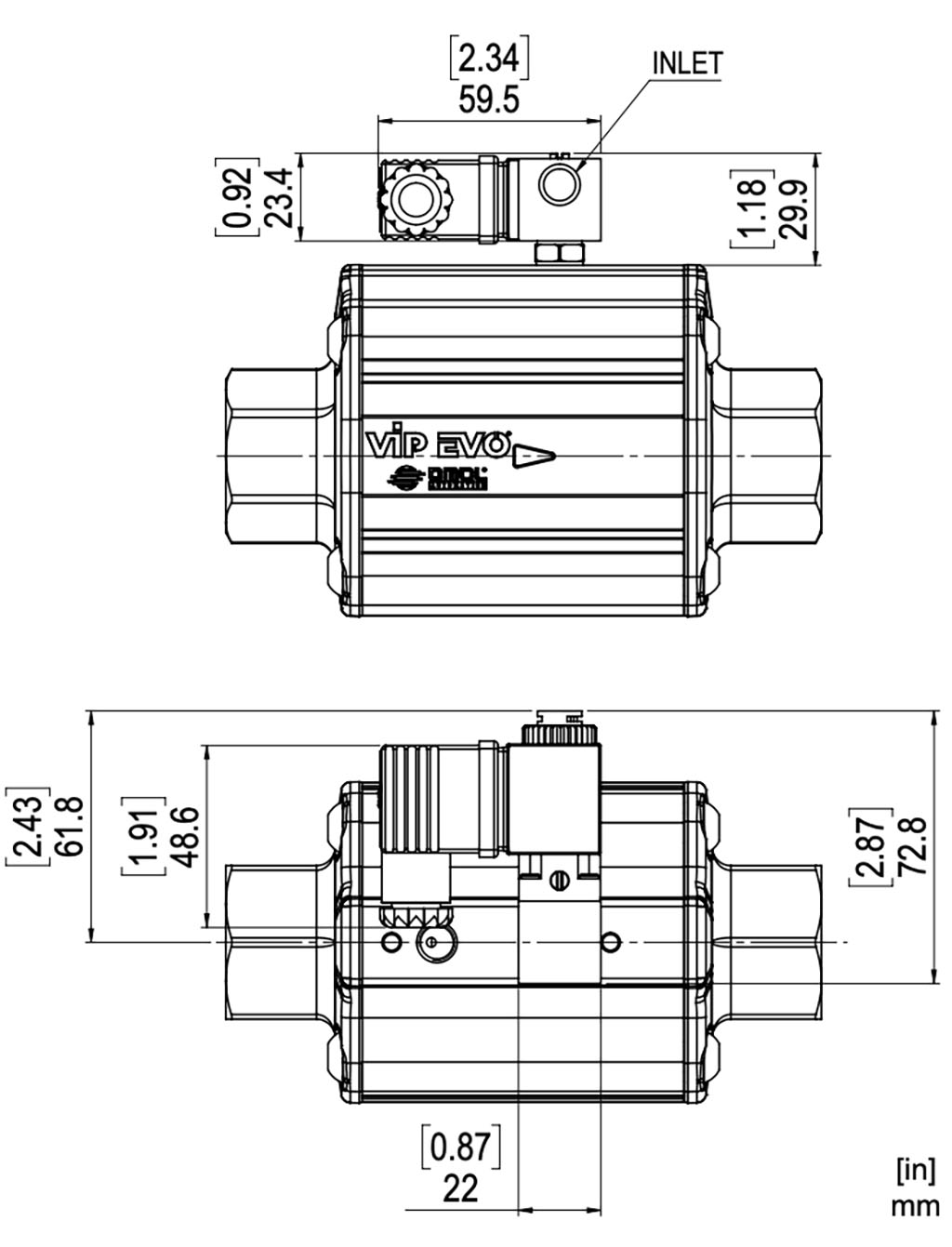

Elettrovalvola 5/2 a norma NAMUR
• L’elettrovalvola é predisposta per la selezione tra la funzione 5/2 e 3/2 vie che si realizza utilizzando l'appropriata piastra di interfacciamento dell’elettrovalvola.
• Potenza assorbita D.C.: 2,5 W.
• Potenza assorbita A.C.: 2 W.
• Tolleranza tensione di alimentazione: ± 10%.
• Classe isolamento bobina: F.
• Grado di protezione con connettore: IP 65.
• Connessione elettrica: PG 9.
• Connessioni pneumatiche: alimentazione 1/4”; scarico 1/4” ISO 228.
• Pressione elettrovalvola max.: 10 bar (145 psi).
• Temperatura fluido di alimentazione: da -10°C a +80°C (da 14°F a 176°F).
• Temperatura ambiente: da -10°C a +50°C (da 14°F a 122°F).

MICROELETTROVALVOLA
Elettrovalvola
EP415024
EP415110
EP415220
EP412012
EP412024
Voltaggio
24V AC
115V AC
230V AC
12V DC
24V DC

Microelettrovalvola universale compatta
• Il collegamento dell’elettrovalvola è eseguito direttamente nella presa d’aria dell’attuatore, eliminando qualsiasi pezzo intermedio e viti di fissaggio.
• Elettrovalvola del tipo 3/2 con un solenoide disponibile con le seguenti tensioni: 24-110-220V AC; 12-24V DC.
• Potenza assorbita allo spunto - A.C.: 9 VA.
• Potenza assorbita a regime - D.C.: 5 W.
• Potenza assorbita a regime - A.C.: 6 VA.
• Tolleranza tensione di alimentazione: ±10%.
• Classe di isolamento filo di rame: H.
• Classe isolamento bobina: F.
• Grado di protezione con connettore: IP 65.
• Connessione elettrica: PG 9 (orientabile 360°).
• Connessione pneumatica: 1/8” ISO 228 (orientabile 360°).
• Pressione elettrovalvola max.: 10 bar (145 psi).
• Temperatura fluido di alimentazione: da -10°C a +50°C (da 14°F a 122°F).
• Temperatura ambiente: da -10°C a +50°C (da 14°F a 122°F).
• Diametro nominale di passaggio 1,3 mm (0,05 in).

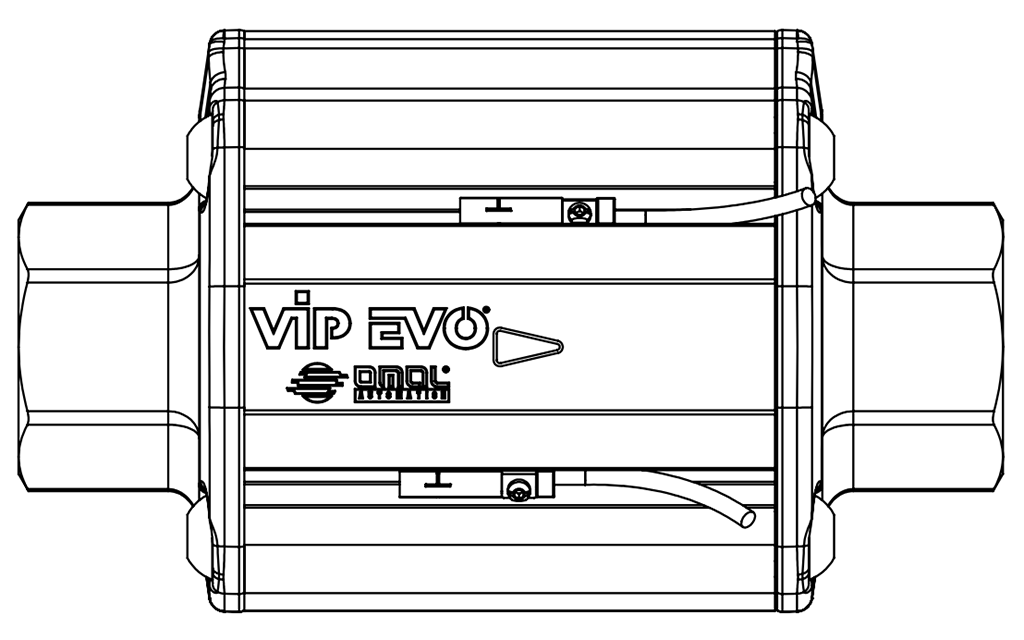

FINECORSA

VIP EVO é predisposto per l’utilizzo di finecorsa induttivi a contatto magnetico, con led di segnalazione, i quali vengono forniti con un kit che ne consente un rapido fissaggio nelle scanalature laterali del corpo. I magneti per la rilevazione della posizione tramite finecorsa si trovano all’interno, di conseguenza si possono installare solamente durante l’assemblaggio di VIP EVO e non in fase successiva. Per questo motivo é necessario specificare in fase d’ordine la richiesta del magnete.

DATI TECNICI FINECORSA
Modello elettrico

REED (PNP/NPN)
REED (PNP)
HALL (PNP)
HALL (PNP)
Tipo di contatto

N.O.
N.O.
N.O.
N.O.
Tensione alimentazione
V
5-120 AC/DC
5-50 AC/DC
10-30 DC
10-30 DC
Permanente capacità di corrente dell'uscita di commutazione AC
mA100350--
Permanente capacità di corrente dell'uscita di commutazione DC
mA100500100100
Grado di protezione

IP 67IP 67IP 69KIP 67
Temperatura ambiente
°C-25/70
-25/+70
-25/+85
-25/+60
°F-13÷158
-13 ÷ +158
-13/185
-13/+140
Numero fili

2333
Lunghezza filo
m220,320,320,3
ft6,566,5616,5616,561
Collegamento

Diretto
DirettoM12DirettoM12DirettoM12
Categoria Atex

---II 3D Ex tc IIIC T125°C Dc C
Certificazioni

CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC
CE/UKCA/EAC
Codici
FM7B7200
FM7B9200
FM7B9112
FM7C3200
FM7C3112
FM7A3200
FM7A3112
Materiale
PA / Inox

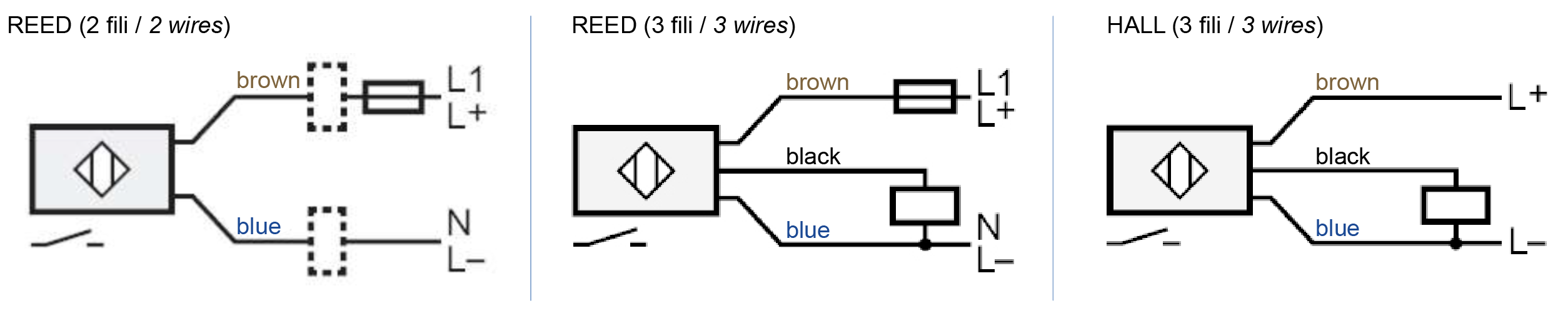

Cablaggio finecorsa

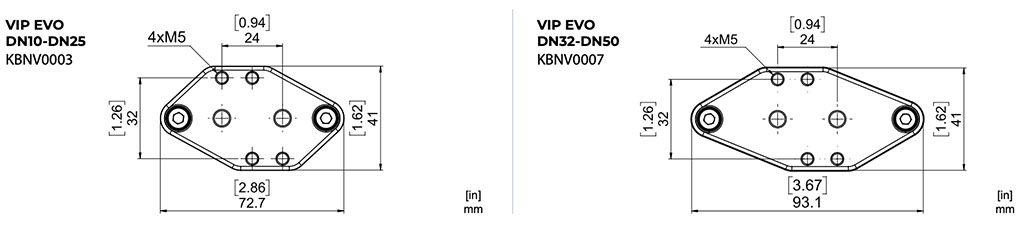

BASETTA INTERFACCIA NAMUR

CONFIGURA AZIONAMENTO
Seleziona i parametri di ricerca
CERCA ARTICOLO
