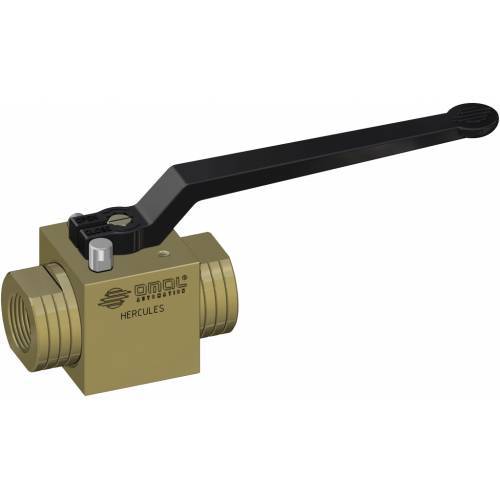

Hercules manuale acciaio al carbonio

  • benefits
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • documenti

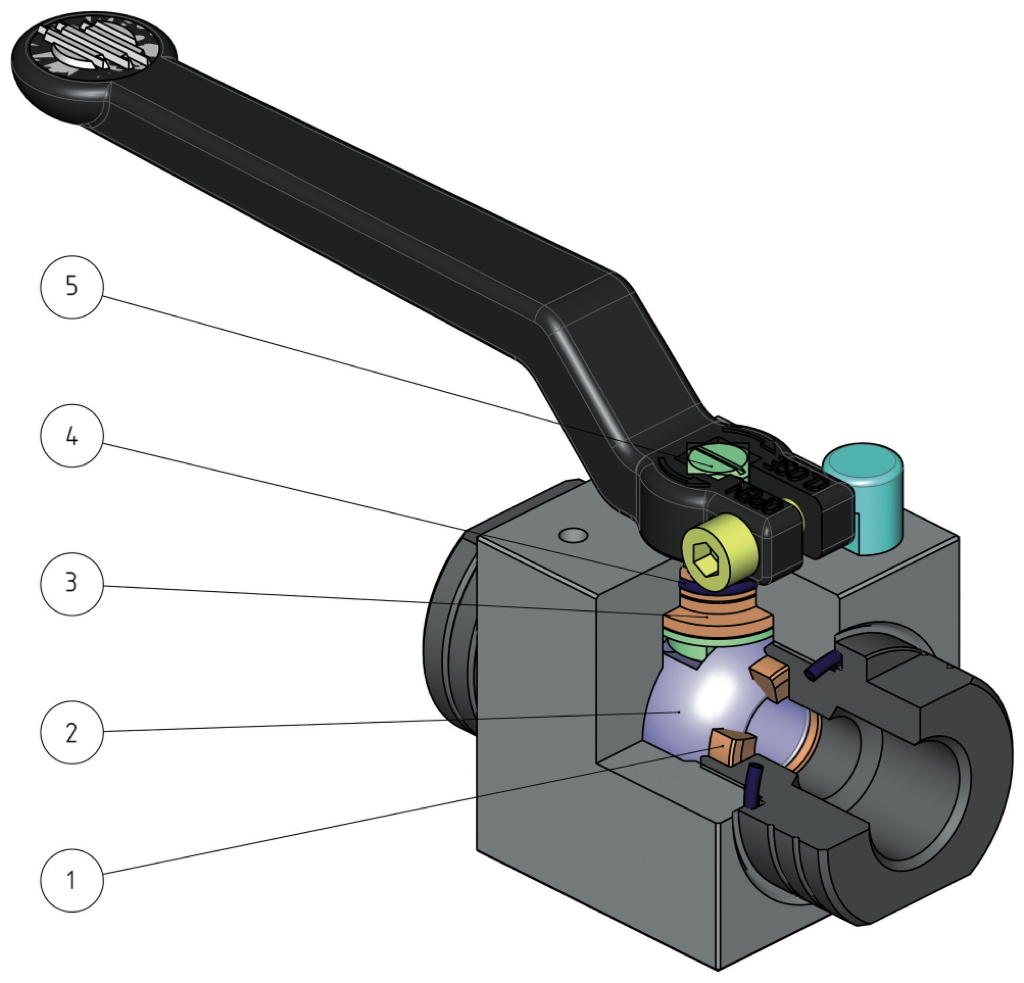

1. Tenuta in "MASTERAMMIDE"*
Minor usura rispetto a tenute non modificate
Elevata resistenza alla sollecitazione

2. Sfera in acciaio inossidabile con rivestimento in Cromo Duro da 40μm
Maggior tenuta nel tempo grazie alla bassa usura della sfera

3. Supporto stelo in "MASTERAMMIDE"*
Si ha un perfetto allineamento dell'albero sul corpo e si evitano oscillazioni con alte pressioni
Nessuna possibilità di grippaggio

4. O-ring in elastomero con durezza di 90 Shore A
Nessun deperimento dovuto ad azionamenti estremamente veloci

4. O-ring a bassa permeabilità “Rapid Gas Decompression”
Buona resistenza alla decompressione esplosiva

5. Stelo in 17-4 PH H900
Maggior resistenza meccanica di circa 5 volte rispetto ad un classico 316 S.S.

5. Rullatura stelo
Minor usura delle guarnizioni grazie alla bassa rugosità (0,4 micron Ra) dello stelo che facilita lo scorrimento

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione (per DN > di 25)

*Blend di tecnopolimeri e di cariche aramidiche

CARATTERISTICHE GENERALI:
• Estremità filettate EN ISO 228 o NPT
• Temperatura di utilizzo: -20°C +100°C con Oring in NBR,  -20°C +130°C con Oring in FKM (a richiesta)
• Pressione di utilizzo: PN500/7000 psi DN6, DN8, DN10, DN15 - PN400/6000 psi DN20 e DN25 - PN320/4500 psi DN32, DN40, DN50
• Fluido intercettato: fluidi liquidi e gassosi, di qualsiasi genere purchè compatibili con i materiali costruttivi.

ESECUZIONI SPECIALI A RICHIESTA:
Per altre applicazioni consultare il nostro ufficio commerciale

CERTIFICAZIONI:
Conforme alla Direttiva Europea 2014/68/UE PED.

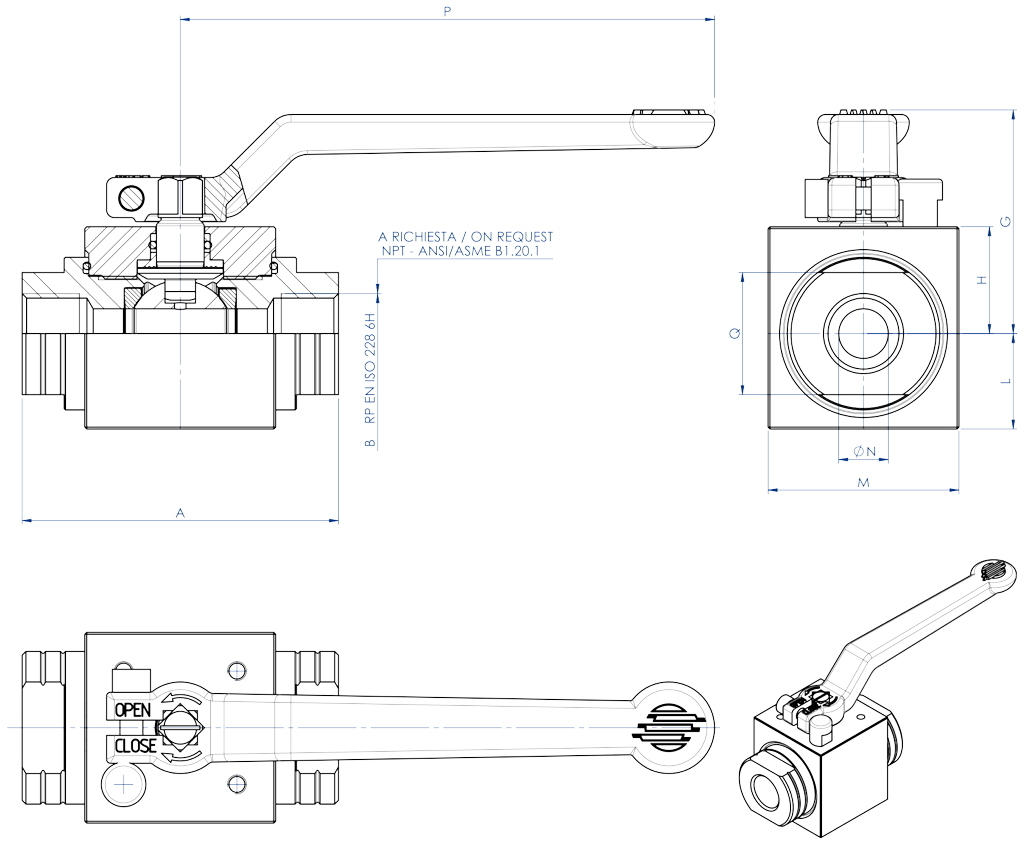

DIMENSIONI
MISURA
A
BG
H
L
M
Ø N
P
Ch.Q
DN [mm]
[inch]
DN 6
1/8"
69
1/8"
43,1
17
13
30
6
103,5
19
DN 8
1/4"
69
1/4"
43,1
17
13
30
6
103,5
19
DN 10
3/8"
72
3/8"
55,8
25,3
19,7
45
9
140
24
DN 15
1/2"
83
1/2"
58,6
28
25
50
13
140
32
DN 20
3/4"
95
3/4"
67,3
31
27,5
55
19
212
37
DN 25
1"
113
1"
71,3
35
32,5
65
25
212
45
DN 32
1"1/4
111
1"1/4
83,6
42
38
80
32
315
55
DN 40
1"1/2
130
1"1/2
87,6
46
44
90
38
315
65
DN 50
2"
140
2"
102,7
61
59
120
51
315
80

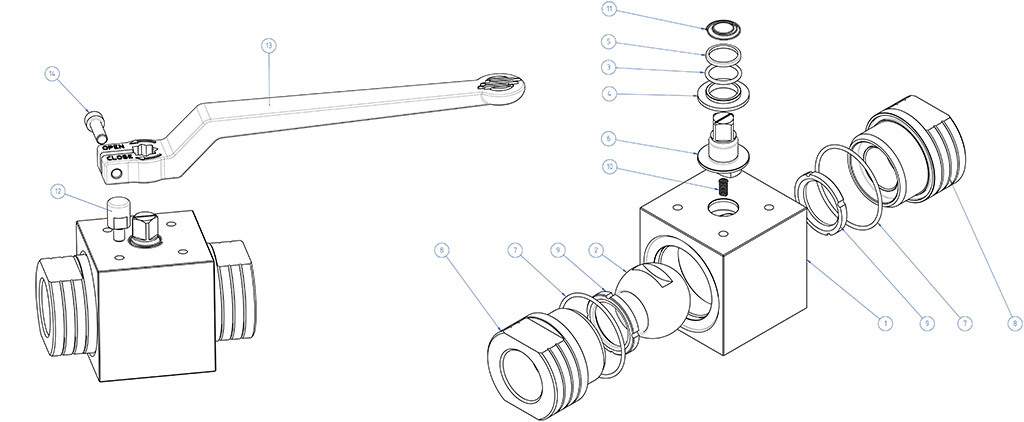

MATERIALI
1
Corpo
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) Zincato
2
Sfera
A217 CA15 / A479 tp. 410 / A182 F6A + Hard chromium plated
3
O-ring
NBR (FKM on request)
4
Bussola inferiore
MASTERAMMIDE  blend di tecnopolimeri e di cariche aramidiche
5
Bussola superiore
MASTERAMMIDE  blend di tecnopolimeri e di cariche aramidiche
6
Stelo
A564 Tp 630 (17-4 PH)
7
O-ring
NBR (FKM a richiesta)
8
Manicotto
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2)
9
Seggio
MASTERAMMIDE  blend di tecnopolimeri e di cariche aramidiche
10*
Fermo
X5CrNiMo1713 - 316 S.S.
11*
Leva
EN AB 46100 - AL SI 11 CU (FE) Verniciata
12*
Vite
A2 - 70
* Componenti del kit leva

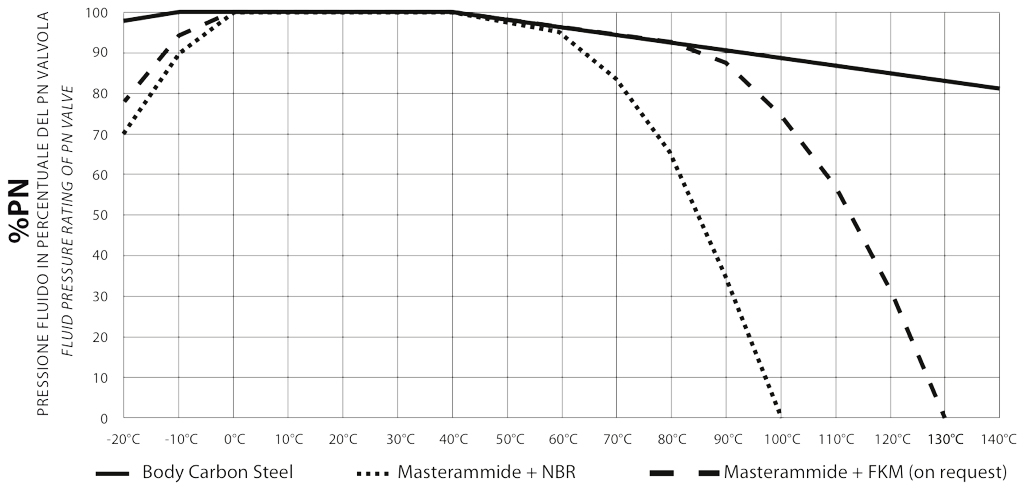

DIAGRAMMA PRESSIONE/TEMPERATURA

DN6, DN8, DN10, DN15PN500/7000 psi
DN20 e DN25PN400/6000 psi
DN32, DN40, DN50PN320/4500 psi

PORTATA KV m3/h
PNDN 6
1/8"
DN8
1/4"
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
KV m3/h5,2112060100130170280
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar
